هودهای بخار
به روز رسانی شده در ۱۴۰۳/۴/۱۹ زمان مطالعه 10 دقیقه
اطلاعات هودهای بخار
نمایش تمام سازندگان هودهای بخار

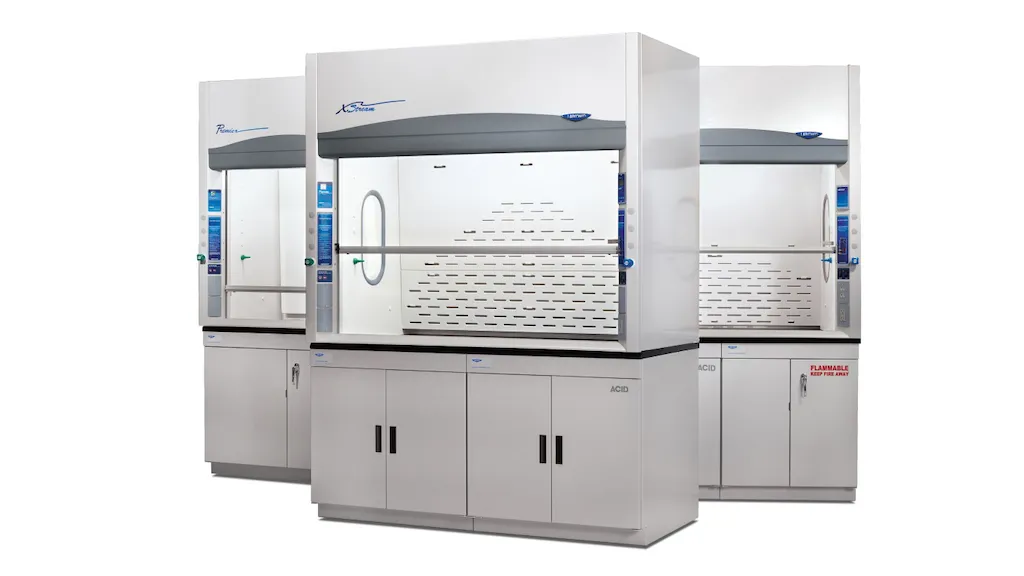

هودهای آزمایشگاهی فضاهای کاری نیمه بسته ای هستند که به سمت بیرون خسته می شوند. هدف اصلی آنها دور نگه داشتن بخارات سمی یا تحریک کننده از محیط کار آزمایشگاهی است. هدف ثانویه این است که به عنوان سپر بین کارگر و تجهیزات مورد استفاده در زمانی که احتمال واکنش انفجاری وجود دارد یا برای محافظت از نمونه استفاده شود.
هودهای آزمایشگاهی از خود هود و یک ارسی تشکیل شده است که پانل جلویی هود است که می تواند برای حداکثر دسترسی و به حداقل رساندن جریان هوا باز و بسته شود.
بهره وری هود
کارایی یک هود با سرعت صفحه هود و جریان هوای مورد نیاز آن اندازه گیری می شود.
سرعت صفحه هود اندازه گیری سرعت جریان هوا در سراسر صفحه فرضی است که بین پایین ارسی تا سطح کار قرار دارد. به طور کلی با فوت در دقیقه (fpm) اندازه گیری می شود، هر چه سرعت صفحه هود بیشتر باشد، سموم و سایر بخارات سریعتر از سیستم خارج می شوند.
جریان هوای مورد نیاز به سرعت صفحه هود مربوط می شود زیرا اندازه گیری مقدار جریان هوای مورد نیاز برای دستیابی به سرعت جریان آرام 100 فوت در دقیقه است.
فوم هودهای عمومی معمولاً با سرعت صفحه هود 100 فریم در دقیقه کار می کنند. هودهای قوی تری برای کار با مواد شیمیایی و فناوری های خاص در دسترس هستند. دو نوع متداول جستجو شامل هودهای رادیو ایزوتوپ و اسید پرکلریک است.
سیستم های هود رادیوایزوتوپ به طور ایده آل از فولاد ضد زنگ جوش داده شده ساخته شده اند تا از جذب مواد رادیواکتیو اطمینان حاصل کنند. به منظور مطابقت با الزامات مجوز، هودهای رادیوایزوتوپ به سرعت صفحه 125 فریم در دقیقه نیاز دارند.
هودهای اسید پرکلریک دارای قابلیت شستشو هستند تا از تجمع نمک های پرکلرات مواد منفجره در سیستم های اگزوز جلوگیری کنند.
انواع ساخت و ساز
پنج نوع اصلی ساخت هود وجود دارد (اگرچه طرح های سفارشی موجود است). این شامل:
هودهای معمولی نشان دهنده اصلی ترین و ساده ترین سبک طراحی هود هستند. با یک هود معمولی، بدون توجه به ارتفاع ارسی، حجم هوای خروجی ثابت است. (تصویر پایین سمت چپ)
هودهای بای پس یک ویژگی مهندسی اضافه دارند و یک پله بالاتر از هودهای معمولی محسوب می شوند. یک بای پس هوا که در بالای ارسی تعبیه شده است، هنگامی که ارسی بسته می شود، منبع اضافی هوای اتاق را فراهم می کند. (تصویر بالا سمت راست)
هودهای هوای کمکی دارای مجرای اختصاصی برای تامین هوای بیرون به سطح هود بای پس هستند. مزیت اصلی هود هوای کمکی صرفه جویی در انرژی است که با کاهش مقدار هوای گرم شده یا تهویه مطبوع اتاق خارج شده توسط هود حاصل می شود. (تصویر پایین سمت چپ)
هودهای با حجم هوای متغیر (VAV) پیچیده ترین انواع هود هستند که از نظر فنی به طراحی، نصب و نگهداری نیاز دارند. ویژگی اصلی هودهای VAV توانایی آنها در حفظ سرعت ثابت صورت با تغییر ارتفاع ارسی است. (تصویر بالا سمت راست)
فوم هودهای بدون مجرا دارای طراحی هود معمولی هستند اما برای بازگرداندن هوا به آزمایشگاه پس از انجام فیلتراسیون به صورت مستقل هستند. این هودها از فیلترهای ذرات هوای با راندمان بالا (HEPA) یا فناوری فیلتر کربن فعال (ACF) برای حذف آلاینده ها از هوای هود استفاده می کنند.
استانداردها
ASHRAE STD 110 -- روش تست عملکرد هودهای بخار آزمایشگاهی
ANSI Z9.5 -- تهویه آزمایشگاهی
CSA Z316.5 -- هودهای بخار و سیستم های اگزوز مربوطه
منبع
