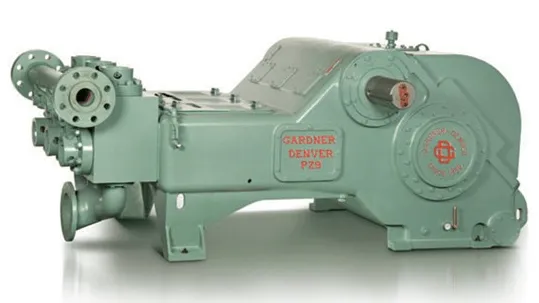

پمپ های گل

اطلاعات کلی پمپ

پمپ‌های گل، پمپ‌های رفت و برگشتی بزرگی هستند که برای گردش «گل» روی دکل حفاری استفاده می‌شوند. پمپ رفت و برگشتی به این معنی است که آنها شبیه یک موتور خودرو معمولی هستند، اما آنها از پیستون های خود به صورت معکوس برای پمپ کردن استفاده می کنند، به جای اینکه قدرت احتراق را به میل لنگ برسانند. آنها می توانند فشارهایی را تا 7500 psi به طور مداوم تحویل دهند. پمپ‌های گل تضمین می‌کنند که گل حفاری با فشار و حجم مناسب به پایین سوراخ گردش می‌کند تا زباله‌های حفاری را از سوراخ چاه خارج کند.

پمپ های گل بر اساس تعداد پیستونشان طبقه بندی می شوند. دو پیستون آن را دوبلکس، سه پیستون آن را یک تریپلکس و شش پیستون آن را به یک پمپ شش گوش تبدیل می کند. رایج ترین چیدمان سه پیستون خطی یا پمپ تریپلکس است. انتهای سیال پمپ، معادل سرسیلندر آن، و کیس ها را می توان به راحتی جدا کرد و به راحتی به آن دسترسی داشت تا سوپاپ ها، یاتاقان ها و پیستون های داخل به راحتی سرویس شوند. فشارهای بالا و گل حفاری شن چسبناک به سرعت قسمت های داخلی آن را فرسوده می کند.

پمپ‌های گل را می‌توان از نظر اینکه پمپ‌های تک یا دو کاره هستند طبقه‌بندی کرد. این بدان معنی است که هر پیستون یا یک یا دو انتهای کار دارد. تک عملکرد به این معنی است که آنها فقط در یک جهت پمپ می کنند در حالی که عملکرد دوگانه به این معنی است که پیستون گل را در هر دو جهت پمپ می کند.

اکثر پمپ های گل دارای چرخ دنده میل لنگ متقاطع هستند. این بدان معناست که میله اتصال پیستون به صورت عمود بر پشت سر پیستون ثابت شده است و یک میله میانی وجود دارد که ژورنال میل لنگ را به انتهای میله پیستون متصل می کند. میله پیستون با یک آستین در جای خود ثابت شده است، بنابراین هیچ نیروی جانبی روی پیستون وارد نمی شود، یا اینکه پیستون ها برخلاف موتورهای ساده خودرو در سوراخ سیلندر خود به جلو و عقب تکان نخورند. آنها معمولاً با اسپری خنک می شوند، جایی که آب خنک کننده مستقیماً روی پیستون ها، آسترها و سایر قسمت های متحرک پمپ اسپری می شود.

عملکرد

پمپ های گل در دکل های حفاری چاه گنجانده می شوند، بنابراین آنها معمولاً دستگاه های مستقل نیستند. پمپ های گل دارای یک موتور محرک هستند و برای تامین گل در صورت نیاز به مخازن مخلوط متصل می شوند. انتهای سیال ورودی و خروجی پمپ مستقیماً به رشته حفاری و حلقۀ گمانه هدایت می شود. پمپ ها معمولاً دارای دمپنرهای ضربانی در هر دو انتهای ورودی و خروجی سیال هستند تا تغییرات فشار در جریان گل را صاف کنند.

پمپ های گل معمولاً توسط موتورهای الکتریکی یا دیزلی هدایت می شوند. موتورهای دیزلی برای مکان های دوردست مناسب هستند. موتورها دنده می شوند زیرا اکثر پمپ ها در حدود 100 تا 200 دور در دقیقه کار می کنند زیرا موتورها معمولاً سریعتر می چرخند. بیشتر پمپ‌های الکتریکی از موتورهای AC استفاده می‌کنند و ریگ‌های موتور DC نیز در دسترس هستند. بزرگترین پمپ های گل بیش از 2500 اسب بخار قدرت دارند

سیال حفاری یا گل از انتهای سیال پمپ به گردش در می آید. از طریق سوراخ مرکزی میل مته و بیت آن، رشته مته به پایین پمپ می شود. گل از طریق حلقه گمانه یا فضای بین شفت و قطر داخلی گمانه به سطح باز می گردد. یک چاه عمیق، مانند یک دکل حفاری نفت در دریا، به فشار 7500 psi نیاز دارد تا گل را به سمت پایین و عقب براند. این چاه ها می توانند 10 مایل زیر سطح آب و بستر اقیانوس باشند. گل حفاری معمولاً یک دوغاب چسبناک مبتنی بر آب از کلوئیدهای رس مانند معلق است، اما بسته به جایی که از آن استفاده می شود یا چاه برای چه چیزی حفر می شود، می تواند متفاوت باشد. همچنین می تواند یک مخلوط سیال مبتنی بر روغن یا سیال مصنوعی باشد. مخلوط گل معمولاً در یک مخزن مخلوط بزرگ ذخیره می شود.

مشخصات فنی

مانند اکثر پمپ ها، مشخصات بیشتر بر اساس فشار مورد نیاز در دبی مشخص است. برای پمپ های گل فشار بسیار بالا است، از 5000 تا 7500 psi، و نرخ جریان گل از 100 تا 1300 گالن در دقیقه متغیر است.
