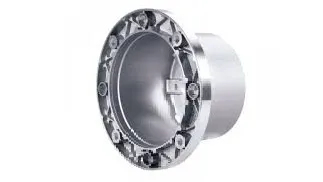

فلنچ اتصال پمپ به موتور

اطلاعات کلی پمپ

محفظه های  موتوربه پمپ، دستگاه های نصب کننده ای هستند که برای اتصال پیکربندی های متفاوت موتور به پمپ استفاده می شوند. آنها از فلزاتی مانند آلومینیوم ساخته شده و برای دستیابی به تراز مناسب ماشینکاری می شوند. مدل های سنگین از فولاد جوش داده شده ساخته شده اند. ناقوس ها شکاف دار هستند و باید فاصله کافی برای قطر خارجی کوپلینگ (OD) ایجاد کنند. انتخاب محصول به اطلاعاتی در مورد نوع قاب موتور الکتریکی، طول رو در رو و نحوه نصب پمپ نیاز دارد. فریم های موتور الکتریکی شامل هر دو سبک عمودی و افقی است که مطابق با استانداردهای NEMA است. طول رو به رو مجموع طول شفت موتور، طول محور پمپ و ضخامت درج کوپلینگ است. سبک های نصب پمپ، نوع پیچ و همچنین ابعاد فلنج پیچ را پوشش می دهد. معمولاً از فلنج های 2 پیچ SAE و فلنج های 4 پیچ SAE استفاده می شود.

ناقوس ها شامل آداپتورهای موتور گازی و محصولاتی با فلنج های میرایی هستند. مانند آداپتورهای پمپ به موتور که برای اتصال الکتروموتورها و پمپ ها استفاده می شود، محفظه های زنگ موتور گازی نیز از فلزات قوی و سبک وزن مانند آلومینیوم ساخته شده اند. برای ارائه عملکرد ایمن و بی صدا، آداپتورهای موتور گازی باید شفت ها را محصور کنند. اغلب، آنها از کوپلینگ های انعطاف پذیر استفاده می کنند و نیازی به محافظ اتصال، رایزر یا شیلنگ ندارند. آداپتورهای موتور پمپ برای موتورهای گازسوز به گونه ای طراحی شده اند که به صورت موتور پیچ می شوند و انواع واحدهای قدرت را در خود جای می دهند. دهانه ها به اپراتورها امکان دسترسی به کوپلینگ انعطاف پذیر را می دهند که ممکن است با پوشش نارنجی برای دید محافظت شود. بارگذاری وزن بالا و مناسب بودن برای استفاده با پمپ های متعدد پارامترهای دیگری هستند که باید در نظر گرفته شوند.

ناقوس هایی با فلنج های مرطوب کننده موجود است. این دستگاه‌ها ممکن است دارای طراحی ولکانیزه باشند که به جای پیچ و مهره در جای خود قفل شده است. آداپتورهای موتور پمپ با فلنج های مرطوب کننده علاوه بر خاصیت میرایی صدا، در برابر نفوذ ازن و روغن مقاومت می کنند که هر دو می توانند عمر سیستم را کاهش داده و عملکرد را مختل کنند. آداپتورهای دارای لبه آب بندی یکپارچه نیازی به آب بندی اضافی ندارند و می توانند به صورت افقی یا عمودی نصب شوند. برای حداکثر کاهش نویز، تامین کنندگان ممکن است فلنج میرایی با میله میرایی را توصیه کنند. فلنج های مرطوب کننده با اتصالات سفت و سخت نیز موجود است، اما کاهش نویز زیادی را ایجاد نمی کند
