تجهیزات فرایندی لیزری
به روز رسانی شده در ۱۴۰۳/۵/۹ زمان مطالعه 10 دقیقه
اطلاعات تجهیزات فرایندی لیزری
نمایش تمام تولیدکنندگان تجهیزات فرایندی لیزری

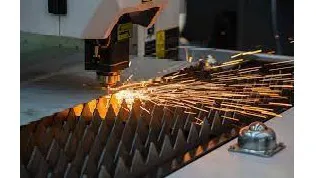

تجهیزات پردازش لیزری از لیزرهای پرقدرت برای برش، برش، سوراخ کردن، جوش، اتصال یا علامت گذاری انواع مواد به شکل صفحه یا ورق استفاده می کنند. آنها برای پردازش فلزات، پلاستیک، ویفرهای نیمه هادی، مواد الکترونیکی، بافت انسانی و دستگاه های پزشکی استفاده می شوند. بر خلاف سیستم های برش پلاسما که برای برش مواد نارسانا مناسب نیستند، تجهیزات پردازش لیزری در پردازش پلاستیک، چوب، منسوجات و سایر مواد دی الکتریک یا عایق بسیار موثر است. برخی از تجهیزات پردازش لیزر تطبیق پذیری فراتر از دستگاه های دو بعدی (2-D) مانند XY یا میزهای برش دروازه ای را فراهم می کنند. به عنوان مثال، تجهیزات پردازش لیزری سه بعدی جوش، برش، مته، ماشین آلات، سطوح سطوح و/یا قطعات پیچیده سه بعدی را علامت گذاری می کنند. تجهیزات پردازش لیزری که ماشینکاری پنج محوره را فراهم می کند نیز موجود است.
عملیات تجهیزات مرتبط برای تجهیزات پردازش لیزر عبارتند از:
حفاری و سوراخ کاری لیزری
تشکیل و روکش لیزری
عملیات حرارتی لیزری
علامت گذاری و خط نویسی لیزری
لحیم کاری و لحیم کاری لیزری
جوش لیزری
ریز ماشینکاری و پیرایش
پردازش لوله
برش وب
تغذیه مداوم
انواع تجهیزات پردازش لیزری
تجهیزات پردازش لیزری شامل یک منبع لیزر یا لیزر، منبع تغذیه، اپتیک لیزر یا اجزای ارسال پرتو و اجزا یا زیرسیستم‌های مرتبط مانند:
سنسورها یا مانیتورهای قطعه کار
دیودهای اشاره گر یا انژکتورهای پرتو
محفظه های تجهیزات
میزهای XY، دروازه ای یا چرخشی
پالت های شاتل
کنترل کننده یا دستکاری کننده قطعات دیگر
در یک زیرسیستم تحویل پرتو لیزر، جزء نهایی یک سر لیزر بازتابنده یا متمرکز، یک اسکنر گالوانومتر لیزری، یا یک راهنما یا کابل پرتو فیبر نوری است. در سیستم های اپتیک پرنده، ماژول های هدایت پرتو رایج هستند. اغلب، این ماژول‌ها شامل ربات‌های دروازه‌ای، بازوهای رباتیک یا دیگر دستکاری‌کننده‌هایی هستند که پرتو لیزر را به صورت مکانیکی به قطعه یا قطعه هدایت یا هدایت می‌کنند. به طور معمول، یک سر لیزر یا کابل فیبر نوری بر روی ماژول هدایت پرتو نصب می شود. اپتیک های لیزری یا اجزای نوری اضافی برای تجهیزات پردازش لیزر عبارتند از: خم کننده های پرتو یا بلوک های آینه، کولیماتورهای پرتو، گسترش دهنده های پرتو، لوله ها یا لوله های پرتو، جداکننده های انعکاسی، دریچه ها یا تخلیه های پرتو، تقسیم کننده های پرتو، سوئیچ کننده های پرتو یا آینه های گالو، پلاریزرهای دایره ای یا فاز. کند کننده ها و لنزها را اسکن کنید. فوکوس لنز، فوکوس بازتابی، رزوناتور و سایر اپتیک های لیزری تخصصی نیز در دسترس هستند.
مشخصات فنی
انتخاب تجهیزات پردازش لیزری نیازمند تجزیه و تحلیل سرعت، ظرفیت و مشخصات لیزر است. پارامترهای سرعت و ظرفیت شامل سرعت برش یا تراورس، ظرفیت ضخامت، ظرفیت سفر یا طول محور X، ظرفیت حرکت یا عرض محور Y، و حرکت محور Z یا حرکت عمودی است. مشخصات لیزر شامل حداکثر توان خروجی لیزر و نوع لیزر می باشد. اکثر دستگاه های برش لیزری و جوشکاری از لیزرهای دی اکسید کربن (CO2) استفاده می کنند. لیزرهای گارنت آلومینیوم ایتریوم دوپ شده با نئودیمیم (Nd:YAG). یا لیزرهای دایود لیزرهای پالسی یا کیو سوئیچ نیز موجود است. سوئیچ‌های Q اثر یک شاتر را ایجاد می‌کنند که به سرعت در داخل و خارج پرتو حرکت می‌کند تا Q معمولی تشدید کننده را خراب کند و آن را پایین نگه می‌دارد تا از عمل لیزر جلوگیری کند تا زمانی که سطح بالایی از انرژی ذخیره شود. هنگامی که Q عادی بازیابی می شود، پالس زیادی از توان توسط دستگاه های برش لیزر و دستگاه های جوش لیزری تولید می شود.
امکانات
از نظر ویژگی ها، بسیاری از تجهیزات پردازش لیزری شامل کنترلرهای CNC هستند که به طور خودکار یا بدون دخالت اپراتور یا بدون دخالت اپراتور کار می کنند. این ماشین ها موقعیت سفر، سرعت، توان لیزر، جریان هوا یا گاز، فاکتورهای ارسال پرتو و سایر پارامترها را به صورت از پیش برنامه ریزی شده تغییر یا تنظیم می کنند. تجهیزات پردازش لیزری که می توانند از طریق رابط رایانه شخصی (PC) کنترل یا برنامه ریزی شوند نیز موجود هستند. ایستگاه های کاری دستی به یک اپراتور نیاز دارند. تجهیزات لیزر نیمه اتوماتیک باید توسط پرسنل آموزش دیده بارگیری و راه اندازی شوند.
