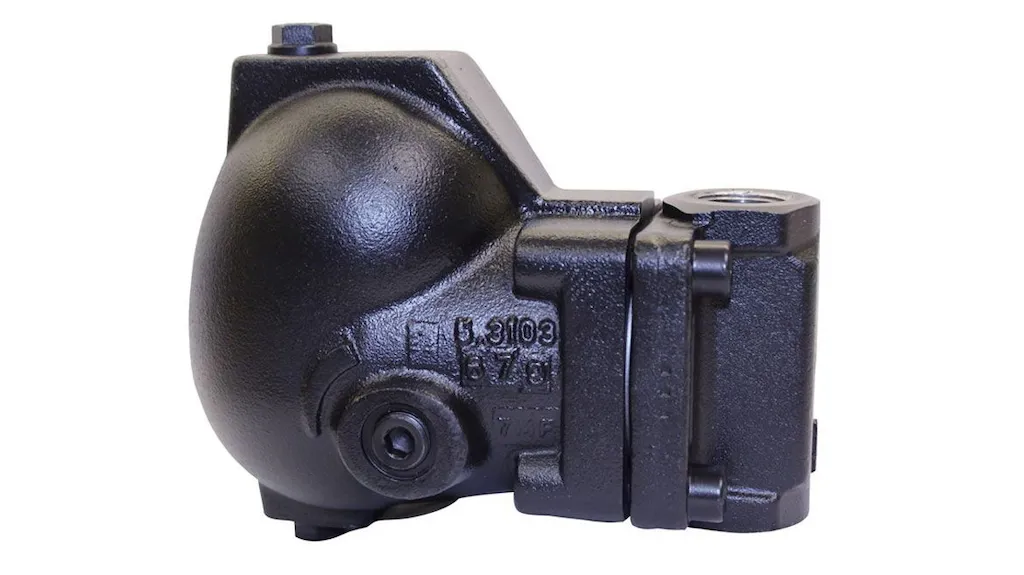

تله های بخار

اطلاعات تله های بخار

نمایش تمام سازندگان تله بخار

تله های بخار دریچه های اتوماتیکی هستند که میعانات را از فضای بخار آزاد می کنند و در عین حال از هدر رفتن بخار زنده جلوگیری می کنند. آنها همچنین هوا و مواد غیر قابل تراکم را از فضای بخار خارج می کنند.

انواع تله بخار

تله های بخار را می توان تقریباً به سه گروه از سبک های مختلف تقسیم کرد:

• ترموستاتیک

• مکانیکی

• حرکتی

تله های بخار ترموستاتیک با انبساط و انقباض یک عنصر حساس به دما باز و بسته می شوند. این تله ها بر اساس اختلاف دمای بین بخار، میعانات خنک کننده و هوا کار می کنند. این طبقه بندی شامل تله های متعادل، تله های دو فلزی و تله های پینچ است. تله های بخار با فشار متعادل از طریق انبساط و انقباض یک عنصر حساس به دما باز و بسته می شوند که به دماهای پایین تر ایجاد شده توسط میعانات و گازهای غیرقابل تراکم در تله پاسخ می دهد. واحد عملیاتی درون تله، یک دیسک متعادل با فشار، یا دم، با مایعی پر شده است که دمای اشباع کمی کمتر از دمای آب دارد. تله های دو فلزی دارای یک عنصر فلزی با ضریب انبساط مناسب برای کاربرد هستند. تله های نیشگون از عمل خود تنظیمی استفاده می کنند. با انبساط موم اطراف مدولاتور با عبور میعانات داغ، مدولاتور گیره شروع به بسته شدن خودکار جریان می کند. با جمع شدن و سرد شدن میعانات، موم اطراف مدولاتور منقبض می شود و به دهانه اجازه می دهد تا باز شود و جریان ایجاد کند.

تله های بخار مکانیکی بر اساس اختلاف چگالی بین بخار و میعانات شناور عمل می کنند. این تله‌ها شامل تله‌های شناور و ترموستاتیک (F&T)، تله‌های سطلی و تله‌های دهانه متغیر است. تله های F&T برای تخلیه تجهیزات بخار و به عنوان تله چکه استفاده می شود. همانطور که از نام آن پیداست، این تله ترکیبی از دو وسیله مجزا است: تله شناور و دریچه ترموستاتیک. این شامل یک محفظه با یک شیر تخلیه در پایین است. دریچه توسط یک شناور و اهرم فعال می شود. شناور معمولاً کروی شکل است تا در برابر فشار بخار مقاومت کند. دریچه ترموستاتیک تا زمانی که تله گرم شود باز می ماند و سپس به مقدار زیادی هوا اجازه عبور می دهد. گونه ای از این تله را تله روزنه ای متغیر می نامند. تله های سطلی در اطراف سطل های شناور ساخته می شوند که سمت باز آنها به سمت پایین است. بخار وارد شده به این تله ها به داخل سطل وارد می شود و باعث می شود تا به بالای حوضچه میعانات اطراف شناور شود و دریچه تخلیه را ببندد. هنگامی که فقط میعانات وارد تله می شود، بخار موجود در سطل متراکم می شود و سطل فرو می رود و دریچه تخلیه باز می شود. تله های دهانه متغیر ترکیبی از دو وسیله مجزا هستند: تله شناور و دریچه ترموستاتیک. آنها از یک محفظه با دهانه تخلیه در پایین تشکیل شده اند. شناور به مقدار میعانات واکنش نشان می دهد و بالا و پایین می رود. وقتی بالا می آید، ورودی دهانه را باز می کند و اجازه تخلیه میعانات را می دهد.

تله‌های بخار سینماتیکی بر اساس ویژگی‌های جریان مختلف بخار و میعانات عمل می‌کنند. این طبقه بندی شامل تله های دیسکی، تله های پیستونی یا ضربه ای و تله های روزنه ای است. تله بخار دیسکی به عنوان تله قطره ای و برای بارهای بخار کم مانند خطوط ردیابی بخار استفاده می شود. تله دیسکی شامل یک دیسک صاف است که روی یک صندلی دایره ای کوچکتر قرار دارد. دیسک در یک محفظه بالای صندلی قرار دارد که در آن آزادانه حرکت می کند. میعانات یا بخار از طریق مرکز صندلی وارد تله می شود، روی صندلی جریان می یابد و از طریق پورت هایی که در زیر محیط دیسک قرار دارند تخلیه می شود. هنگامی که میعانات وجود دارد، دیسک را بلند کرده و خارج می شود. هنگامی که بخار وارد تله می شود، تله به سرعت بسته می شود. تله های پیستونی یا ضربه ای، پورت سوپاپ را بر اساس فشار باز و بسته می کنند. تله های روزنه ای به سادگی سوراخ هایی بین لوله اصلی بخار و سیستم میعانات هستند. اندازه تله های روزنه ای به گونه ای است که میعانات وارد شده از بار را آزاد می کنند. هیچ قطعه مکانیکی برای خرابی وجود ندارد. این تله های بخار را فقط می توان در کاربردهایی با بار ثابت استفاده کرد. اگر بار کاهش یابد، آب بندی مایع از بین می رود و بخار از دهانه عبور می کند. اگر بار افزایش یابد، دهانه کوچکتر می شود و میعانات به تجهیزات برگشت می یابد.
