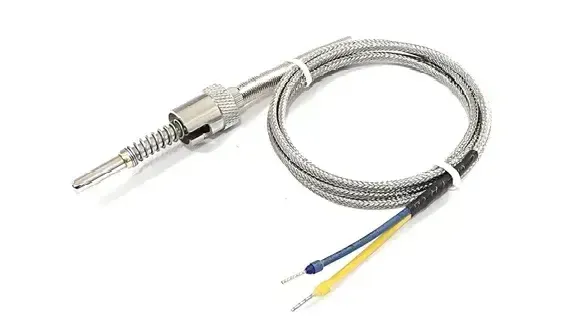

اطلاعات پروب های دمای ترموکوپل

پروب های دمای ترموکوپل پروب های دو فلزی هستند که در کاربردهای مختلف سنجش دما مورد استفاده قرار می گیرند. آنها از دو سیم تشکیل شده اند که هر کدام از یک عنصر فلزی یا آلیاژ متفاوت ساخته شده است. سیم ها در یک سر به هم متصل می شوند تا یک اتصال اندازه گیری را تشکیل دهند که در معرض سیال یا محیط تحت اندازه گیری قرار دارد. انتهای دیگر سیم در یک اتصال مرجع خاتمه می یابد.

هنگامی که دو اتصال کاوشگر دمای ترموکوپل در دماهای متفاوتی باشند، جریان از مدار عبور می کند. سپس ولتاژ حاصل از این جریان برای تعیین دما اندازه گیری می شود.

انواع پروب های دمایی ترموکوپل

ترموکوپل های زمین دار دارای نوک با سیم هایی هستند که به صورت فیزیکی به داخل دیواره پروب متصل می شوند. این منجر به انتقال حرارت خوب از بیرون، از طریق دیواره پروب به محل اتصال ترموکوپل می شود.

ترموکوپل های زمین نشده دارای یک اتصال هستند که از دیواره پروب جدا می شود. در نتیجه، زمان پاسخ کندتر از ترموکوپل های زمینی است. با این حال، مزیت ترموکوپل های غیر زمینی این است که عایق الکتریکی 1.5 M1/2 در 500 VDC در تمام قطرها را ارائه می دهند.

ترموکوپل های اکسپوز دارای یک اتصال آشکار هستند که از نوک غلاف بیرون زده و به محیط اطراف امتداد می یابد. این پروب های دمایی ترموکوپل بهترین زمان پاسخ را ارائه می دهند، اما فقط به کاربردهای غیر خورنده و بدون فشار محدود می شوند.

مشخصات فنی

نوع فلز پایه ، نجیب و نسوز یک ویژگی مهمی است که باید هنگام انتخاب پروب های دمایی ترموکوپل در نظر گرفت.
انتخاب های حروف برای نوع ترموکوپل عبارتند از E، J، K، N، T، B، S، R، W و C.
پیکربندی عنصر برای پروب های دمای ترموکوپل ممکن است تک، دوتایی یا بیشتر از دو باشد.

گزینه های زیادی برای پیکربندی پروب وجود دارد . مثالها عبارتند از:

سر راست
نفوذ
قابل انعطاف
رها کردن
منحنی
غلتکی یا متحرک
هوا
زاویه دار
سطح
گیره
سنسور بند
تخت یا روبان

مشخصات اضافی برای پروب های دمایی ترموکوپل عبارتند از: قطر یا عرض ، طول حساس و محدوده دما .

مولفه های

پارامترهای پروب دمای ترموکوپل شامل اتصال فرآیند و نوع خاتمه سنسور است.

اتصال فرآیند

هیچکدام یا دستی
سرنیزه
اتصالات رزوه ای
فشرده سازی
لحیم شده
جوش داده شده
لحیم شده

نوع پایان سنسور

سیم های سربی لخت یا عایق
فلزی بافته شده، زره، و لوله های لوله انعطاف پذیر
بلوک های ترمینال
کانکتورهای مجرای، و زبانه ها یا لوگ های پیچ
سرهای اتصال یکپارچه یا ترموهد
دوشاخه یا اتصال سریع

پروب های دمای ترموکوپل برای کاربردهای خاص نیز موجود است.

استانداردها

ASTM MNL12 - راهنمای استفاده از ترموکوپل در اندازه گیری دما

ASTM E230/E230M - جداول مشخصات استاندارد و دما-نیروی حرکتی الکتریکی (EMF) برای ترموکوپل های استاندارد

ASTM E2846 - راهنمای استاندارد برای تأیید ترموکوپل
