سوئیچ های فشار
به روز رسانی شده در ۱۴۰۳/۵/۱۵ زمان مطالعه 10 دقیقه
اطلاعات سوئیچ های فشار
نمایش تمام سازندگان سوئیچ فشار

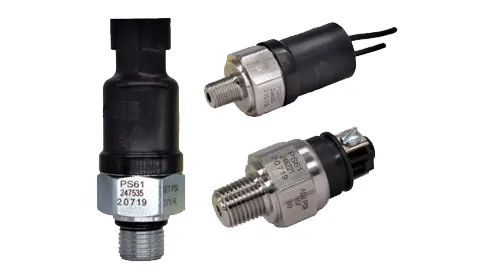

سوئیچ های فشار با تغییر فشار یک مایع یا گاز فعال می شوند. آنها با رسیدن به یک سطح فشار خاص، کلیدهای الکترومکانیکی یا حالت جامد را برای باز کردن یا بستن یک سیستم فعال می کنند.
اندازه گیری سوئیچ فشار
انتخاب ها برای محدوده اندازه گیری سوئیچ فشار عبارتند از:
مرجع فشار.
سوئیچ های فشار دیفرانسیل فشار نسبی بین دو نقطه را می دهند. اگر هر دو فشار کاری یکسان باشند، عنصر اندازه گیری نمی تواند حرکت کند و هیچ فشاری نشان داده نمی شود. فشار دیفرانسیل زمانی نشان داده می شود که یک فشار بیشتر یا کمتر باشد. فشارهای دیفرانسیل پایین را می توان به طور مستقیم در موارد فشار استاتیکی بالا اندازه گیری کرد. اندازه گیری فشار گیج مهر و موم شده از نظر مفهومی مشابه یک سوئیچ فشار مطلق است، با این تفاوت که فشار محیطی که باید اندازه گیری شود با فشار اتمسفر استاندارد (در سطح دریا) مقایسه می شود.
سوئیچ های مطلق در جایی استفاده می شوند که فشارها باید مستقل از نوسانات طبیعی فشار اتمسفر اندازه گیری شوند. فشار محیطی که باید اندازه گیری شود با فشار مرجع صفر مطلق (خلاء مطلق) در یک محفظه مرجع مهر و موم شده مقایسه می شود.
کلیدهای گیج رایج ترین نوع سوئیچ فشار هستند. فشار نسبت به فشار محیط اندازه گیری می شود که فشار اتمسفر در یک مکان معین است. میانگین فشار اتمسفر در سطح دریا 1013.25 میلی بار است اما تغییرات آب و هوا و ارتفاع مستقیماً بر خروجی سنسور فشار و سوئیچ تأثیر می گذارد. در این دستگاه فشار ورودی از طریق درگاه بالا و فشار محیط از طریق درگاه پایین باز اعمال می شود.
سوئیچ های خلاء برای اندازه گیری فشار کمتر از فشار اتمسفر موضعی استفاده می شود. خلاء حجمی از فضا است که اساساً خالی از ماده است. کلیدهای خلاء به محدوده های مختلف خلاء کم، زیاد و فوق زیاد تقسیم می شوند.
سوئیچ های گیج مهر و موم شده به تغییرات فشار نسبت به یک جو در سطح دریا (14.7 PSI) بدون توجه به فشار اتمسفر محلی واکنش نشان می دهند.
تعداد میله ها و پرتاب ها
اکثر سوئیچ ها یک یا دو قطب و یک یا دو پرتاب دارند، اما برخی از تولیدکنندگان سوئیچ های سطح سفارشی را برای کاربردهای خاص تولید می کنند. تعداد قطب ها تعداد مدارهای جداگانه ای را توصیف می کند که می توانند همزمان از کلید عبور کنند. تعداد پرتاب ها تعداد مدارهایی را که هر قطب می تواند کنترل کند را توصیف می کند. این با پیکربندی مدار (NO/NC) مشخص می شود. وقفه ها وقفه هایی در مدار هستند که توسط کنتاکت های جدا شده ای که سوئیچ وارد هر مداری که باز می کند ایجاد می شود.
تک قطبی، تک پرتابی (SPST) - سوئیچ های تک قطبی، تک پرتابی (SPST) اتصال یک هادی را در یک مدار تک شاخه ایجاد یا قطع می کنند. آنها معمولا دو ترمینال دارند و به آنها کلیدهای تک قطبی می گویند
تک قطبی، دو پرتابی (SPDT) - سوئیچ های تک قطبی، دو پرتابی (SPDT) اتصال یک هادی را با یکی از دو هادی دیگر تک قطبی ایجاد یا قطع می کنند. آنها معمولا دارای سه پایانه هستند و معمولاً به صورت جفت استفاده می شوند. سوئیچ های SPDT گاهی اوقات سوئیچ های سه طرفه نامیده می شوند.
دو قطبی، تک پرتابی (DPST) - کلیدهای دو قطبی، تک پرتابی (DPST) اتصال دو هادی مدار را در یک مدار تک شاخه ایجاد یا قطع می کنند. آنها به طور معمول دارای شش پایانه هستند و در هر دو نسخه تماس لحظه ای و نگهداری در دسترس هستند.
دو قطبی، دو پرتابی (DPDT) - سوئیچ های دو قطبی، پرتابی دو قطبی (DPDT) اتصال دو هادی را به دو مدار مجزا می کنند یا قطع می کنند. آنها به طور معمول دارای شش پایانه هستند و در هر دو نسخه تماس لحظه ای و نگهداری در دسترس هستند.
سایر - سایر انواع پرتاب ویژه با بیش از دو قطب. به عنوان مثال می توان به کلیدهایی اشاره کرد که برای تقسیم بارها به مدارهای جداگانه طراحی شده اند (مثلاً کلیدهای چراغ جلو).
تنظیمات میله/پرتاب
فن آوری های حسگر
سوئیچ های فشار ممکن است از فناوری های مختلف سنجش فشار برای ایجاد عملکرد سوئیچینگ استفاده کنند. سوئیچ های فشار ممکن است کاملاً مکانیکی باشند و از فناوری هایی مانند انحراف پیستونی یا مکانیکی استفاده کنند. همچنین ممکن است از فناوری نیمه هادی یا دیگر حسگرهای الکتریکی استفاده کنند که در ترکیب با وسایل الکترونیکی اضافی، خروجی سوئیچینگ را فراهم می کند. فن آوری های حسگر برای سوئیچ های فشار شامل پیستون، دیافراگم، گیج فشار، پیزومقاومت نیمه هادی، پیزوالکتریک، MEM ها، ظرفیت متغیر و عنصر ارتعاشی است.
پارامترهای سوئیچ فشار
پارامترهای مهم دیگری که باید در نظر گرفته شوند عبارتند از: دقت سوئیچ، نوع ماده ای که باید اندازه گیری شود، ویژگی هایی مانند جبران دما و خروجی دما و خروجی الکتریکی. پارامترهای عملیاتی مهمی که باید در نظر گرفته شوند عبارتند از دمای عملیاتی، حداکثر ضربه و حداکثر لرزش. برای اطلاعات بیشتر در مورد پارامترها و ویژگی های مرتبط با سوئیچ فشار، نحوه انتخاب سنسور فشار و نحوه انتخاب فشار سنج را بخوانید .
