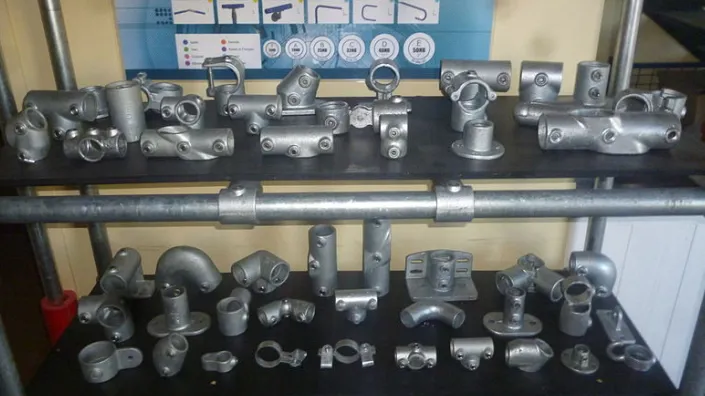

اتصالات لوله ها

اطلاعات اتصالات لوله ها

نمایش تمام سازندگان اتصالات لوله ها

برای ساخت سازه هایی از لوله های مربعی و گرد، اتصالات گیره لوله ضروری است. کانکتورهای گیره لوله یک نیروی قفل مکانیکی برای مونتاژ لوله ها در کنار هم به صورت قفل اصطکاکی ایجاد می کنند. انعطاف‌پذیری و سرعت استفاده از گیره‌های لوله برای پروژه‌ها، استفاده از آن‌ها را به بسیاری از برنامه‌های کاربردی وامی دارد.

بدون نیاز به جوش، رزوه و حداقل پیچ و مهره هنگام مونتاژ با اکثر انواع اتصال دهنده های گیره لوله، نصب ساده و سریع است. سفت کردن کانکتور گیره لوله معمولاً فقط به یک آچار آلن نیاز دارد. نصب آسان این کانکتورها نیاز به افراد مجرب برای ساخت مجموعه ها را از بین می برد و امکان تغییرات سریع را در زمان بعدی فراهم می کند.

تئوری عملیات

اتصال دهنده های گیره لوله به عنوان اتصالات لوله یا اتصالات لوله نیز شناخته می شوند. این دستگاه ها به صورت مکانیکی دو یا چند قسمت لوله را به هم متصل می کنند. کانکتورهای گیره لوله طوری طراحی شده اند که سریع نصب شوند و به طور باورنکردنی ایمن باشند.

اتصال دهنده های گیره لوله به طور طبیعی نیاز به مونتاژ لوله ها دارند. این لوله ها اغلب فلزی هستند، اما بسته به کاربرد می توانند از پلاستیک سفت نیز ساخته شوند. اندازه لوله مورد استفاده، اندازه جزء دوم، اتصال دهنده گیره لوله، که مورد نیاز است را تعیین می کند. کانکتور گیره لوله معمولاً از یک پیچ گیره یا پیچ تنظیم، یک مهره و یک بدنه گیره لوله تشکیل شده است.

گیره های لوله معمولاً با استفاده از اصطکاک روی لوله ها نصب می شوند تا آنها را در جای خود نگه دارند. این اصطکاک معمولاً به یکی از دو روش اعمال می شود.

پیچ را تنظیم کنید

در مرکز گیره لوله، می توان از یک پیچ تنظیم برای اعمال فشار به خود لوله استفاده کرد. نصب گیره های پیچی ست شده آسان است و به هر لوله مونتاژ شده فقط به یک عمل سفت کردن نیاز دارد. گیره های لوله ای ست پیچ بسیار قوی هستند، اما به دلیل کاهش سطح در تماس با گیره لوله، ممکن است مانند انواع دیگر قوی نباشند.

پیچ بستن

به جای استفاده از پیچ تنظیم، گیره های لوله نوع گیره دارای یک بست هستند که از خود لوله جدا شده است. گیره لوله می تواند در یک قسمت یا دو قسمت باشد. کانکتورهای گیره لوله یک قسمتی از انتهای لوله روی آن قرار می گیرند و از یک بست برای سفت کردن گیره در اطراف لوله استفاده می کنند.

کانکتورهای گیره لوله دو قسمتی دارای بدنه گیره لوله است که از دو قسمت تشکیل شده است. گیره لوله به راحتی در هر نقطه روی لوله اعمال می شود و از دو بست، یکی در هر طرف، برای سفت کردن گیره به لوله استفاده می کند. این گیره های لوله برای افزودن لوله به یک ساختار یا کاربرد موجود یا برای برداشتن آسان بعدا عالی هستند.

مشخصات

گیره های لوله توسط بسیاری از تولید کنندگان ساخته می شوند، بنابراین مهم است که بدانید کدام مشخصات مهم هستند. برخی از رایج ترین مشخصات در زیر ذکر شده است.

اندازه لوله

گیره های لوله برای کار با اندازه های لوله خاص طراحی شده اند. مهم است که یک گیره لوله و ترکیب لوله مناسب انتخاب شود تا اطمینان حاصل شود که گیره ها به درستی کار می کنند. گیره های لوله اغلب بر اساس اندازه لوله ای که برای کار با آن طراحی شده اند طبقه بندی می شوند.

نوع گیره

انواع مختلفی از اتصال دهنده های گیره لوله برای ترکیب چندین لوله در جهت گیری های مختلف وجود دارد. درک کنید که گیره برای اتصال چند لوله طراحی شده است و اطمینان حاصل کنید که جهت مورد نظر برای برنامه کاربردی است.

مواد گیره و پایان

کانکتورهای گیره لوله را می توان از انواع مواد و روکش های مختلف ساخت. اتصالات آلومینیوم و فولاد ضد زنگ بسیار رایج هستند، اما اتصالات گیره پلاستیکی سفت و سخت نیز به راحتی در دسترس هستند. اتصال دهنده های گیره لوله فلزی می توانند دارای یک روکش خام، پوشش های روی یا پوشش های پودری باشند. اطمینان حاصل کنید که مواد و پوشش اتصال دهنده گیره لوله با الزامات برنامه مطابقت دارد.

نوع بست

بست های مورد استفاده برای پیچ گیره یا پیچ تنظیم می توانند انواع مختلفی از درایور داشته باشند. بررسی کنید که آیا کانکتور گیره لوله از کلید آلن، فیلیپس یا بست های سر شش گوش استفاده می کند. تطبیق نوع اتصال دهنده با اتصال دهنده های گیره لوله موجود، تضمین می کند که نگهداری در آینده آسان تر است.

رتبه بندی برنامه

برخی از اتصال دهنده های گیره لوله برای استفاده در فضای باز یا بارهای بالاتر نسبت به سایرین مناسب تر هستند. برای جلوگیری از شرایط ناامن، مطمئن شوید که رابط گیره لوله انتخاب شده برای کاربرد مورد نظر درجه بندی شده است.

انواع

کانکتورهای گیره لوله در انواع مختلف و پیکربندی های مختلف وجود دارند که امکان کاربردهای مختلف را فراهم می کند. انواع اتصال دهنده گیره لوله معمولی عبارتند از:

رابط صفحه پایه

این اتصالات که برای محکم کردن لوله بر روی زمین یا دیوار استفاده می شود، معمولا دارای صفحه مربعی هستند که لوله به داخل آن می لغزد. هنگامی که کانکتور به لوله بسته شد، صفحه پایه را می توان به پایین لنگر انداخت.

رابط T-Angle

برای اتصال دو طول لوله به یکدیگر با زاویه 90 درجه، مشابه حرف T، از یک اتصال دهنده زاویه T استفاده می شود.

اتصال دهنده زاویه

این اتصالات معمولاً سه طول لوله را در پیکربندی شبیه به گوشه یک جعبه با هم قرار می دهند.

جفت شدن

دو طول لوله را می توان با استفاده از یک کوپلینگ یا آستین اتصال به یکدیگر متصل کرد.

گیره گردان

همه کانکتورهای گیره لوله ایستا نیستند. اتصال دهنده های گیره چرخان امکان چرخش لوله هایی را که متصل می کند را فراهم می کند. دارای یک مفصل چرخشی است که امکان چرخش 360 درجه لوله ها یا لوله ها را فراهم می کند.

اتصال دهنده های تخصصی

بسیاری از کانکتورهای تخصصی مختلف برای انجام هر کاری از نصب مانیتور گرفته تا لوله یا نگه داشتن حسگرها در محل موجود هستند. تقریباً برای هر کاربرد دلخواه، کانکتورهای گیره لوله برای کارکرد آن وجود دارد.

ویژگی ها

اتصال دهنده های گیره لوله فوق العاده همه کاره هستند. برخی از مهم ترین ویژگی های کانکتورهای گیره لوله، سهولت نصب، قابلیت تنظیم و چسبندگی قوی آنها است. با ابزار ساده دستی، اتصالات گیره لوله را می توان به سرعت نصب و سفت کرد.

قابلیت تنظیم آنها و طیف گسترده ای از گزینه های موجود امکان ایجاد تنظیمات سفارشی را فراهم می کند. چیدمان لوله های منحصر به فرد و پیچیده را می توان به راحتی انجام داد. علاوه بر این، کانکتورهای گیره لوله یک چسبندگی قوی را فراهم می‌کنند و اطمینان می‌دهند که لوله‌ها و لوله‌ها به طور ایمن به هم متصل می‌شوند، حتی در کاربردهایی که کانکتورها در معرض بار هستند. آنها همچنین در برابر لرزش و ضربه مقاوم هستند که باعث افزایش انعطاف پذیری و نیاز به تعمیر و نگهداری پایین می شود. با عملکرد قابل اعتماد و سهولت استفاده، اتصال دهنده های گیره لوله یک انتخاب محبوب برای طیف گسترده ای از کاربردهای صنعتی و تجاری هستند.

ساخت

برای ایجاد هندسه های منحصر به فرد و گاهی پیچیده اتصال دهنده های گیره لوله، قطعات معمولاً در قالب ریخته می شوند. قالب ها فلز مذاب یا پلاستیک را به شکل ناصاف گیره لوله تمام شده وارد می کنند. قالب‌ها همچنین اجازه می‌دهند که بسیاری از کانکتورها در یک عملیات واحد ساخته شوند تا هزینه را کاهش دهند.

پس از فرآیند ریخته گری، اتصال دهنده های گیره لوله معمولاً باید ماشین کاری شوند تا اطمینان حاصل شود که قطر گیره لوله در حد تحمل لازم است. هنگامی که در محدوده تحمل قرار گرفت، اتصال گیره لوله معمولاً یا با یک پوشش پودری، یک روکش روی یا یک تکنیک تکمیل دیگر تمام می شود.

آخرین مرحله در فرآیند تولید، نصب پیچ تنظیم یا پیچ گیره است. در حالی که نصب پیچ تنظیم ساده است، هنگامی که از پیچ های گیره استفاده می شود، باید یک مهره نیز نصب شود تا بتوان پیچ گیره را سفت کرد، اکثر کانکتورهای گیره لوله با پیچ های گیره از هندسه کانکتور استفاده می کنند تا مهره در حین سفت شدن نچرخد. رفع نیاز به آچار پشتیبان

برنامه های کاربردی

از آنجایی که کانکتورهای گیره لوله امکان پیکربندی های مختلف را فراهم می کنند، در پیکربندی های مختلف مورد استفاده قرار می گیرند. برخی از محبوب ترین کاربردهای اتصال دهنده های گیره لوله عبارتند از:

• پروژه های عمرانی

• سیستم های نمایشگاهی و نمایشی

• قفسه بندی

• نصب سنسور

• ساپورت های پلکسی گلاس

• نمونه های اولیه یا ماکاپ ها

اتصال دهنده های گیره لوله اغلب در سازه های ساختمانی مانند داربست، نرده ها و نرده های محافظ استفاده می شود. آنها همچنین در ساخت سیستم های نمایشگاهی و نمایشی مانند غرفه های نمایشگاه تجاری، تابلوها و سازه های روشنایی استفاده می شوند. کانکتورهای گیره لوله برای کاربردهایی که مونتاژ سریع با پتانسیل تغییر یا خراب شدن بعداً مورد نظر است ایده آل هستند.

استانداردها

اتصال دهنده های گیره لوله مشمول بسیاری از استانداردهای نظارتی نیستند. استانداردهای کلیدی که باید به آنها توجه کرد، استانداردهای مواد مورد استفاده در مواد پایه اتصال دهنده گیره لوله است. درجات مختلفی از مواد با ویژگی های متفاوت موجود است.
