ستون های پشتیبانی قالبها

اطلاعات ستون های پشتیبانی قالبها

نمایش تمام سازندگان ستون های پشتیبانی قالبها

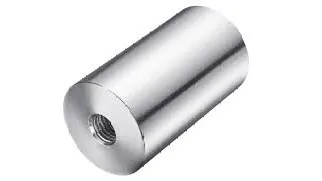

ستون های نگهدارنده اجزای قالب هستند که بین صفحه پشتیبان و صفحه گیره عقب قالب نصب می شوند. آنها ظرفیت قالب برای حمایت از ناحیه حفره پیش بینی شده را بسیار افزایش می دهند و از انحراف در هنگام فشار تزریق جلوگیری می کنند. معمولاً هنگام ساخت قالب های بزرگتر از ستون های نگهدارنده استفاده می شود. آنها جایگزینی برای برش یک جیب منیفولد از یک صفحه ارائه می کنند. در طول تزریق، ستون های نگهدارنده دو نیمه قالب تزریق پلاستیک را بسته نگه می دارند. به این ترتیب، تکیه گاه های قالب نیرو را توزیع کرده و تنش های وارد بر صفحات قالب را به حداقل می رساند. بدون ستون های نگهدارنده کافی، چشمک زدن وجه های خط جدایی و خم شدن صفحات ممکن است رخ دهد. تامین کنندگان ستون پشتیبانی می توانند به تعیین تعداد ستون هایی که برای کاربردهای خاص ضروری هستند کمک کنند.

مشخصات

ستون‌های تکیه‌گاه دارای سوراخ‌های ضربه‌ای هستند یا حفره‌های حفره‌ای برای نصب پین مکان‌یابی دارند. برای ستون های پشتیبانی با سوراخ های ضربه خورده، مشخصات محصول عبارتند از:

• قطر خارجی (OD)

• قطر شیر

• قطر نگه داشتن محل قرارگیری رولپلاک

• طول

حداقل عمق محل سوراخ و حداقل عمق شیر نیز مهم است که در نظر گرفته شود. برای ستون های پشتیبانی با سوراخ های حفر شده و مته سوراخ شده، مشخصات محصول عبارتند از:

• قطر خارجی

• قطر سوراخ از طریق

• قطر سوراخ شمارنده

• عمق سوراخ پیشخوان

• طول

به طور کلی، هر دو نوع ستون پشتیبانی از فولاد ساخته شده و بر حسب میلی متر (میلی متر) اندازه گیری می شود. یک ردیف از ستون های نگهدارنده می تواند سطح حفره مجاز را تا چهار برابر افزایش دهد، در حالی که دو ردیف می تواند آن را تا نه برابر افزایش دهد.

برنامه های کاربردی

ستون های پشتیبانی در قالب گیری تزریق پلاستیک، رایج ترین روش پردازش پلاستیک استفاده می شود. ماشین‌های قالب‌گیری  تزریقی، مواد خام گلوله‌شده را به یک مایع داغ یا مذاب تبدیل می‌کنند که سپس تحت فشار فوق‌العاده به یک قالب سرد شده منتقل می‌شود. پس از جامد شدن مواد، قالب از حالت گیره خارج می شود و قسمت تمام شده خارج می شود. تجهیزات قالب‌گیری پلاستیک علاوه بر ستون‌های پشتیبانی، از پین‌های راهنما، حلقه‌های مکان‌یابی، بوش‌های پین راهنما، پین‌های زاویه‌دار و بوش‌های اسپرو استفاده می‌کنند. بوش های مرکزی، رولپلاک های لوله ای و رولپلاک ها به همراه پیچ و مهره، پیچ و واشر قفلی نیز موجود هستند. دیسک های توقف برای صفحات اجکتور طراحی شده اند. اجزای قالب تخصصی نیز ممکن است از برخی تامین کنندگان ستون پشتیبانی در دسترس باشد.
