سیستم های فریم های مدولار

اطلاعات سیستم های فریم های مدولار

نمایش تمام سازندگان سیستم های فریم های مدولار

سیستم های فریم های مدولار مانند مجموعه های نصب کننده صنعتی هستند. آنها ساختارهای همه کاره ای هستند که از موادی مانند فولاد، آلومینیوم یا کامپوزیت ها ساخته شده اند. این سیستم ها دارای قطعات قابل تنظیم، از جمله اجزای استاندارد و تخصصی هستند که امکان مونتاژ و اصلاح را با استفاده از ابزارهای دستی ساده فراهم می کند. با الگوهای سوراخ و شکاف های منحصر به فرد مشخص می شود، آنها انعطاف پذیری استثنایی را برای کاربردهای مختلف ارائه می دهند. مشخصاتی مانند ابعاد، وزن، مواد، درمان و تحمل جزئیات طراحی و عملکرد آنها را نشان می دهد و بر سازگاری و کارایی آنها در تنظیمات مختلف تأکید می کند. این سیستم‌ها را می‌توان سیستم‌های قاب فلزی، سیستم‌های قاب بندی استراتی یا سیستم‌های قاب کانالی نیز نامید.

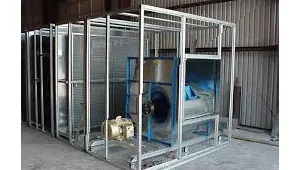

شکل 1: با الگوهای سوراخ و شکاف های منحصر به فرد مشخص می شود، آنها انعطاف پذیری استثنایی را برای کاربردهای مختلف ارائه می دهند.

تنظیمات

هر پیکربندی از سیستم های فریم های مدولار مجموعه ای منحصر به فرد از ویژگی ها را ارائه می دهد که آنها را برای کاربردهای خاص مناسب می کند. انتخاب بین سیستم های فولادی، آلومینیومی و کامپوزیت به عواملی مانند بار مورد نیاز، شرایط محیطی و انعطاف پذیری طراحی بستگی دارد که اهمیت انتخاب سیستم مناسب برای نیازهای هر پروژه را برجسته می کند.

فولاد

سیستم های فریم های مدولار فولادی به دلیل استحکام و انعطاف‌پذیری استثنایی خود متمایز می‌شوند و نیازهای ساختاری را در محیط‌های ساختمانی و صنعتی برآورده می‌کنند. ماهیت قوی آن‌ها ثبات و پشتیبانی طولانی‌مدت را تضمین می‌کند و آن‌ها را به گزینه‌ای مناسب برای چارچوب‌هایی تبدیل می‌کند که بارهای قابل توجهی را تحمل می‌کنند. با این حال، وزن سنگین فولاد می تواند چالش هایی را در حمل و نقل و مونتاژ ایجاد کند و سختی آن ممکن است انعطاف طراحی را محدود کند. علیرغم این اشکالات، قابلیت اطمینان و دوام فولاد زمینه ساز استفاده گسترده آن در کاربردهای اساسی و پراسترس است.

شکل 2: اسکلت فلزی.

آلومینیوم

سیستم های قاب آلومینیومی ترکیبی سودمند از سبک وزن و استحکام را ارائه می دهند که سهولت قابل توجهی را در حمل و مونتاژ فراهم می کند. مقاومت ذاتی آنها در برابر خوردگی باعث افزایش طول عمر آنها می شود، به ویژه در محیط های مستعد رطوبت و مواد شیمیایی. چکش خواری آلومینیوم امکان طراحی های پیچیده تر و سازگارتر را فراهم می کند و طیف وسیعی از کاربردها از الکترونیک گرفته تا هوافضا را برآورده می کند. در حالی که ممکن است با ظرفیت باربری فولاد مطابقت نداشته باشد، سیستم های آلومینیومی راه حل متعادلی را برای پروژه هایی که نیاز به تحرک، مقاومت در برابر خوردگی و تطبیق پذیری طراحی دارند ارائه می دهند.

کامپوزیت

مواد کامپوزیتی، با ترکیب الیافی مانند شیشه یا کربن در یک ماتریس رزین، راه حلی نوآورانه را ارائه می دهند که سبکی را با استحکام فوق العاده ترکیب می کند. این سیستم‌ها به‌ویژه در محیط‌های خورنده، مانند کارخانه‌های فرآوری شیمیایی یا سازه‌های بیرونی که در معرض شرایط آب و هوایی سخت قرار دارند، ارزشمند هستند. کامپوزیت ها در برابر تخریب محیطی مقاومت می کنند و انعطاف پذیری طراحی را ارائه می دهند و آنها را برای کاربردهای تخصصی در جایی که مواد سنتی کوتاه می آیند مناسب می کند. نکته اصلی در مورد کامپوزیت ها هزینه آنها و نیاز به دانش تخصصی در طراحی و مونتاژ آنها است که منعکس کننده موقعیت آنها به عنوان یک گزینه با کارایی بالا در چشم انداز قاب بندی مدولار است.

فایبرگلاس

سیستم های قاب فایبر گلاس یک جایگزین مقاوم در برابر خوردگی و غیر رسانا است، ایده آل برای کاربرد در محیط های خورنده یا جایی که عایق الکتریکی مورد نیاز است. نسبت استحکام به وزن آنها در سازه هایی که وزن نگران کننده است اما بارهای سنگین انتظار نمی رود سودمند است. فایبرگلاس در برابر تخریب محیطی مقاوم است و برای نصب در فضای باز مناسب است. با این حال، ممکن است سطح پشتیبانی ساختاری مشابه سیستم های فلزی را نداشته باشد و می تواند شکننده تر باشد.

پلاستیک

سیستم های قاب پلاستیکی به دلیل تطبیق پذیری و مقرون به صرفه بودن شناخته شده اند. آنها به ویژه در کاربردهای سبک که مقاومت در برابر خوردگی، سهولت مونتاژ و هزینه کم در اولویت هستند، مفید هستند. این سیستم ها را می توان در رنگ ها و اشکال مختلف سفارشی کرد و انعطاف پذیری زیبایی را ارائه می دهد. محدودیت های اولیه شامل استحکام کمتر در مقایسه با سیستم های فلزی یا کامپوزیت و حساسیت به تغییر شکل تحت بارهای سنگین یا دماهای بالا است.

اجزاء

سیستم‌های قاب‌بندی مدولار از اجزای طراحی شده‌ای تشکیل شده‌اند که سازگاری، استحکام و تطبیق پذیری سیستم‌ها را در کاربردهای مختلف تضمین می‌کنند.

اعضای چارچوب

اینها ستون فقرات هر سیستم قاب بندی مدولار هستند که از موادی مانند فولاد، آلومینیوم یا کامپوزیت ها ساخته شده اند تا نیازهای ساختاری مختلف را برآورده کنند. اعضای قاب که در طول‌ها، پروفیل‌ها و مقاطع مختلف موجود هستند، به راحتی قابل برش و تنظیم در محل هستند، با ابعاد سفارشی و پیکربندی‌های پیچیده، که آنها را برای سازه‌های موقت و دائمی ضروری می‌سازد.

اتصالات و اتصالات

اتصالات و اتصالات در مونتاژ اعضای قاب بسیار مهم هستند و امکان انتقال بدون درز و اتصالات ایمن بین بخش‌های مختلف سیستم قاب را فراهم می‌کنند. از اتصالات پیچی ساده گرفته تا مکانیزم های قفل پیچیده تر، این اجزا انعطاف پذیری لازم را برای ایجاد زوایا، گوشه ها و اتصالات فراهم می کنند و ساخت هندسه های پیچیده را تسهیل می کنند و انسجام و یکپارچگی سازه را تضمین می کنند.

صفحات و پایه های نصب

این عناصر به عنوان نقاط پایه سیستم های قاب بندی مدولار عمل می کنند و سازه را به طور ایمن به زمین یا سایر سطوح متصل می کنند. صفحات و پایه های نصب برای توزیع یکنواخت بار، جلوگیری از جابجایی ساختار و افزایش پایداری کلی طراحی شده اند. آنها در اشکال و اندازه های مختلف برای پاسخگویی به نیازهای بار و شرایط محیطی مختلف وجود دارند که بر نقش آنها در ایمنی و دوام چارچوب تأکید می کند.

عناصر مهاربندی و پشتیبانی

اجزای مهاربندی و پشتیبانی برای تقویت چارچوب ساختاری، به ویژه در پیکربندی هایی که مناطق وسیعی را در بر می گیرند یا بارهای سنگین را تحمل می کنند، بسیار مهم هستند. این عناصر از حرکت جانبی، تاب خوردن و کمانش جلوگیری می‌کنند و به استحکام و انعطاف‌پذیری سیستم در برابر بارهای دینامیکی و تنش‌های محیطی کمک می‌کنند. قرارگیری استراتژیک آنها در چارچوب برای حفظ یکپارچگی ساختاری و طول عمر سیستم حیاتی است.

ایمنی

ایمنی در سیستم های قاب بندی مدولار شامل چندین حوزه کلیدی است: یکپارچگی سازه، پایبندی به مشخصات طراحی، بازرسی های منظم و شیوه های نصب مناسب. اطمینان از اینکه مواد مورد استفاده برای کاربرد خاص و شرایط محیطی مناسب هستند، بسیار مهم است، و همچنین اطمینان از اینکه همه اتصالات درون سیستم به طور ایمن بسته شده اند. روال نگهداری و بازرسی منظم به شناسایی مشکلات احتمالی قبل از تبدیل شدن به خطرات ایمنی کمک می کند. علاوه بر این، آموزش برای کسانی که این سیستم ها را مونتاژ می کنند و کار می کنند برای جلوگیری از حوادث و اطمینان از استفاده صحیح و ایمن از سیستم ها حیاتی است.

مشخصات

طراحی و عملکرد سیستم های فریم های مدولار توسط چندین مشخصات حیاتی تعریف شده است. درک این مشخصات برای انتخاب سیستم مناسب برای یک برنامه خاص، اطمینان از سازگاری و برآوردن الزامات عملکرد ضروری است.

این مشخصات در مجموع درک جامعی از قابلیت ها و محدودیت های یک سیستم قاب بندی مدولار ارائه می دهد. مهندسان و طراحان برای تصمیم گیری آگاهانه در مورد انتخاب و استفاده از سیستم های قاب بندی مدولار در تنظیمات مختلف صنعتی، ساختمانی و تولیدی بر این جزئیات تکیه می کنند.

ضخامت

ضخامت سیستم قاب بندی مدولار یا اجزای جداگانه آن یک عامل کلیدی در تعیین دوام و یکپارچگی ساختاری سیستم است. این به طور مستقیم بر توانایی سیستم برای مقاومت در برابر بارها و ضربه های اعمال شده تأثیر می گذارد. مقادیر ضخامت معمولاً در اینچ یا میلی متر بیان می شود.

ابعاد اسمی (طول، عرض، عمق)

این ابعاد یک نمای کلی استاندارد از اندازه سیستم را فراهم می کند و بررسی سازگاری و برنامه ریزی فضایی را تسهیل می کند. ابعاد اسمی برای اطمینان از تناسب سیستم در فضای اختصاص داده شده و همسویی با سایر عناصر ساختاری بسیار مهم است. این ابعاد معمولاً بر حسب فوت یا متر برای طول و اینچ یا سانتی متر برای عرض و عمق ارائه می شود.

وزن

وزن کل سیستم که اغلب بر حسب پوند یا کیلوگرم اندازه گیری می شود، بر لجستیکی مانند حمل و نقل و نصب تأثیر می گذارد. همچنین در محاسبه ظرفیت باربری سازه نگهدارنده نقش دارد. مشخصات وزن به ارزیابی امکان سنجی و هزینه های مرتبط با جابجایی و مونتاژ کمک می کند.

مواد

سیستم های قاب مدولار از مواد مختلفی از جمله فولاد، آلومینیوم یا مواد کامپوزیت ساخته می شوند. انتخاب مواد بر استحکام، وزن، مقاومت در برابر خوردگی و مناسب بودن سیستم برای محیط ها یا کاربردهای خاص تأثیر می گذارد.

درمان

درمان های سطحی خواص مواد مانند بهبود مقاومت در برابر خوردگی یا مقاومت در برابر سایش را افزایش می دهد. درمان های رایج شامل گالوانیزه کردن برای قطعات فولادی و آنودایز کردن برای قطعات آلومینیومی، افزایش طول عمر سیستم و حفظ ظاهر و عملکرد آن در شرایط سخت است.

مدول الاستیسیته

این ویژگی توانایی مواد را برای تغییر شکل تحت تنش و بازگشت به شکل اولیه خود پس از حذف تنش توصیف می کند. مدول الاستیسیته برای کاربردهایی که سیستم قاب بندی در معرض بارهای دینامیکی است یا نیاز به حفظ یکپارچگی سازه تحت شرایط مختلف دارد، یک ملاحظ حیاتی است. این در پوند بر اینچ مربع (psi) یا گیگا پاسکال (GPa) بیان می شود.

تحمل

تلورانس ها انحرافات مجاز را از ابعاد مشخص شده مشخص می کنند و اطمینان می دهند که اجزا به درستی با هم قرار می گیرند و مطابق با هدف کار می کنند. تلورانس‌های سخت‌تر برای کاربردهای دقیق ضروری هستند، در حالی که تلرانس‌های گسترده‌تر ممکن است برای اتصالات کمتر بحرانی قابل قبول باشد. مقادیر تحمل معمولاً به عنوان یک تغییر مثبت/منفی از بعد اسمی بیان می‌شوند.

کاربردهای صنعتی

سیستم های فریم های مدولار همه کاره و قابل انطباق هستند و آنها را در طیف گسترده ای از کاربردهای صنعتی ارزشمند می کند. سهولت مونتاژ، سفارشی‌سازی و دوام آنها نیازهای مختلف صنعت را برآورده می‌کند.

تولید

سیستم های فریم های مدولار در تولید با ارائه زیرساخت های انعطاف پذیر برای خطوط تولید، کارایی را افزایش می دهند. آنها امکان راه اندازی سریع و پیکربندی مجدد ایستگاه های کاری و ماشین آلات را فراهم می کنند و با تغییرات محصول یا بهبود فرآیند تطبیق می یابند که در یک محیط تولید سریع بسیار مهم است.

شکل 3: خط مونتاژ جان دیر.

ساخت و ساز

این سیستم ها استقرار و جداسازی سریع در ساخت و ساز را ارائه می دهند که برای سازه های موقت ایده آل است. ماژولار بودن آنها ایمنی و قابلیت اطمینان را تضمین می کند، که در سایت های ساخت و ساز پویا که در آن سازگاری و کارایی زمان کلیدی است، ضروری است.

خودرو

در خطوط مونتاژ خودرو، سیستم های فریم های مدولار از ادغام ماشین آلات و نوار نقاله ها پشتیبانی می کنند. استحکام آنها برای کنترل وزن و حرکت قطعات خودرو ضروری است و به ساده‌سازی فرآیندهای تولید کمک می‌کند.

ملاحظات طراحی و سفارشی سازی

هنگام اجرای سیستم های فریم های مدولار، مرحله طراحی برای اطمینان از اینکه ساختار نهایی نیازهای خاص برنامه مورد نظر خود را برآورده می کند، حیاتی است. سفارشی‌سازی نقش مهمی در این فرآیند ایفا می‌کند و امکان انطباق این سیستم‌ها را با طیف گسترده‌ای از نیازها، از قاب‌های ماشین‌آلات صنعتی گرفته تا تاسیسات پیچیده معماری، فراهم می‌کند.

یکی از عوامل اصلی موثر بر انتخاب طراحی در سیستم های قاب بندی مدولار، نیازهای بار است. سیستم باید قادر به تحمل بارهای مورد نظر از جمله بارهای ساکن مانند وزن خود سازه و بارهای دینامیکی مانند تجهیزات یا پرسنل باشد. درک این الزامات برای انتخاب مواد و پیکربندی های مناسب، اطمینان از قابلیت اطمینان و ایمنی سیستم بسیار مهم است.

محدودیت های فضا نیز طراحی سیستم های قاب بندی مدولار را دیکته می کند. در محیط هایی که فضا محدود است، مانند تاسیسات تولیدی یا سایت های ساخت و ساز شهری، کارایی ردپای سیستم بسیار مهم است. طراحان باید ابعاد اعضای قاب و چیدمان کلی را برای حداکثر استفاده از فضای موجود در عین حفظ قابلیت دسترسی و قابلیت در نظر بگیرند.

ادغام با ساختارها یا سیستم های موجود یکی دیگر از ملاحظات مهم است. سیستم‌های قاب‌بندی مدولار اغلب نیاز به سازگاری با زیرساخت‌های موجود دارند و به برنامه‌ریزی دقیق برای اطمینان از یکپارچگی یکپارچه نیاز دارند. این ممکن است شامل سفارشی کردن نقاط اتصال، تنظیم ابعاد یا حتی ترکیب ویژگی‌های خاص برای تطبیق با محیط موجود باشد.

ابزارهای طراحی به کمک کامپیوتر (CAD) نقش حیاتی در سفارشی سازی و برنامه ریزی سیستم های قاب بندی مدولار ایفا می کنند. نرم افزار CAD طراحان را قادر می سازد تا مدل های سه بعدی دقیقی از سیستم پیشنهادی ایجاد کنند که امکان برنامه ریزی دقیق و تجسم محصول نهایی را فراهم می کند. این فناوری کاوش پیکربندی‌ها و تنظیمات مختلف را تسهیل می‌کند و تطبیق سیستم با نیازهای خاص پروژه را آسان‌تر می‌کند. همچنین به شناسایی مشکلات احتمالی قبل از شروع ساخت و ساز، صرفه جویی در زمان و منابع کمک می کند.

تاریخچه

تاریخچه سیستم های فریم های مدولار به انقلاب صنعتی بازمی گردد که نیاز به روش های ساخت و ساز سریع و انعطاف پذیر بوجود آمد. در ابتدا این سیستم ها ساده و به صورت دستی مونتاژ می شدند. با گذشت زمان، پیشرفت‌ها در علم مواد و فناوری‌های ساخت، قابلیت‌ها و کاربردهای آن‌ها را تا حد زیادی گسترش داده و آن‌ها را در ساخت‌وساز مدرن و طراحی صنعتی تبدیل کرده است.

منبع

globalspec
