میزها و فیکسچرهای جوشکاری
به روز رسانی شده در ۱۴۰۳/۵/۲۱ زمان مطالعه 10 دقیقه
اطلاعات میزها و فیکسچرهای جوشکاری
نمایش تمام سازندگان میزها و فیکسچرهای جوشکاری

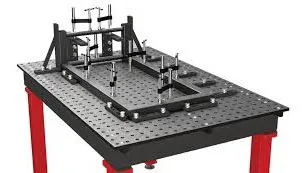

شکل 1: میزهای جوشکاری سطح محکمی را ارائه می دهند که برای سهولت جوشکاری و اتصالات طراحی شده است.
جوشکارها اغلب به یک سطح کار برای نگهداری و تراز کردن صحیح اجزا برای جوشکاری نیاز دارند. میزهای جوشکاری سطحی مستحکم را فراهم می کنند که برای سهولت جوشکاری و اتصالات طراحی شده است. اغلب ساخته شده از فولاد، میزهای جوشکاری و فیکسچر، چسباندن قطعات کار در محل را آسان می کند و در عین حال اجزا را در ارتفاعی راحت برای جوشکار نگه می دارد.
تئوری عملیات
میزهای جوشکاری و میزهای ثابت میزهای تخصصی هستند که برای سهولت و کارایی بیشتر جوشکاری و مونتاژ قطعات طراحی شده اند. میزهای جوشکاری که برای ایجاد یک سطح صاف و پایدار برای جوشکاری و سایر کارهای فلزکاری طراحی شده اند، وسیله ای مطمئن و قابل تنظیم برای بستن قطعات کار در محل در طول ساخت هستند.
میزهای جوشکاری و تثبیت کننده زندگی دشواری دارند. این میزها برای مقاومت در برابر گرما و سوء استفاده ناشی از جوشکاری طراحی شده اند، میزها معمولاً از فولاد سنگین یا چدن ساخته می شوند. فولاد وزن زیادی به میزهای جوش می دهد که به استحکام میز نیز کمک می کند.
میزهای جوشکاری نه تنها باید مستحکم باشند، بلکه باید گرما را به درستی توزیع کنند و جریان الکتریکی را برای اتصال به زمین انجام دهند. برای آسان‌تر کردن کار جوشکاری، میزهای جوشکاری و فیکسچر دارای ویژگی‌هایی مانند شکاف‌های T، سوراخ‌های رزوه‌دار و مکانیسم‌های گیره‌ای برای نگه‌داشتن قطعات کار در موقعیت‌ها و زاویه‌ها هستند.
میزهای جوشکاری باید یک سکوی ثابت و تراز برای قطعات کار و همچنین وسیله ای برای محکم نگه داشتن آنها در هنگام جوشکاری یا سایر فرآیندهای فلزکاری فراهم کنند. انجام این عملکردها مستلزم ترکیبی از ویژگی ها برای ایجاد یک سطح صاف و هموار با مکانیسم های گیره و سایر لوازم جانبی است. با این تنظیم، میز جوش تنظیم و نگه داشتن قطعه کار در زاویه و جهت دلخواه را آسان تر می کند.
شکل 2: در حالی که میزهای جوشکاری همه عملکردهای اولیه یکسانی را ارائه می دهند، مشخصات کلید بسته به کاربرد مورد نظر متفاوت است.
مشخصات
در حالی که میزهای جوشکاری همه عملکردهای اولیه یکسانی را ارائه می دهند، مشخصات کلید بسته به کاربرد مورد نظر متفاوت است. اندازه و تنوع پروژه ها و نوع مواد جوش داده شده تاثیر زیادی در نوع میزی دارد که باید انتخاب شود. برخی از مهمترین مشخصاتی که باید به آنها توجه کرد عبارتند از:
اندازه جدول
مهمترین جنبه میزهای جوشکاری و فیکسچر اندازه کلی میز است. اندازه های معمولی برای میزهای جوشکاری و نصب از 2 فوت در 3 فوت تا 6 فوت در 12 فوت متغیر است. تعیین اندازه مناسب برای میز جوش بستگی به اندازه مغازه ای که در آن استفاده می شود و انواع قطعات کاری که به طور منظم با میز استفاده می شود دارد.
مواد جدول
فولاد متداول‌ترین موادی است که برای جوشکاری میزها و میزهایی با چدن و فولاد ضد زنگ در پشت آن استفاده می‌شود. میزهای فولادی اغلب از فولاد گیج سنگین ساخته می‌شوند و می‌توانند خام باشند یا تا زمانی که خاصیت انتقال حرارت و الکتریکی کاهش پیدا نکنند، سطحی داشته باشند. گاهی اوقات از میزهای آلومینیومی نیز استفاده می شود و می تواند برای کار با انواع خاصی از مواد مفید باشد.
ظرفیت بار
میزهای جوشکاری و میزهای فیکسچر باید بتوانند وزن قطعات جوشکاری شده را تحمل کنند. میزها معمولاً دارای ظرفیت بارگیری از چند صد پوند تا چند هزار پوند هستند.
سطح میز
از آنجایی که میزهای اتصال و جوش برای تراز کردن صحیح قطعات کار بسیار مهم هستند، سطح میز باید بسیار صاف باشد. سطح میز باید صاف، صاف و بدون نقص باشد. برخی از میزها برای دستیابی به صافی دقیق +/- 0.002 اینچ ماشینکاری می شوند.
ارتفاع میز و قابلیت تنظیم
در حالی که میزهای جوشکاری و میزهای ثابت منجر به مونتاژهای با کیفیت بهتر می شوند، میزها همچنین منجر به ارگونومی بهتر برای جوشکار می شوند. ارتفاع میز باید قابل تنظیم باشد تا شرایط کاری راحت را برای نشستن یا ایستادن فراهم کند. هنگام کار با قطعات بزرگ یا سنگین که نیاز به موقعیت متفاوت دارند، ارتفاع میز قابل تنظیم نیز ضروری است.
مکانیسم های بستن
برای نگه داشتن قطعات کار در موقعیت و زاویه مناسب، مکانیسم های گیره مورد نیاز است. میز باید به طیف وسیعی از مکانیسم های بستن، مانند گیره های ضامن، گیره های نگهدارنده و گیره های مغناطیسی مجهز باشد تا قطعات کار را به طور ایمن در جای خود نگه دارد. میزها باید دارای شکاف های T و سوراخ های رزوه ای باشند تا امکان اتصال آسان گیره ها و سایر لوازم جانبی را فراهم کنند.
لوازم جانبی
لوازم جانبی آن چیزی است که به میزهای جوشکاری و یراق آلات اجازه می دهد تا در یک مغازه بسیار متنوع و کاربردی شوند. این میزها را می توان با طیف وسیعی از لوازم جانبی مانند گیره ها، جگ ها و فیکسچرها برای بهبود کارایی و دقت عملیات جوشکاری نصب کرد. برخی از میزها نیز مجهز به چرخ یا چرخ هستند تا امکان جابجایی آسان در اطراف کارگاه فراهم شود.
شکل 3: میزهای جوشکاری و فیکسچر در چند نوع مختلف وجود دارند که با نیازهای مختلف مطابقت دارند.
انواع
میزهای جوشکاری و اتصالات در انواع مختلفی وجود دارند که با نیازهای مختلف مطابقت دارند. در اینجا برخی از رایج ترین انواع اتصالات جوشکاری آورده شده است:
جداول جوشکاری پایه
اینها میزهای ساده و محکم با سطح صاف و چند شیار T یا سوراخ رزوه دار برای بستن هستند. آنها برای کاربردهای اولیه جوشکاری مناسب هستند و اغلب در کارگاه های کوچک یا گاراژ استفاده می شوند.
میزهای جوشکاری مدولار
این میزها از ماژول های مجزا تشکیل شده اند که می توانند به یکدیگر متصل شوند تا سطح کاری بزرگ تری ایجاد کنند. آنها بسیار قابل تنظیم هستند و می توانند برای طیف گسترده ای از کاربردهای جوشکاری سازگار شوند. برای فروشگاه‌های مبتنی بر پروژه، این نوع جداول اجازه می‌دهند تا با تغییر شغل‌ها، جدول به سرعت پیکربندی شود.
میزهای جوشکاری سنگین
این میزها برای جابجایی قطعات بزرگ و سنگین طراحی شده اند و اغلب در محیط های صنعتی استفاده می شوند. آنها از فولاد ضخیم یا چدن ساخته شده اند و ظرفیت بارگذاری بالایی دارند.
میزهای جوشکاری قابل تنظیم ارتفاع
ارتفاع قابل تنظیم یکی از ویژگی های تعیین کننده میزهای جوشکاری است که به کاربر اجازه می دهد میز را تا ارتفاع کار راحت بالا یا پایین بیاورد. این به ویژه هنگام کار با قطعات بزرگ یا سنگین مفید است. پایه های قابل تنظیم ارتفاع اغلب ظرفیت بارگیری میز را کاهش می دهند اما به میز تطبیق پذیری بیشتری می دهند.
میزهای جوشکاری قابل حمل
هنگامی که میزهای جوشکاری در مزرعه یا در محل کار مورد نیاز است، میزهای جوش قابل حمل ضروری است. این میزها برای حمل و نقل آسان طراحی شده اند و اغلب مجهز به چرخ یا چرخ می باشند.
این دسته‌بندی‌های گسترده از میزهای جوشکاری و اتصال، بسیاری از رایج‌ترین انواع را پوشش می‌دهند، اما بسیاری دیگر نیز وجود دارند. جداول تخصصی برای ارائه برنامه های کاربردی منحصر به فرد در دسترس هستند.
ویژگی ها
میزهای جوشکاری و میزهای ثابت دارای ویژگی های در دسترس هستند که میزها را در یک محیط فروشگاهی بسیار کاربردی تر می کند. برخی از ترکیبات ویژگی ها برای جوشکارها آنقدر مهم هستند که وقتی نمی توانند ترکیب مورد نظر خود را بدست آورند، جداول خود را می سازند.
محبوب ترین ویژگی ها برای کارآمدتر، دقیق تر و ایمن تر کردن فرآیندهای جوشکاری و فلزکاری طراحی شده اند. بسیاری از این ویژگی ها را می توان پس از استفاده از میز به میزهای جوشکاری اضافه کرد. در اینجا برخی از رایج ترین ویژگی های میزهای جوشکاری و میزهای ثابت آورده شده است:
شکاف های T و سوراخ های رزوه ای
مکانیسم های بستن
ارتفاع و زاویه قابل تنظیم
تحرک
نگهدارنده ابزار
درمان سطحی
شکاف های T و سوراخ های رزوه ای اتصال گیره ها، گیره ها و سایر لوازم جانبی را به میز سریع و آسان می کنند. مکانیسم‌های بستن مانند گیره‌های ضامن، گیره‌های نگهدارنده و گیره‌های مغناطیسی، قطعات کار را در طول جوشکاری یا سایر فرآیندهای فلزکاری به طور ایمن در جای خود نگه می‌دارند.
جداول با قابلیت تنظیم عالی می توانند کار را برای اپراتور سریعتر کنند. با تنظیم ارتفاع و زاویه، کاربر می‌تواند قطعات کار را در زاویه و جهت بهینه قرار دهد: چرخ‌ها یا چرخ‌ها نیز امکان حرکت آسان در اطراف کارگاه را فراهم می‌کنند.
برخی از میزها برای محافظت از آنها در برابر زنگ زدگی و خوردگی با روکش یا روکش مخصوصی درمان می شوند. گرما و پاشش ناشی از جوشکاری روی میزها سخت است. پوشش‌های روی و نیترید از میزهای جوشکاری و ثابت محافظت می‌کنند و در عین حال نگهداری آنها را آسان‌تر می‌کنند.
شکل 4: میزهای جوشکاری و میزهای فیکسچر با استفاده از روش های مختلفی بسته به اندازه، پیچیدگی و کاربرد مورد نظر میز تولید می شوند.
ساخت
میزهای جوشکاری و میزهای یراق آلات بسته به اندازه، پیچیدگی و کاربرد مورد نظر میز با استفاده از روش های مختلفی تولید می شوند. در اینجا چند روش متداول تولید آورده شده است:
ریخته گری یا جوشکاری
میزهای جوش چدنی با ریختن آهن مذاب در قالب های اجزا ساخته می شوند و سپس اجازه می دهند سرد و جامد شوند. سپس میزها از قالب خارج می شوند، تمیز می شوند و با مشخصات مورد نظر ماشین کاری می شوند.
میزهای جوش فولادی و آلومینیومی اغلب از قاب های جوش داده شده و رویه های فلزی ساخته می شوند. قاب ها معمولا از لوله های مربع یا مستطیل ساخته می شوند، در حالی که قسمت بالایی از یک ورق فولادی ضخیم است که به قاب جوش داده می شود.
ماشینکاری
میزهای جوشکاری و فیکسچر قطعات دقیقی از تجهیزات هستند. صاف نگه داشتن این سطوح میز برای چیدمان مناسب مجموعه ها ضروری است. میز ابتدا با استفاده از دستگاه فرز خشن می شود و سپس با استفاده از تکنیک های ماشینکاری دقیق به مشخصات مورد نظر تکمیل می شود. میزهای با کیفیت بالاتر، تغییرات سطحی را با تحمل کمتری نگه می دارند.
مونتاژ
برخی از میزهای جوشکاری و میزهای ثابت از اجزای پیش ساخته مونتاژ می شوند. به عنوان مثال، میزهای جوشکاری مدولار ممکن است از ماژول های جداگانه ای ساخته شوند که برای ایجاد سطح کاری بزرگتر به یکدیگر پیچ می شوند. پایه ها اغلب برای اکثر انواع میزهای جوشکاری و ثابت روی میز مونتاژ می شوند.
در حال اتمام
هنگامی که میز ساخته شد، ممکن است با روکش روی یا نیترید تمام شود تا از زنگ زدگی و خوردگی محافظت شود. برخی از میزها ممکن است با سایر روکش‌ها یا روکش‌های خاص دیگر برای ایجاد مقاومت بیشتر در برابر سایش و پارگی استفاده شوند. پایان باید همچنان اجازه دهد تا گرما و برق به راحتی از طریق میز حرکت کنند.
به طور کلی، فرآیند تولید میزهای جوشکاری و میزهای ثابت شامل ترکیبی از تکنیک های ریخته گری، جوشکاری، ماشینکاری و مونتاژ و همچنین فرآیندهای تکمیلی برای محافظت از میز در برابر آسیب و خوردگی است. روش ساخت خاص مورد استفاده به اندازه، پیچیدگی و استفاده مورد نظر از جدول بستگی دارد. همچنین توجه به این نکته مهم است که میزهای جوشکاری نیز می توانند توسط دست سازان تهیه شوند تا نیازهای خاص خود را برآورده کنند.
برنامه های کاربردی
میزهای جوشکاری و میزهای ثابت در طیف گسترده ای از کاربردهای جوشکاری و فلزکاری استفاده می شود. در اینجا برخی از رایج ترین برنامه ها آورده شده است:
جوشکاری
میزهای جوشکاری به طور خاص برای عملیات جوشکاری طراحی شده اند و یک سطح ثابت و هموار برای نگه داشتن قطعات کار در محل در حین جوشکاری فراهم می کنند. همچنین ممکن است به مکانیسم های بستن و لوازم جانبی برای بهبود کارایی و دقت عملیات جوشکاری مجهز شوند. میزهای جوشکاری برای هر مغازه ای که جوشکاری انجام می دهد ضروری است.
ساخت
میزهای فیکسچر در ساخت فلز برای نگه داشتن قطعات کار در محل در حین برش، سوراخ کاری و سایر فرآیندهای فلزکاری استفاده می شود. وسایل مورد استفاده برای نگه داشتن قطعات کار در زاویه و جهت دلخواه برای مونتاژ با کیفیت بالا.
بازرسی و اندازه گیری
برخی از میزهای جوشکاری و میزهای ثابت برای بازرسی و اندازه گیری اجزای جوش داده شده طراحی شده اند. آنها ممکن است سطح صاف دقیقی داشته باشند و ممکن است مجهز به وسایلی برای نگه داشتن قطعات کار در هنگام بازرسی و اندازه گیری باشند.
آموزش و پرورش
میزهای جوشکاری و میزهای فیکسچر در آموزش و آموزش جوشکاری و فلزکاری استفاده می شود تا بستری امن و پایدار برای یادگیری تکنیک های جوشکاری و فلزکاری در اختیار دانش آموزان قرار دهد.
به طور کلی، میزهای جوشکاری و میزهای اتصال ابزارهای ضروری در کاربردهای جوشکاری و فلزکاری هستند که سطحی ثابت و هموار برای نگه داشتن قطعات کار در محل در طول جوشکاری، ساخت، بازرسی و سایر فرآیندهای فلزکاری فراهم می کنند.
شکل 5: میزهای جوشکاری و میزهای فیکسچر ابزارهای ضروری در کاربردهای جوشکاری و فلزکاری هستند.
استانداردها
تعدادی استاندارد وجود دارد که برای میزهای جوشکاری و میزهای ثابت اعمال می شود، از جمله:
ISO 13920
29 CFR 1910
AWS D1.1
این استانداردها دستورالعمل هایی را برای طراحی، ساخت و استفاده از تجهیزات جوشکاری و موقعیت یابی، از جمله میزهای جوشکاری و میزهای ثابت ارائه می دهند. برخی از این استانداردها نیز بر الزامات سازه های جوشی تمرکز می کنند که سپس الزامات جداول جوشکاری را تشکیل می دهند. برخی از این استانداردها همچنین تلورانس ها را برای صافی و صافی میزهای جوشکاری و میزهای فیکسچر مشخص می کنند.
به طور کلی، رعایت این استانداردها برای اطمینان از استفاده ایمن و مناسب از میزهای جوشکاری و میزهای ثابت و کمک به جلوگیری از حوادث و صدمات در محل کار مهم است. رعایت استانداردهای مربوطه در هنگام انتخاب، نصب و استفاده از میزهای جوشکاری و میزهای فیکسچر بسیار مهم است.
