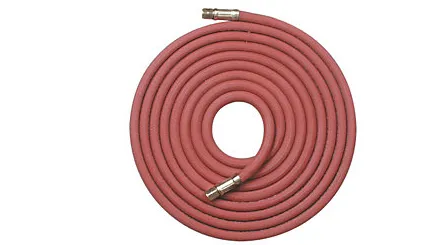

شیلنگ و لوله هوا

اطلاعات کلی

شیلنگ هوا و شیلنگ مجرای هوا برای انتقال هوای فشرده، گازها یا مواد جامد سبک وزن در هوا استفاده می شود. معمولاً انعطاف پذیر است و اغلب تقویت می شود. می توان آن را به صورت شلنگ مستقیم یا به صورت مجموعه کامل شامل تمام اتصالات و اجزای اتصال و آب بندی خریداری کرد. شیلنگ های هوا به عنوان مجرای هوا برای گرمایش و سرمایش، برای تامین گاز برای کاربردهای مختلف تنظیم شده، برای تامین هوای فشرده در فشارهای بالا، و برای انتقال مواد فله ای مانند غلات از کامیون ها یا واگن های ریلی به سیلوهای ذخیره سازی استفاده می شوند.

ابعاد

سایز بندی اساسی ترین و ضروری ترین عامل در انتخاب شیلنگ هوا و مجرای هوا است. ابعاد شلنگ شامل قطر داخلی، قطر خارجی و طول می باشد.

قطر داخلی (I.D.) دهانه فضای خالی در سطح مقطع شیلنگ دایره ای است که بر سرعت جریان سیال در داخل شیلنگ تأثیر می گذارد. یک شلنگ با I.D بزرگ منجر به عملکرد ضعیف سیستم می شود، در حالی که یک I.D کم اندازه. می تواند باعث افت بیش از حد فشار، نشت یا آسیب به سیستم شود.
قطر بیرونی (O.D.) کل دهانه مقطع شلنگ شامل لوله، آرماتور و پوشش را اندازه گیری می کند. تفاوت بین O.D. و I.D. ضخامت دیواره شلنگ است. قطر بیرونی برای اندازه گیری شیلنگ لخت به اتصالات و اجزای سیستم مهم است.
طول شلنگ حداکثر فاصله آن را بین نقاط انتهایی مشخص می کند. شیلنگ باید از طول کافی برای رسیدن به تمام نقاط ممکن اتصال یا کاربرد برخوردار باشد. افزایش طول شیلنگ همچنین افت فشار سیستم را افزایش می‌دهد که می‌تواند بر تجهیزات مربوط به هوا تأثیر بگذارد.

مشخصات عملکرد

مشخصات مهم عملکرد شیلنگ هوا و شیلنگ مجرای هوا شامل درجه حرارت و درجه فشار است.

دما
برخی از کاربردهای شیلنگ هوا و شیلنگ مجرای هوا به جریان هوا یا گاز با دمای بالا یا پایین نیاز دارند. این برنامه‌ها به شیلنگ‌هایی با درجه‌بندی دمایی بیشتر از محیط (هوا یا گاز دیگر) و محیط اطراف نیاز دارند. عملکرد بالاتر یا کمتر از محدوده دمایی درجه بندی شیلنگ می تواند عمر مفید آن را کاهش دهد و تعدادی اثرات نامطلوب دیگر بر عملکرد داشته باشد (مانند از دست دادن انعطاف پذیری، ترک خوردن).

فشار
درجه فشار، نیرویی را در واحد سطح تعیین می کند که می تواند در حین کار بر روی شیلنگ هوا یا شیلنگ مجرای هوا اعمال شود که معمولاً بر حسب پوند بر اینچ مربع (psi) اندازه گیری می شود. حداکثر فشار کاری مورد نیاز شیلنگ باید بیشتر از فشار کاری و هرگونه فشار یا اوج فشار در سیستم باشد. برای شیلنگ‌هایی که برای فشارهای بالا طراحی شده‌اند، تولیدکنندگان اغلب یک ضریب ایمنی را در حداکثر درجه فشار کاری قرار می‌دهند تا عملکرد ایمن و قابل اطمینان را تضمین کنند.

شلنگ و مجموعه شلنگ جاروبرقی نیز ممکن است دارای درجه بندی حداقل فشار یا حداکثر خلاء باشند. اینها حداقل فشار خلاء را که می توان در طول کاربردهای خلاء در شیلنگ حفظ کرد را تعیین می کند.

موادومتریال

شیلنگ‌های هوا و مجموعه‌های شیلنگ مجرای هوا اغلب از چندین ماده ساخته می‌شوند، اما مواد اولیه مورد استفاده بیشترین اهمیت را دارند. این مواد بر اساس خواص فیزیکی مختلف متفاوت هستند.

الاستومرها، از جمله لاستیک، به دلیل انعطاف پذیری عالی و مقاومت در برابر سایش، معمولاً برای ساخت شیلنگ های هوای کم فشار استفاده می شوند.
شیلنگ های فلوروپلیمری عمر انعطاف پذیری عالی در کاربردهای ضربه ای، مقاومت شیمیایی و خوردگی عالی و عملکرد دمای بالا را ارائه می دهند.
شیلنگ های ترموپلاستیک دارای حداقل شعاع خمشی و مقاومت عالی در پیچ خوردگی هستند.
شیلنگ های فلزی می توانند مواد جریان با دمای بالا را تحمل کنند و اغلب می توانند فشارهای بسیار بالایی را تحمل کنند. آنها می توانند سفت یا انعطاف پذیر باشند.

ویژگی های ساخت و ساز

شیلنگ‌های هوا و لوله‌های مجرای هوا ممکن است به گونه‌ای ساخته شوند که دارای تعدادی ویژگی مختلف باشند که بسته به کاربرد ممکن است مهم باشند.

ضد الکتریسیته ساکن - شیلنگ ها رسانا یا نیمه رسانا هستند تا از تجمع الکتریسیته ساکن جلوگیری کنند.
سیم پیچی - شیلنگ برای انعطاف پذیری و خاصیت ارتجاعی سیم پیچی شده است و باعث می شود آن را منبسط کرده و نگهداری آن را نسبتاً آسان کند.
راه راه - شیلنگ حاوی راه راه ها، پلیسه ها یا پیچش های مارپیچی برای افزایش انعطاف پذیری و ظرفیت فشرده سازی و کشیدگی است.
ضد له شدن - شیلنگ ها برای مقاومت در برابر له شدن یا فروریختن ناشی از نیروهای خارجی طراحی شده اند. این برای برنامه هایی که قطع جریان یا پیچ خوردگی می تواند باعث آسیب جدی به سیستم شود، مهم است.
مقاوم در برابر شعله - شیلنگ ها برای حفظ یکپارچگی خود در حضور شعله یا آتش ساخته می شوند.
شلنگ تخت - شلنگ تخت به گونه ای طراحی شده است که به طور پیش فرض ساختاری صاف و فروریخته (نه صلب) در زمانی که با مایع پر نمی شود، باشد. این ویژگی در شیلنگ هوا و شیلنگ کانال هوا کمتر دیده می شود.
تقویت شده - شیلنگ های تقویت شده با نوعی تقویت کننده ساخته می شوند که استحکام بیشتری را فراهم می کند.

استانداردها

طیف گسترده ای از استانداردهای صنعتی وجود دارد که الزامات خاصی را برای ویژگی های ساخت و عملکرد شیلنگ های هوا مورد استفاده در کاربردهای مختلف تعیین می کند. استانداردها عبارتند از SAE (انجمن مهندسان خودرو)، EN (هنجار اروپایی)، DIN (موسسه آلمانی fur Normung)، و ISO (سازمان استانداردهای بین المللی).

کاربردها

محصولات شیلنگ هوا و مجرای هوا طیف گسترده ای از کاربردها را پوشش می دهند. با این حال، به طور کلی، کاربردهای شلنگ هوا را می توان بر اساس نوع رسانه ای که انتقال می دهند به سه نوع تقسیم کرد.

جامدات حجیم - شیلنگ هوا را می توان برای حمل جامدات دانه ای یا گلوله ای در جریان هوا یا گاز ساخت. این لوله ها باید قادر به مقاومت در برابر عمل سایشی مواد جامد در حال حرکت در داخل باشند.
شلنگ هوای فشرده را می توان برای سیستم های پنوماتیک بزرگتر ساخت. این مخازن باید دارای استحکام بالا و آب بندی قوی برای جلوگیری از نشت یا آسیب باشند. هنگام استفاده با ابزارها و تجهیزاتی که با روغن روغن کاری شده اند، شیلنگ باید بتواند در برابر خوردگی غبار روغن مقاومت کند.
گازهای دیگر - شیلنگ هوا می تواند برای حمل طیف گسترده ای از گازهای مختلف برای گرمایش و سرمایش و همچنین کاربردهای صنعتی، پزشکی و نیمه هادی ساخته شود. این شیلنگ ها به مقاومت در برابر ماهیت خورنده مواد شیمیایی که حمل می کنند نیاز دارند.
