چاپگرها و پلاترهای کامپیوتری

چاپگرها و پلاترهای کامپیوتری داده های صنعتی را به صورت چاپی خروجی می دهند. آنها ممکن است برای تولید نقشه های دقیق، گرافیک، برچسب ها، نقشه ها و سایر تصاویر استفاده شوند. در حالی که هم چاپگرهای صنعتی و هم پلاترها برای تولید مجدد مواد بصری استفاده می شوند، ساخت و استفاده از آنها به روش های قابل توجهی متفاوت است.

چاپگرها  از تکنیک های چاپ مشابه آنچه در دستگاه های مصرف کننده یافت می شود استفاده می کنند. دو مورد از رایج ترین روش ها چاپ لیزری و جوهر افشان است.

چاپگرهای لیزری با عبور لیزر از روی یک درام با شارژ متفاوت، تصاویر را تولید می کنند. درام به‌طور انتخابی تونر را جمع‌آوری کرده و روی کاغذ می‌گذارد، سپس کاغذ گرم می‌شود تا تصویر به‌طور دائم ثابت شود. چاپ لیزری بسیار سریعتر از چاپ جوهر افشان است، اما معمولاً به وضوح کمتری محدود می شود و در نتیجه کیفیت تصویر نسبتاً ضعیفی دارد.

پرینترهای جوهر افشان قطرات جوهر را روی یک بستر هدایت می کنند. آنها ممکن است از یکی از روش های مختلف، از جمله چاپ پیوسته تزریقی و قطره ای (DOD) استفاده کنند. چاپ جوهر افشان در مقایسه با چاپ لیزری می تواند کیفیت تصویر بهتری داشته باشد، البته با سرعت کمی پایین تر.

نمایش تمام تولیدکنندگان چاپگرها و پلاترهای کامپیوتری

سایر تکنیک های رایج چاپ صنعتی در زیر ذکر شده است.

چاپگرهای حرارتی مستقیم از گرما برای تنظیم تصاویر واضح و واضح بر روی کاغذ حرارتی غیر پیچ خورده، ضد لک و دارای ذخایر سنگین استفاده می کنند.

چاپگرهای انتقال حرارتی از گرما و فشار برای انتقال جوهر مبتنی بر رزین از نوارهای کوچک به طور مستقیم روی کاغذ استفاده می کنند.

دستگاه های نمایشگر کریستال مایع (LCD) و دیود ساطع کننده نور (LED) مشابه پرینترهای لیزری هستند، اما از LCD یا LED برای تولید تصویر روی درام استفاده می کنند.

چاپگرهای ماتریس نقطه‌ای، پین‌هایی را به نوار جوهر می‌زنند تا نقاطی با فاصله نزدیک، اغلب با فرم‌های چند صفحه‌ای، چاپ کنند.

چاپگرهای خطی از فناوری مشابه دستگاه‌های ماتریس نقطه‌ای استفاده می‌کنند، اما برای حجم کاری بیشتر بسیار سریع‌تر هستند.

پلاترها معمولاً چاپگرهای گسترده ای هستند که برای بازتولید نقشه های معماری، نقشه ها، نمودارها و نمودارها بر روی ورق های بزرگ کاغذ طراحی شده اند. پلاترها را می توان به انواع زیر طبقه بندی کرد.

پلاترهای قلم (نشان داده شده در سمت راست) از یک خودکار یا مداد عمودی برای ترسیم تصاویر استفاده می کنند. قلم یا مداد ممکن است روی یک صفحه کاغذ ثابت حرکت کند، یا پلاتر ممکن است کاغذ را زیر یک خودکار یا مداد ثابت حرکت دهد. پلاترهای قلم کند هستند و تصاویر با کیفیت پایینی تولید می کنند، اما به دلیل هزینه پایین مالکیت، رایج ترین نوع آنها هستند.

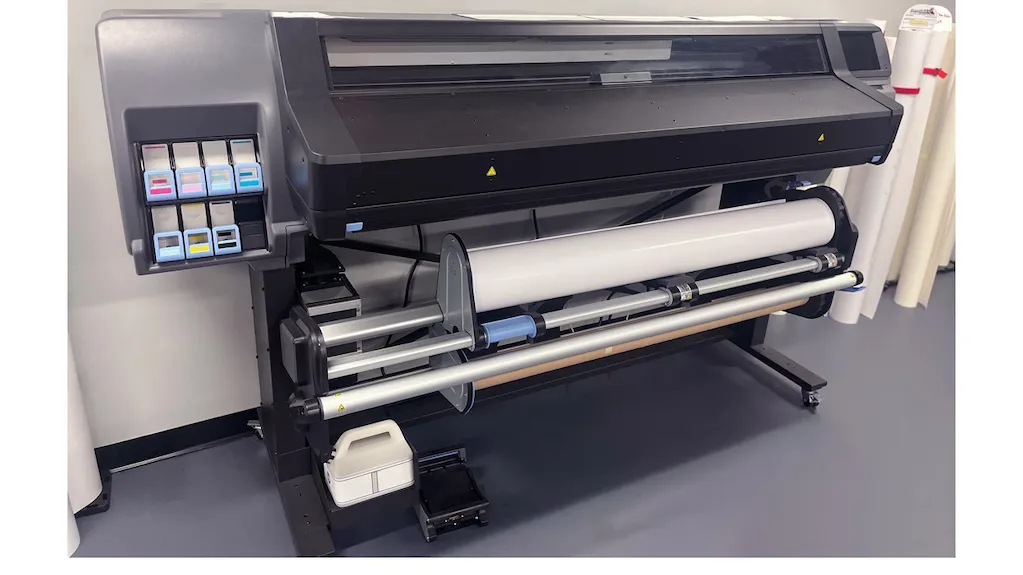

پلاترهای جوهر افشان قطرات جوهر را به روشی مشابه چاپگرهای جوهر افشان روی کاغذ می پاشند. آنها قادر به تصاویر دقیق و تمیز هستند، بسیار سریعتر از پلاترهای قلم هستند و نگهداری آنها نسبتاً گران است.

پلاترهای الکترواستاتیک کاغذ را با بارهای الکترواستاتیک علامت گذاری می کنند و آن را از طریق یک سیستم در حال توسعه برای ایجاد یک تصویر عبور می دهند. آنها تصاویری با کیفیت بالا تولید می کنند و معمولاً توسط هنرمندان گرافیک و تجاری استفاده می شود.

چاپگرهای حرارتی که از کاغذهای حساس به حرارت و پین‌های گرم شده استفاده می‌کنند، دستگاه‌های ویژه‌ای هستند که توسط نقشه‌نگاران و برای کاربردهایی که نیاز به چاپ دو رنگ در تیراژ بالا دارند، استفاده می‌شوند.

در حالی که پلاترها زمانی اجزای رایج در سیستم های طراحی به کمک کامپیوتر (CAD) بودند، تا حد زیادی توسط چاپگرهای جوهرافشان عریض جایگزین شده اند. در حالی که پلاترهای قلم ماهرتر از چاپگرها در ترسیم تصاویر پیچیده مبتنی بر خط هستند، این کار را بسیار آهسته و ناکارآمد انجام می دهند. علاوه بر این، کاهش هزینه اجزای حافظه کامپیوتر، نیاز به نسخه‌های چاپی با کیفیت بالا از طرح‌ها و چاپ‌ها را از بین برده است. پلاترها اکنون برای کاربردهای خاص مانند هنرهای گرافیکی و چاپ لمسی برای افراد کم بینا استفاده می شوند.

پلاترها در طول تاریخ از نوعی زبان کنترل چاپگر استفاده می کردند که گاهی اوقات بر اساس ASCII، FORTRAN یا BASIC بود. استفاده از این زبان ها دست و پا گیر بود و دستوراتی مانند «قلم 1 را بردارید»، «قلم را روی کاغذ بگذارید» و «500 واحد را روی محور Y حرکت دهید» را در بر می گرفت. ویدئوی زیر یک پلاتر قلمی را نشان می‌دهد که یک لوکوموتیو بخار را ترسیم می‌کند و چندین معایب پلاتر از جمله سرعت پایین، چاپ ناکارآمد و ناتوانی در سایه‌زنی یا هچ کردن را نشان می‌دهد.

انواع گرافیک

تفاوت عمده بین پلاتر و چاپگر در نوع گرافیکی است: پلاترهای قلمی دستگاه های گرافیکی برداری هستند، در حالی که اکثریت قریب به اتفاق چاپگرها از گرافیک شطرنجی استفاده می کنند.

گرافیک برداری از نقاط، خطوط، منحنی ها و اشکال برای ایجاد یک تصویر استفاده می کند. از آنجایی که همه این مؤلفه‌ها مبنای ریاضی دارند، تصاویر برداری در مقایسه با انواع شطرنجی واضح‌تر و دقیق‌تر هستند. از آنجایی که همه نمایشگرهای دیجیتال مدرن از گرافیک شطرنجی استفاده می کنند، نمایش تصاویر برداری به درجه ای از تبدیل برای سازگاری نیاز دارد.

گرافیک های شطرنجی (یا بیت مپ) از شبکه ماتریس نقطه (پیکسل) برای ایجاد تصاویر استفاده می کنند. تفاوت آنها با گرافیک های برداری در این است که آنها به وضوح وابسته هستند، به این معنی که مقیاس بندی تا رزولوشن های مختلف منجر به کاهش کیفیت می شود، همانطور که در تصاویر زیر نشان داده شده است. اکثریت قریب به اتفاق تصاویر دیجیتال در قالب گرافیک شطرنجی ذخیره می شوند که ممکن است شامل GIF، JPEG و PNG باشد.

وکتور در مقابل گرافیک شطرنجی. توجه داشته باشید که وقتی رزولوشن مقیاس‌بندی می‌شود، تصویر برداری هیچ افت کیفیتی را تجربه نمی‌کند.

استانداردها

چاپگرها و پلاترهای کامپیوتری ممکن است بر اساس استانداردهای منتشر شده طراحی، استفاده و آزمایش شوند. استانداردهای نمونه عبارتند از:

• ISO 9959-1 - ماشین‌های پیش‌نویس CNC: آزمایش ترسیم برای ارزیابی عملکرد پلاتر برداری

• ASTM F1857 - اصطلاحات استاندارد مربوط به چاپگرها و تصاویر جوهر افشان

• ASTM F1457 - اصطلاحات استاندارد مربوط به چاپگرهای لیزری
