دستگاه های استنسیل فونت ها و نمادها را بر روی مواد و زیرلایه ها برش داده یا چاپ می کنند. از آنها برای ایجاد شابلون برای علامت گذاری برنامه ها یا برای چاپ شابلون برای برنامه های SMT استفاده می شود. تجهیزات علامت گذاری برای علامت گذاری یا حکاکی محصولات و بسته ها با کد بارکد، کد لات، مهر تاریخ، گرافیک، برچسب و سایر اطلاعات استفاده می شود. تکنولوژی نصب سطحی (SMT)، روشی برای ساخت مدارهای الکترونیکی، به طور مستقیم اجزایی به نام دستگاه های نصب سطحی (SMD) را به سطح برد مدار چاپی (PCB) متصل می کند. به طور معمول، شابلون های SMT از فلز یا پلاستیک ساخته می شوند. انواع خاص شامل شابلون های خمیر لحیم کاری SMT با برش لیزری، شابلون های BGA و شابلون های دوباره کاری SMT BGA هستند. مخفف آرایه توپ-شبکه، BGA یک نوع بسته مدار مجتمع (IC) رایج برای ماشین‌های شابلون است.

انواع ماشین های شابلون

انواع مختلفی از دستگاه های شابلون وجود دارد. انتخاب ها عبارتند از:

برش شابلون دستی
برش شابلون برقی
دستگاه های شابلون دیجیتال
دستگاه های قالب گیری قالب
چاپگرهای شابلون
دستگاه های حکاکی شابلون

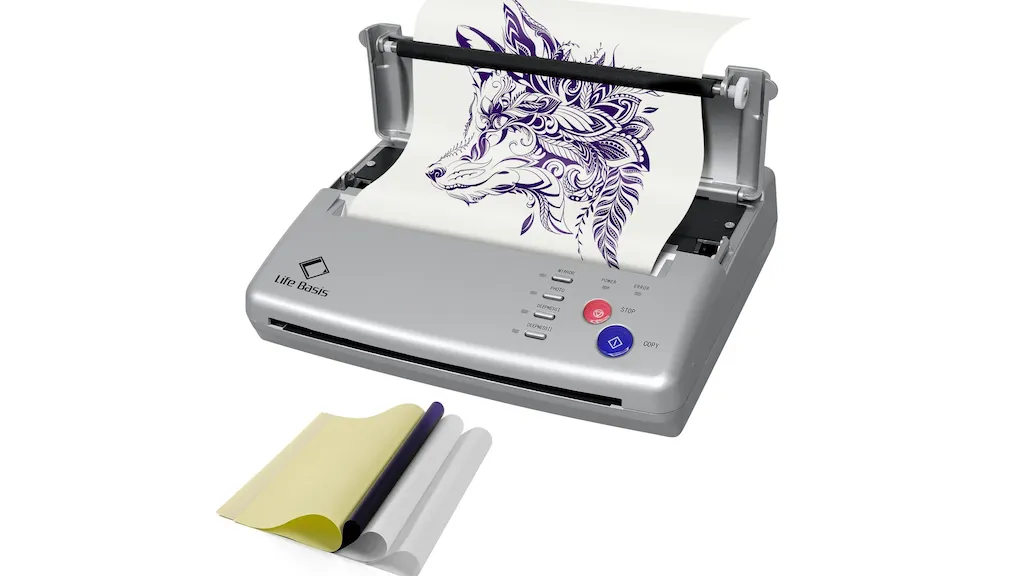

دستگاه های شابلون حرارتی

دستگاه های لیزر شابلون نیز موجود است. برش‌های شابلون دستی از مکانیزم مکانیکی برای علامت‌گذاری جعبه‌ها، جعبه‌ها و سایر سطوح استفاده می‌کنند. آنها دارای کوسه های پانچ روغن کاری شده، صفحه شماره گذاری شده و اندازه کاراکترهای متعدد هستند. برش های شابلون برقی و الکترونیکی نیروی برش بیشتری را برای موادی مانند وینیل و پلی اتیلن ایجاد می کنند. دستگاه‌های استنسیل دیجیتال یا تکثیرگرهای استنسیل دیجیتال، دستگاه‌هایی هستند که اغلب در برنامه‌های SMT استفاده می‌شوند. دستگاه‌های استنسیل دای کات از دای برش استفاده می‌کنند، فرآیندی که شکل‌ها یا قسمت‌های خالی را با چاقو برش می‌دهد. چاپگرهای استنسیل SMT در سبک های دستی، اتوماتیک و نیمه اتوماتیک عرضه می شوند. با دستگاه های دستی، اپراتور قاب را روی لبه های مخالف نگه می دارد و به صورت دستی دهانه های شابلون را با الگوهای زمین PCB تراز می کند. چاپگرهای استنسیل خودکار SMT برای برنامه های کاربردی مناسب هستند. دستگاه های استنسیل نیمه اتوماتیک برای مونتاژ SMT با حجم متوسط طراحی شده اند. دستگاه های حکاکی استنسیل شامل دستگاه های الکترولیتی اچ فلز و دستگاه های حکاکی عمقی می باشد. چندین نوع ماشین شابلون حرارتی نیز معمولاً در دسترس هستند.

مشخصات

دستگاه های استنسیل از نظر مشخصات و ویژگی ها با هم تفاوت دارند. برای مثال، برش‌های شابلون دارای مشخصات حداکثر سرعت برش، حداکثر عرض برش، نیروی برش، وزن و ابعاد هستند.

ویژگی ها عبارتند از فونت های دولتی یا نظامی، نمادهای حمل و نقل و فونت های بین المللی. چاپگرهای شابلون ممکن است دارای ویژگی هایی مانند دوربین نصب شده روی سر، دوربین مرجع و سیستم تراز بینایی پایین باشند. مشخصات محصول برای این دستگاه های شابلون شامل محدوده محور X، Y و Z می باشد. فاصله زیرین؛ و چرخش تتا
