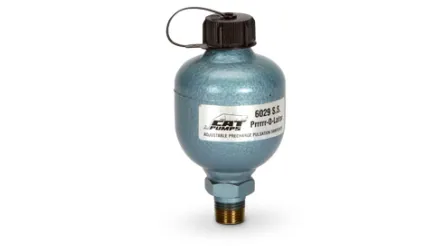

دمپرهای ضربان

اطلاعات کلی

دمپرهای  ضربان (انباشته‌کننده، سرکوب‌کننده‌های ولتاژ) برای کنترل و به حداقل رساندن ضربان‌های ناشی از عملکرد ضربه‌ای سیستم تحت فشار استفاده می‌شوند. آنها راندمان سیستم، عملکرد و عمر پمپ را افزایش می دهند. کاهش هزینه های تعمیر و نگهداری و زمان خرابی؛ و از لوله ها، کنتورها، شیرها و ابزار دقیق در برابر ضربان، لرزش و شوک هیدرولیکی محافظت می کند.

بیشتر دمپنرهای ضربان دار از مثانه یا دم برای جداسازی مایع فرآیند از گاز قابل تراکم استفاده می کنند. در جریان تخلیه پمپ، فشار مایع مثانه یا دم را جابجا می کند و گاز محبوس شده را فشرده می کند. در طول چرخه بعدی، قطع لحظه ای جریان سیال باعث انبساط گاز فشرده می شود و مثانه یا دم را مجبور می کند تا مایع انباشته شده را به داخل خط تخلیه برگرداند.

انواع

میراگرهای قابل تنظیم را می توان تنظیم یا تنظیم کرد تا محدوده فشار و نرخ پاسخ متفاوت را در خود جای دهد.

دمپرهای اتوماتیک از یک شیر در بخش غیر مرطوب دستگاه استفاده می کنند تا امکان افزایش فشار هوا را فراهم کند تا افزایش فشار مایع را متعادل کند.

دمپرهای قابل شارژ یک محفظه را با هوای فشرده یا گاز نیتروژن پر می کنند تا بالشتکی ایجاد کنند که پالس های فشار را در سیستم جذب می کند.

در مقابل، میراگرهای ضربانی پر از مایع از یک حفره پر از مایع برای صاف کردن سیستم استفاده می کنند.

دمپرهای مکش بالابر یک تثبیت کننده در سمت ورودی پمپ برای کاهش شتاب و اطمینان از تغذیه یکنواخت پمپ ایجاد می کنند.

گیره های فشار قبل از فشار سنج قرار می گیرند تا در برابر ضربان در محیط اندازه گیری شده محافظت کنند.

مشخصات فنی

مشخصات میراگرهای ضربانی شامل حداکثر فشار، ظرفیت، اندازه ورودی و نوع ورودی است. بسیاری از تامین کنندگان حداکثر فشار را بر حسب پوند بر اینچ مربع (psi) و ظرفیت را بر حسب اینچ مکعب (in3) مشخص می کنند. اندازه ورودی معمولا بر حسب اینچ بیان می شود.

انواع مختلفی از ورودی برای میراگرهای ضربانی وجود دارد.

ورودی های فلنج دار دارای سوراخ های متعدد پیچ ​​برای نصب به فلنج جفتی هستند.
ورودی های رزوه ای دارای یک اتصال رزوه ای هستند که معمولاً یک رزوه لوله است.
میراگرهای سه گیره دارای یک فلنج با پیکربندی خاص هستند که متناسب با یک گیره است.

موادوماتریال

دمپنرهای ضربان دار از مثانه یا دم ساخته شده از مواد مختلف استفاده می کنند.

اطلاعات دمپرهای ضربان

Buna-N مقاومت خوبی در برابر هیدروکربن ها و سوخت های نفتی ایجاد می کند.
اتیلن پروپیلن (EPDM) مقاومت خوبی در برابر نور خورشید، آب و هوا و ازن دارد.
پلی اتیلن کلروسولفوناته (CSM) مقاومت عالی در برابر ازن، اکسیداسیون، نور خورشید و عوامل جوی ایجاد می کند.
نئوپرن در محدوده دمایی گسترده ای استفاده می شود و چقرمگی فیزیکی فوق العاده ای را نشان می دهد.
پلی وینیل کلراید (PVC) دارای انعطاف پذیری خوب، سطح صاف و کیفیت غیر سمی است. به دلیل ماهیت خنثی آن، برخی از گریدهای پی وی سی در کاربردهای مواد غذایی و مواد شیمیایی استفاده می شود.
پلی تترا فلوئورواتیلن (PTFE) یک ترکیب نامحلول است که درجه بالایی از مقاومت شیمیایی و ضریب اصطکاک پایینی را نشان می دهد.
سیلیکون ها پلیمرهایی هستند که در برابر گرما، سرما و آب و هوا مقاومت می کنند. عایق الکتریکی؛ انتشار خوب؛ و آب گریزی

بسیاری از محصولات اختصاصی در دسترس هستند.

موادهوزینگ

انتخاب میراگرهای ضربان دار مستلزم تجزیه و تحلیل مواد مسکن است.

پلیمرهای استال روانکاری عالی، مقاومت در برابر خستگی و مقاومت شیمیایی را ارائه می دهند.

پلی وینیلیدین فلوراید (PVDF) یک فلوروپلیمر قابل پردازش مذاب با استحکام بهتر و خزش کمتر نسبت به سایر فلوروپلیمرها است.

پلی پروپیلن یک ماده ترموپلاستیک است که دارای خاصیت جریان سرد عالی، استحکام دو محوری و ازدیاد طول تسلیم است. این شبیه پی وی سی است اما به دلیل مقاومت در برابر اشعه ماوراء بنفش، هوا و ازن می تواند در کاربردهای در معرض استفاده قرار گیرد.

سایر مواد مسکن برای میراگرهای ضربان دار عبارتند از:

• آلومینیوم
• برنج
• چدن
• فولاد کربن
• فولاد ضد زنگ

  استانداردها

  MIL-D-2940 - میراگرهای فشار سیال تحت پوشش این مشخصات برای استفاده در خطوط گیج هستند و شامل دستگاه‌هایی می‌شوند که به‌عنوان تضعیف‌کننده‌های ضربانی، فشارشکن‌ها، اکولایزرهای فشار و ذخیره‌کننده‌های گیج شناخته می‌شوند، اما محدود به آن‌ها نیستند.

MIL-PRF-26873 - این مشخصات یک سرکوب کننده ولتاژ تریلر انتقال سوخت را پوشش می دهد.
