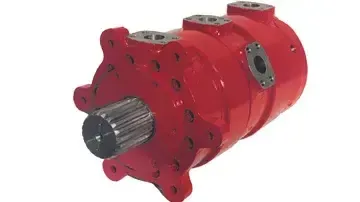

موتورهای هیدرولیک

اطلاعات کلی

موتورهای هیدرولیک توسط سیال هیدرولیک تحت فشار تغذیه می شوند و انرژی جنبشی دورانی را به دستگاه های مکانیکی منتقل می کنند. موتورهای هیدرولیک، هنگامی که توسط یک منبع مکانیکی تغذیه می شوند، می توانند در جهت معکوس بچرخند و مانند یک پمپ عمل کنند. مشخصات و ویژگی های عملیاتی مهم ترین پارامترهایی هستند که هنگام جستجوی موتورهای هیدرولیک باید در نظر گرفته شوند.

انواع موتور هیدرولیک
مهمترین ویژگی که در جستجوی موتورهای هیدرولیک باید در نظر گرفت نوع موتور است. انتخاب ها برای نوع موتور عبارتند از:

موتورهای پیستونی محوری از یک پیستون محوری برای تولید انرژی مکانیکی استفاده می کنند. جریان فشار بالا به داخل موتور، پیستون را مجبور می‌کند تا در محفظه حرکت کند و گشتاور خروجی تولید کند.

موتورهای هیدرولیک پیستونی شعاعی از پیستون هایی استفاده می کنند که به صورت شعاعی حول یک محور مرکزی برای تولید انرژی نصب شده اند. یک موتور پیستونی شعاعی شکل متناوب از چندین پیستون به هم پیوسته، معمولاً در یک الگوی ستاره ای، برای تولید انرژی استفاده می کند. منبع روغن وارد محفظه های پیستون می شود و هر پیستون جداگانه را حرکت می دهد و گشتاور تولید می کند. پیستون های متعدد جابجایی در هر دور موتور را افزایش می دهند و گشتاور خروجی را افزایش می دهند.

موتورهای دنده داخلی از چرخ دنده های داخلی برای تولید انرژی مکانیکی استفاده می کنند. سیال تحت فشار چرخ دنده های داخلی را می چرخاند و گشتاور خروجی تولید می کند.

موتورهای دنده خارجی برای تولید انرژی مکانیکی از چرخ دنده های نصب شده خارجی استفاده می کنند. سیال تحت فشار چرخ دنده های خارجی را مجبور به چرخش می کند و گشتاور خروجی تولید می کند.

موتورهای پره ای از پره برای تولید انرژی مکانیکی استفاده می کنند. سیال تحت فشار به تیغه های پره برخورد می کند و باعث چرخش آن و تولید گشتاور خروجی می شود.

مشخصات عملیاتی
مشخصات عملیاتی که برای موتورهای هیدرولیک باید در نظر گرفته شود عبارتند از:

گشتاور عملیاتی، گشتاوری است که موتور قادر به ارائه آن است. گشتاور عملیاتی مستقیماً به فشار سیال کاری تحویل داده شده به موتور بستگی دارد.

فشار عملیاتی فشار سیال کاری است که به موتور هیدرولیک تحویل داده می شود. سیال کار قبل از تحویل به موتور توسط یک منبع خارجی تحت فشار قرار می گیرد. فشار کاری بر گشتاور عملیاتی، سرعت، جریان و اسب بخار موتور تأثیر می گذارد. موتور هیدرولیک

سرعت عملیاتی سرعتی است که در آن قطعات متحرک موتورهای هیدرولیک می چرخند. سرعت عملیات با دور بر دقیقه یا اصطلاحات مشابه بیان می شود.

دمای عملیاتی محدوده دمای سیالی است که موتور می تواند در خود جای دهد. حداقل و حداکثر دمای کار به مواد اجزای داخلی موتور بستگی دارد و می تواند بین محصولات بسیار متفاوت باشد.

قدرتی که موتور قادر به ارائه آن است به فشار و جریان سیال از طریق موتور بستگی دارد.

جریان سیال از طریق موتور بر حسب گالن در دقیقه یا واحدهای مشابه بیان می شود.

ویسکوزیته سیال معیاری از مقاومت سیال در برابر برش است و بر حسب سانتی پویز اندازه گیری می شود. سانتی پویز یک واحد متریک رایج ویسکوزیته دینامیکی است که برابر با 0.01 پویز یا 1 میلی پاسکال ثانیه است. ویسکوزیته دینامیکی آب در دمای 20 درجه سانتیگراد حدود 1 سانتی پویز است. واحد صحیح cP است، اما cPs و cPo گاهی اوقات استفاده می شود.

جابجایی در هر دور حجم سیال جابجا شده در هر دور موتور است و بر حسب سانتی متر مکعب (سی سی) در هر دور یا واحدهای مشابه اندازه گیری می شود.

وزن موتور بر حسب پوند یا واحدهای مشابه اندازه گیری می شود.

ویژگی‌های اضافی که باید در هنگام جستجوی موتورهای هیدرولیک در نظر گرفت عبارتند از: قابلیت نصب در هر موقعیتی، امتیاز برای کار مداوم و عملکرد بی‌صدا.

استانداردها
ISO 4392-1 - قدرت سیال هیدرولیک

ISO 9206 - هوافضا - موتورهای هیدرولیک جابجایی ثابت - مشخصات کلی

SAE AS7997 - مشخصات کلی موتورها، هیدرولیک هواپیما، جابجایی ثابت

GOST 20719 - موتورهای هیدرولیک - پذیرش و روش های آزمایش
