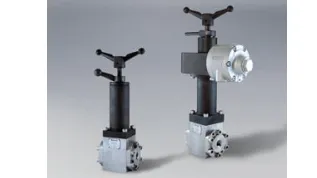

تنظیم کننده های فشار

اطلاعات کلی

تنظیم کننده های فشار هیدرولیک فشار خروجی یک سیستم هیدرولیک را در یک مقدار تنظیم شده حفظ می کنند تا نوسانات در یک خط تحت فشار را به حداقل برسانند.

تنظیم کننده های فشار هیدرولیک محدوده فشار خاصی را حفظ می کنند و معمولاً به عنوان شیرهای تخلیه یا شیرهای تخلیه تخلیه شناخته می شوند. در سیستم های قدرت هیدرولیک، این رگولاتورها هم سیال در حال پمپاژ را تخلیه می کنند و هم فشار کاری تنظیم شده را تنظیم می کنند. تمام پمپ های با حجم ثابت جابجایی مثبت برای مدارهای هیدرولیک به یک شیر تخلیه نیاز دارند تا سیستم را از فشار اضافی محافظت کند. پمپ های با حجم ثابت، بدون توجه به فشار، مقدار مشخصی از سیال را هنگام چرخش حرکت می دهند. اگر سیستم از آن سیال استفاده نمی کند، باید برای جلوگیری از فشار بیش از حد سیستم تخلیه شود. هنگامی که یک پمپ از طریق یک مدار مرکز باز تخلیه می شود یا محرک ها در حرکت هستند، حرکت سیال مشکلی ایجاد نمی کند. هنگامی که محرک ها یا موتورها با دریچه ای که هنوز سیال را به آن دستگاه ها می فرستد متوقف می شوند، یک شیر تسکین لازم است.

در یک مدار هیدرولیک، یک تنظیم کننده فشار هیدرولیک باز می شود و هنگامی که فشار از مقدار تنظیم شده بیشتر شد، سیال را دور می زند. سپس با کاهش فشار، شیر دوباره بسته می شود. این شیر به عنوان یک دریچه کاهش فشار عمل می کند و می تواند در هر زمان بدون مداخله سیال را دور بزند.

بسیاری از مدارهای پمپ هیدرولیک در طول چرخه به این قابلیت دور زدن بستگی دارند و برخی حتی در زمان بیکاری سیال را دور می زنند. مداری که به خوبی طراحی شده باشد به ندرت سیال را دور می زند مگر اینکه نقصی وجود داشته باشد. محدود کردن مایعات دور زدن بیشتر مشکلات گرمای بیش از حد را از بین می برد و در مصرف انرژی صرفه جویی می کند.

تنظیمات
یک رگولاتور هیدرولیک معمولاً از فولاد، فولاد پوشش داده شده یا فولاد ضد زنگ ساخته می شود و دارای اتصالات مختلفی است. رگولاتورهای هیدرولیک به گونه ای طراحی شده اند که حتی با افزایش فشار در خط، مهر و موم را محکم نگه دارند.

کاربردها

این دستگاه ها ممکن است در کاربردهای زمینی استفاده شوند یا ممکن است به طور ویژه برای کار در زیر آب طراحی شوند.
