فیلم های نشان دهنده فشار

فیلم‌های نشان‌دهنده فشار از جوهرهای ریز کپسوله شده یا پوشش‌های انتقالی برای نشان دادن، اندازه‌گیری و/یا ترسیم تنش تماس یا تغییرات فشار در سطح سطح استفاده می‌کنند. آنها از یک یا دو ورقه تشکیل شده و دارای لایه‌های رنگ‌ساز و توسعه‌دهنده رنگ جداگانه هستند.

انواع فیلم های نشان دهنده فشار

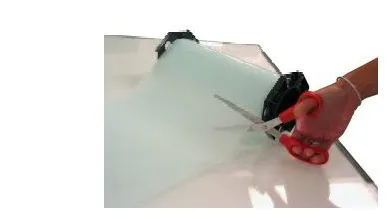

فیلم های نشان دهنده فشار توسط رول یا ورق فروخته می شوند و از نظر اندازه، مواد و عملکرد متفاوت هستند. از نظر نوع محصول، تامین‌کنندگان ممکن است فیلم‌های نشان‌دهنده فشار را به‌عنوان فشار بالا، فشار فوق‌العاده بالا، فشار متوسط، فشار پایین، فشار فوق‌العاده کم، فشار فوق‌العاده کم یا فشار بسیار پایین تعیین کنند.

محصولات برای کاربردهای کم فشار از دو ورقه (دو لایه) تشکیل شده اند که هر دو با پایه پلاستیکی مانند پلی اتیلن ترفتالات (PET) هستند. یک فیلم با مواد تشکیل دهنده رنگ و دیگری با مواد تشکیل دهنده رنگ پوشانده شده است. طرف‌های پوشش‌داده‌شده روبه‌روی یکدیگر قرار می‌گیرند، به طوری که هنگام اعمال فشار، میکروکپسول‌های روی فیلم تشکیل‌دهنده رنگ، رنگ را به مواد تشکیل‌دهنده رنگ منتقل می‌کنند. فیلم های فشار متوسط ​​و بالا معمولا تک ورق هستند.

انتخاب فیلم ها

فیلم های نشان دهنده فشار دارای مشخصات محصول برای خواص مختلف هستند. مهمترین آنها محدوده فشار، محدوده دما، قابلیت استفاده مجدد و ماندگاری است.

• محدوده فشار محدوده فشارهایی است که فیلم نشان‌دهنده می‌تواند به دقت به آن پاسخ دهد، که معمولاً با مگا پاسکال (MPa) یا پوند بر اینچ مربع (psi) اندازه‌گیری می‌شود.

• محدوده دما محدوده دماهایی است که در آن فیلم به درستی عمل می کند.

• قابلیت استفاده مجدد این است که آیا فیلم نشان دهنده باید پس از استفاده دور ریخته شود یا می توان چندین بار از آن استفاده کرد.

• ماندگاری این است که نشانه های روی یک فیلم دائمی باشند یا موقت.

ضخامت، دقت، و محدوده رطوبت توصیه شده نیز باید در نظر گرفته شود تا با محیطی که فیلم در آن استفاده می شود و کاربرد آن متناسب باشد.

برنامه های کاربردی

کاربردهای فیلم‌های نشان‌دهنده فشار از صنعتی تا کاربردهای تجربی شامل لنت‌های ترمز، اتصالات پیچ‌دار، سلول‌های سوختی، آب‌بندی حرارتی، نمایشگرهای کریستال مایع (LCD)، اندازه‌گیری آج تایر، جوشکاری اولتراسونیک و پرداخت ویفر می‌باشد.
