مواد جاذب رادار

مواد و ساختارهای جاذب رادار برای جذب امواج رادار و به حداقل رساندن یا حذف انعکاس طراحی شده اند. انرژی جذب شده به گرما تبدیل می شود. از آنجایی که این امواج راداری برگردانده نمی شوند، مواد جاذب رادار (RAM) و ساختارهای جاذب رادار (RAS) امضای کاهش یافته را برای تشخیص فراهم می کنند. به طور معمول، RAM و RAS در برنامه‌های دفاعی و در فعالیت‌های ارتباطی تجاری که نیاز به جذب تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) دارند، استفاده می‌شوند. EMI به انتشارات الکترومغناطیسی ناخواسته ای اشاره دارد که می تواند با عملکرد تجهیزات الکتریکی تداخل یا تخریب کند. RFI انرژی الکتریکی ناخواسته در محدوده فرکانسی است که توسط انتقال RF استفاده می شود.

مشخصات

مواد و ساختارهای جاذب رادار در عملکرد جذب الکترومغناطیسی متفاوت هستند. آنها مشخصات محصول را برای محدوده فرکانس، مقاومت سطح، دمای عملیاتی، ضریب فرم و ضخامت دارند. معمولاً از مواد مغناطیسی با کارایی بالا برای تولید مواد جاذب رادار در محدوده 1 گیگاهرتز تا 40 گیگاهرتز استفاده می شود. برای ایجاد صفحات EMI که برای استفاده در طیف وسیعی از فرکانس های مایکروویو مناسب هستند، بسترهای مختلف و مواد پرکننده انتخاب می شوند. این مواد از نظر ترکیب، وزن مخصوص و دمای سرویس متفاوت هستند. ورق های انعطاف پذیر دارای ویژگی های فیزیکی الاستومرها هستند. آنها معمولاً با سرکوب میدان های مغناطیسی در منبع خود، نویز تابش شده را کاهش می دهند.

انواع

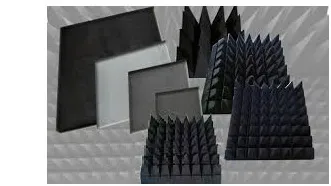

• جاذب های فوم بسیار سبک وزن ورق بارگذاری شده با کربن رسانا و جاذب های شکلی هستند که سطوح بالایی از اتلاف را در زوایای فرود معمولی و غیرعادی فراهم می کنند. آنها با یک پوشش گرادیان پیوسته تولید می شوند که عملکرد از دست دادن بازتاب پهنای باند را ایجاد می کند.

• جذب کننده های امواج سطحی الاستومرهایی هستند که به شدت بار مغناطیسی دارند. جاذب‌های موج سطحی به گونه‌ای طراحی شده‌اند که بیشترین تلفات را از خود نشان دهند و برای اعمال روی سطح رسانا یا فلز در نظر گرفته شده‌اند.

• رنگ توپ آهنی از ذرات ریز آهنی تشکیل شده است که با آهن کربونیل یا فریت پوشانده شده اند. این ذرات شبیه دانه های فریت و ذرات کربن سیاه موجود در ورقه های پلیمری نئوپرن هستند که در برخی کاربردهای نظامی استفاده می شود.

• جذب کننده های فرکانس پایین تلفات بالایی را در فرکانس های زیر مایکروویو نشان می دهند. جاذب های فرکانس پایین با ذرات مغناطیسی شکلی طراحی شده اند که نفوذپذیری بالایی از خود نشان می دهند.

• جاذب‌های جاومن یا لایه‌های جاومن، مواد و ساختارهای جاذب رادار هستند که از تکنیک‌های تداخل امواج برای خنثی کردن امواج منعکس شده استفاده می‌کنند.

• جذب‌کننده‌های فرکانس تنظیم‌شده یا جذب‌کننده‌های فرکانس تشدید، در فرکانس‌های خاص افت انعکاس مشخصی دارند.

• جاذب های تشدید حفره به طور خاص طراحی شده اند تا تلفات زیادی در یک حفره مایکروویو داشته باشند.

برنامه های کاربردی

مواد و ساختارهای جاذب رادار احتمالاً به دلیل استفاده از آنها در فناوری رادارگریز مانند روی سطوح F-117 Nighthawk نیروی هوایی ایالات متحده شناخته شده است. RAS و RAM علاوه بر استفاده در بمب افکن های مخفی، در برنامه های تجاری ارتباطات مایکروویو استفاده می شوند. اخیراً از RAM در محیط‌های غیرنظامی و تجاری برای کاهش پراکندگی رادار از ساختمان‌های بزرگ در فرودگاه‌ها استفاده می‌شود که می‌توانند با سیستم‌های راداری هوانوردی غیرنظامی تداخل داشته باشند. نمونه‌های استفاده از لوازم الکترونیکی مصرفی شامل آنتن‌ها، رادیو خودرو، تلفن‌های همراه و ایستگاه‌های پایه مخابراتی است.
