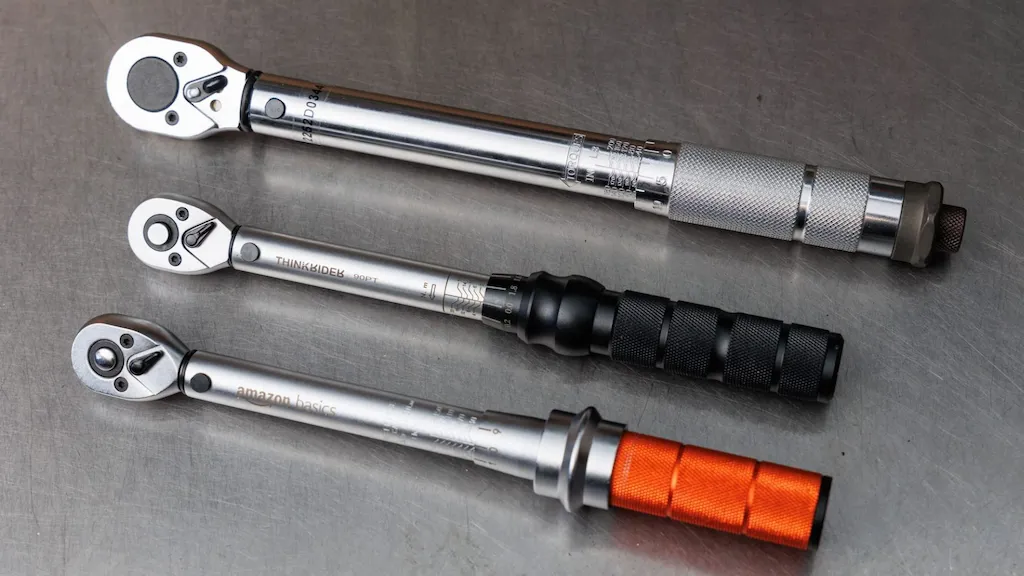

آچارهای گشتاور

نمایش تمام سازندگان آچار گشتاور

آچارهای گشتاور ابزارهای دستی دقیقی هستند که برای اعمال مقدار خاصی از گشتاور به یک بست استفاده می شود. این ابزار با گشتاور قابل تنظیم در درجه اول برای جلوگیری از سفت شدن بیش از حد یا کمتر از بست ها استفاده می شود. هم بست های سفت شده بیش از حد و هم به روش های مختلف خطرناک هستند که می تواند منجر به خرابی نهایی بست شود.

آچارهای گشتاور فقط باید برای سفت کردن بست ها استفاده شود و هرگز برای شل شدن. گشتاور مورد نیاز برای برداشتن بست ممکن است بیشتر از گشتاوری باشد که برای سفت کردن آن استفاده می شود.

انواع آچار گشتاور

رایج ترین نوع آچارهای گشتاور شبیه آچارهای سوکتی با دسته بلند برای اعمال گشتاور و مکانیزم های داخلی خاص است. سایر انواع سر آچار گشتاور نیز علاوه بر سبک سوکتی موجود است، از جمله انواع سر شبیه آچارهای آچاری با انتهای باز، آچارهای آچار حلقه ای، آچارهای سر قابل تنظیم و آچارهای آچار قلابی.

آچارهای گشتاور به دو دسته اصلی تقسیم می شوند:

• آچارهایی که مقدار گشتاور از پیش تعیین شده را اعمال می کنند

• آچارهایی که میزان گشتاور اعمال شده را اندازه گیری می کنند

آچارهای گشتاور با مکانیزم های داخلی مختلفی تولید می شوند که رایج ترین آنها در زیر ذکر شده است.

آچارهای گشتاور نوع پرتو مقدار گشتاور را اندازه گیری می کنند و با ماده ای ساخته می شوند که هنگام اعمال گشتاور خم می شود. آچارهای گشتاور تیر دارای میله ثانویه و کوچکی هستند که تحت فشار قرار نمی گیرد و با اعمال گشتاور حرکت نمی کند. یک نشانگر آنالوگ که گشتاور اعمال شده را نشان می دهد روی دسته نصب شده است. آچارهای گشتاور پرتو ارزان‌ترین، ساده‌ترین و بادوام‌ترین نوع آچار گشتاور هستند، اما دقیق‌ترین نیستند.

آچارهای گشتاور پرتوی انحرافی که به آن پرتوهای منحرف دوگانه نیز گفته می شود، بر خلاف فنر پیچشی که در برخی آچارهای گشتاور دیگر یافت می شود، گشتاور را از طریق یک تیر خمشی منتقل می کنند. آچارهای گشتاور پرتوی انحرافی دوگانه توسط وارن و براون ، یک شرکت استرالیایی اختراع شدند. آچارهای گشتاور پرتو انحرافی حاوی یک مقیاس کشویی است که می تواند تا سطح گشتاور مورد نظر تنظیم شود. هنگامی که گشتاور مورد نظر اعمال می شود، پرتو منحرف کننده با مقیاس لغزنده تماس می گیرد و دکمه ای را فشار می دهد که صدایی قابل شنیدن ایجاد می کند و یک نشانگر قابل مشاهده آزاد می کند.

آچارهای گشتاور نوع کلیک هنگامی که به گشتاور انتخابی رسیده باشد در حین سفت شدن صدای کلیک ایجاد می کنند. علامت گذاری روی دسته نشان دهنده تنظیم توک است. آچارهای نوع کلیک حاوی یک مهار توپ و یک فنر هستند که برای گشتاورهای مشخص کالیبره شده است. هنگامی که گشتاور به دست می آید، توپ از سوراخ خارج می شود و از گشتاور بیش از حد جلوگیری می کند.

آچارهای تورک دایل دارای یک صفحه آنالوگ هستند که میزان گشتاور اعمال شده را نشان می دهد. هنگامی که گشتاور اعمال می شود، یک مکانیسم دقیق، یک میله فشار دهنده را فشار می دهد، که به نوبه خود یک نشانگر را روی نشانگر آنالوگ فشار می دهد. آچارهای گشتاور شماره گیری در سه پیکربندی اصلی موجود هستند.

• آچارهای گشتاور صفحه ساده شامل یک سبک اشاره گر است که مقدار گشتاور روی صفحه را نشان می دهد.

• شماره گیری با آچار گشتاور سیگنال دارای سیگنالی مانند چراغ یا آژیر است که با رسیدن به مقدار گشتاور از پیش تعیین شده فعال می شود.

• شماره گیری با آچار گشتاور حافظه حاوی یک اشاره گر ثانویه است که به عنوان نشانگر حافظه شناخته می شود. اشاره گر حافظه توسط نشانگر اصلی فشار داده می شود و بالاترین سطح گشتاور اعمال شده را نشان می دهد.

آچارهای گشتاور الکترونیکی از یک فشار سنج برای اندازه گیری گشتاور استفاده می کنند و مقادیر گشتاور را روی نمایشگر دیجیتال نمایش می دهند. آچارهای گشتاور الکترونیکی ابزارهای بسیار دقیقی هستند که قادر به دقت 1% یا بهتر هستند. آچارهای گشتاور الکترونیکی مزایای دیگری نسبت به آچارهای نوع مکانیکی دارند، از جمله:

• توانایی به یاد آوردن اندازه گیری های گشتاور و نمایش آنها

• تعداد دفعاتی که یک گشتاور مشخص اعمال شده است را بشمارید

• اتصال به یک واحد سیگنال خارجی که یک سیگنال را با رسیدن به گشتاور نمایش می دهد

• خروجی سیگنال قرائت شده به کامپیوتر یا چاپگر برای ضبط یا تجزیه و تحلیل

• واحدهای قابل انتخاب

• فناوری ارتباط بی سیم

آچارهای گشتاور الکترونیکی قابل برنامه ریزی که به آنها آچارهای زاویه ای نیز گفته می شود، مشابه آچارهای الکترونیکی هستند، اما زاویه گشتاور آستانه را با استفاده از ژیروسکوپ یا سنسور زاویه اندازه گیری می کنند.

آچار گشتاور مکاترونیک عناصر آچار گشتاور نوع کلیک را با الکترونیک مدرن ترکیب می کند. خوانش گشتاور را می توان به صورت مکانیکی یا دیجیتال نشان داد.

کالیبراسیون

کالیبراسیون آچار گشتاور برای خواندن دقیق بسیار مهم است. برخی از آچارها مانند نوع کلیک را می توان با استفاده از وزنه یا فلس ماهی کالیبره کرد، اما آچارهای پیچیده تر باید توسط یک متخصص کالیبراسیون معتبر کالیبره شوند. آچارهایی که افتاده اند باید کالیبراسیون آنها بررسی شود. استانداردهای آچار گشتاور توسط BS EN ISO 6789 نشان داده شده است - "ابزار مونتاژ برای پیچ ها و مهره ها - ابزارهای گشتاور دستی - الزامات و روش های آزمایش برای آزمایش انطباق طراحی، تست انطباق کیفیت و روش کالیبراسیون مجدد".

برنامه های کاربردی

آچارهای گشتاور در بسیاری از کاربردها که یک مهره یا بست نیاز به سفت کردن دارد، از جمله صنعتی و خودروسازی استفاده می شود. کاربرد آچار تا حد زیادی با محدوده گشتاوری که برای تحویل آن طراحی شده است تعیین می شود. به عنوان مثال، آچارهای مورد استفاده در صنایع خودروسازی یا صنایع سنگین باید قابلیت ارائه گشتاور بالا را داشته باشند، در حالی که ابزارهای مورد استفاده در صنایع سبک تر دارای قابلیت گشتاور کمتری هستند.
