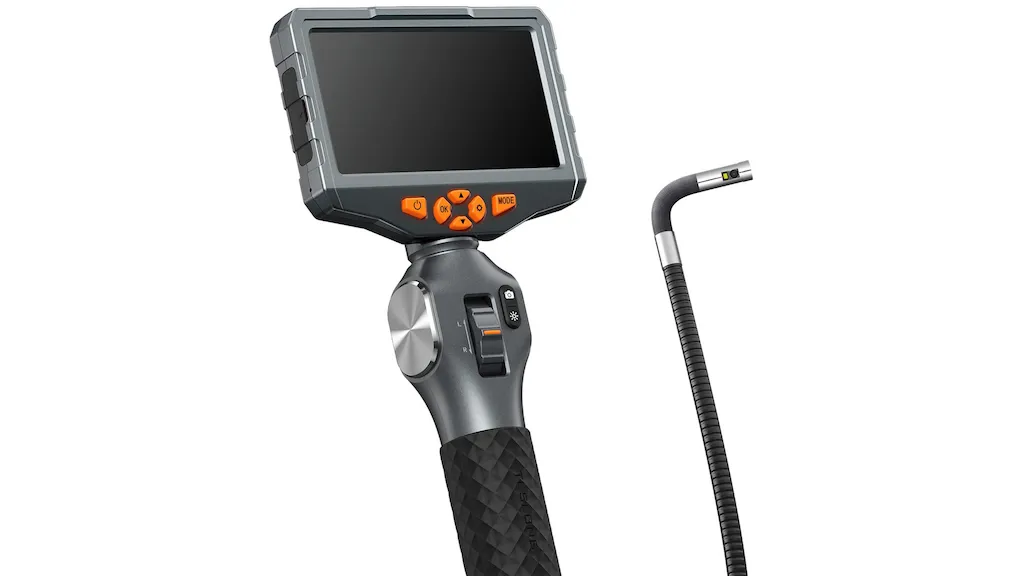

بوروسکوپ ها

به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقه

بورسکوپ‌های Swing Prism دارای یک منشور قابل تنظیم در انتهای عینی ابزار هستند که به اپراتور اجازه می‌دهد تا جهت دید را از 45 درجه جلو تا 115 درجه یکپارچه کنترل کند، بنابراین امکان اسکن منطقه را فراهم می‌کند. بوروسکوپ ها (یا بوروسکوپ ها) ابزارهای بازرسی نوری هستند که از یک لوله توخالی با یک چشمی و یک عدسی در انتهای مخالف تشکیل شده است.

در حالی که بورسکوپ ها به اشکال مختلف تولید می شوند، همه دستگاه ها شامل یک لوله توخالی، یک منبع نور، یک چشمی (که معمولاً حاوی وسیله ای برای بزرگنمایی است) و نوعی انتقال تصویر از انتهای دوربین به چشمی (اغلب نوری) هستند. لنز یا دوربین فیلمبرداری ). آنها عمدتاً برای بازرسی بصری مناطقی استفاده می‌شوند که ابزارهای دیگر برای بررسی ترک‌ها، نقص‌های پوشش، حفره‌ها، سوراخ‌ها، خوردگی و سایر شاخص‌های مشکل مهم در دسترس نیستند. همانطور که در زیر ذکر شد، بورسکوپ ها می توانند انعطاف پذیر یا صلب باشند و از چندین ابزار برای انتقال تصاویر استفاده کنند.

نمایش تمام سازندگان بوروسکوپ

یک بورسکوپی سفت و سخت معمولی در زیر نشان داده شده است. این دستگاه خاص شامل یک آداپتور چراغ قوه برای ارائه روشنایی تصویر است، همانطور که در تصویر نشان داده شده است.

برنامه های کاربردی

بورسکوپ ها برای بازرسی سوراخ ها و حفره های دستگاه ها و انواع مختلف تجهیزات، از جمله موارد ذکر شده در زیر، مفید هستند.

توربین ها
قطعات ریخته گری
نمای داخلی ساختمان (پزشکی قانونی و بازرسی عمومی)
اجزای خودرو - انژکتورهای سوخت، سیلندرهای موتور، موتورها و منیفولدها
مخازن و دیگهای بخار
پمپ ها و شیرها
استفاده تخصصی نظامی - بازرسی سوراخ تفنگ، نظارت

استفاده از بورسکوپ انعطاف پذیر (فیبرسکوپ) برای بازرسی یک حفره.

انواع بورسکوپ

بوروسکوپ ها را می توان به دو روش مختلف طبقه بندی کرد: بر اساس صلبیت لوله یا نوع رله تصویر.

صلب در مقابل انعطاف پذیر

لوله بورسکوپ ممکن است سفت یا انعطاف پذیر باشد. بورسکوپ های سفت و سخت شامل برخی از ارزان ترین طرح ها هستند، زیرا معمولاً فقط شامل یک لوله توخالی، چشمی، یک منبع نور و یک یا چند لنز رله هستند. لنزهای مورد استفاده در بورسکوپ های سفت و سخت معمولاً از نوع آکرومات ، لنزهای GRIN یا طرح های هارولد هاپکینز هستند. در حالی که بورسکوپ های سفت و سخت مقرون به صرفه و موثر هستند، عیب بزرگ آنها این است که مشاهده آنها به طور موثر به یک خط مستقیم محدود می شود. هنگام بازرسی برخی از نهادها، مانند لوله های مستقیم، سیلندرهای موتور، و انژکتورهای سوخت، بورسکوپ های سفت و سخت موثر هستند.

یک بورسکوپی سفت و سخت شکسته، که اجزای ذکر شده در بالا را نشان می دهد.

بورسکوپ های انعطاف پذیر بسیار متنوع تر از انواع سفت و سخت هستند. از آنجایی که آنها به وسایل اضافی برای انتقال تصویر به چشمی نیاز دارند، ساخت و خرید آنها گرانتر است. انواع انعطاف پذیر شامل فیبرسکوپ و بورسکوپی است که در زیر توضیح داده شده است.

برای بررسی حفره های داخل بدن انسان از بورسکوپی های تخصصی به نام آندوسکوپ استفاده می شود. در حالی که این دستگاه‌ها معمولاً انعطاف‌پذیر هستند، برخی از دستگاه‌های سفت و سخت نیز تولید می‌شوند.

نوع رله

اپتیک رله کیفیت تصویر بورسکوپ را تعیین می کند.

انواع رله صلب

بورسکوپ های صلب ممکن است از یکی از سه نوع رله مختلف برای انتقال تصویر استفاده کنند.

آکرومات ها عدسی های دوتایی (دوگانه) هستند که به طور خودکار انحراف کروماتیک و کروی را اصلاح می کنند. اینها گزینه های مقرون به صرفه هستند اما معمولاً فقط در بورسکوپ های با قطر بزرگ استفاده می شوند.

طراحی هاپکینز سیستمی است که توسط هارولد هاپکینز، فیزیکدان بریتانیایی ابداع شده است که شامل قرار دادن دقیق لوله های شیشه ای صیقلی متعدد به جای لنزهای کوچک است. رله‌های هاپکینز کیفیت تصویر عالی را برای کاربردهای بورسکوپی با قطر متوسط به ارمغان می‌آورند، اما با توجه به ماهیت ظریف اپتیک درگیر، تولید و نگهداری آنها خسته‌کننده است.

رله‌های شاخص گرادیان (GRIN) به روشی مشابه طرح‌های هاپکینز عمل می‌کنند، اما تولید و استفاده ساده‌تر هستند. به عنوان مثال، یک میله GRIN منفرد قادر است همان عملکرد 24 لوله جداگانه هاپکینز را انجام دهد. بنابراین، اپتیک شاخص گرادیان بهترین ترکیب کیفیت و هزینه را به همراه دارد. این نوع رله معمولاً برای بورسکوپ های با قطر کوچک تا متوسط استفاده می شود.

مقایسه تصویری رله های GRIN در مقابل هاپکینز. توجه داشته باشید که هر دو رله خروجی نوری یکسانی را با ابزارهای مختلف تولید می کنند.

انواع رله انعطاف پذیر

انواع رله انعطاف پذیر شامل فیبرهای نوری و سیگنال های ویدئویی دیجیتال می باشد. این دستگاه‌ها به ترتیب در راهنمای مشخصات فیبرسکوپ و راهنمای مشخصات ویدیوسکوپ توضیح داده شده‌اند .

مشخص کردن بوروسکوپ ها

هنگام انتخاب بورسکوپ برای یک کاربرد خاص، مشخصات مربوط به لوله و میدان دید دستگاه باید در نظر گرفته شود.

سازندگان بورسکوپ معمولاً قطر و طول لوله را ارائه می دهند. این دو مقدار باید پس از تعیین اندازه و عمق جسم یا فضای مورد بازرسی به دقت در نظر گرفته شوند.

زاویه دید و میدان دید

زاویه دید (یا جهت دید [DOV]) و میدان دید (FOV) هر دو بر حسب درجه مشخص می‌شوند. زاویه دید نمای دستگاه را نسبت به یک خط طولی فرضی از طریق لوله اسکوپ توصیف می کند. راهنمای انتخاب بورسکوپ بورسکوپی که مستقیماً به آن نگاه می کند دارای زاویه دید 0 درجه است، در حالی که گفته می شود اسکپی که نمای بیرونی لوله را ارائه می دهد دارای زاویه 90 درجه است. بورسکوپی ها با زاویه دید دوم می توانند لوله کشی و دیگر حفره های باریک را با جزئیات بیشتری نسبت به زاویه دید مستقیم بازرسی کنند.

میدان دید را می توان به صورت مخروطی در نظر گرفت که فراتر از نوک (یا انتهای دیستال) لوله است. همانطور که در زیر نشان داده شده است، میدان دید 30 درجه منجر به یک تصویر با فوکوس باریک می شود، در حالی که نمای 120 درجه بسیار گسترده تر است اما قادر به بزرگنمایی کمتر است. انتخاب یک FOV به فاصله شی مورد بازرسی از نوک لوله بستگی دارد. با افزایش فاصله از نوک، زاویه دید باید کاهش یابد (و در نتیجه بزرگنمایی و کیفیت تصویر افزایش می یابد).

عمق میدان (DOF) مشخصاتی است که نزدیک به FOV است. DOF فاصله نوک لوله تا دورترین جسم را که به وضوح متمرکز به نظر می رسد را توصیف می کند.

تصویر زیر هر دوی این زوایا را برای بورسکوپی نمای جانبی نشان می دهد. این دستگاه خاص بین 45 درجه و 115 درجه DOV قابل تنظیم است، با FOV احتمالی 120 درجه. توجه داشته باشید که همانطور که مشخص شد، یک DOV 90 درجه مستقیماً به سمت بالا و یک DOV 115 درجه تا حدودی به سمت عقب از انتهای دیستال لوله در سمت چپ اشاره می کند.
