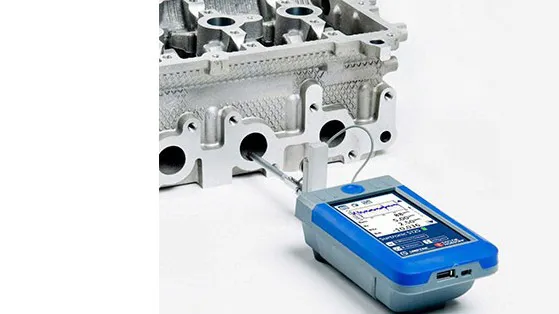

تجهیزات اندازه گیری عیوب سطح

تجهیزات اندازه‌شناسی سطح برای اندازه‌گیری سطح و/یا هندسه اجزای مهندسی استفاده می‌شود. بافت سطح و ویژگی های توپولوژی که می توان شناسایی کرد شامل زبری، کانتور، فرم، موجی بودن و نقص است.

انواع تجهیزات اندازه گیری سطح

دو نوع اصلی تجهیزات اندازه گیری سطح وجود دارد: گیج های فرم و پروفیلومترهای سطح.

• گیج‌های فرم ، سیستم‌های اندازه‌گیری فرم، و ماشین‌های اندازه‌گیری کانتور برای بررسی پارامترهایی مانند گرد بودن، زاویه‌ای بودن، مربعی بودن، صافی، صافی، برآمدگی، مخروطی و تمرکز استفاده می‌شوند.

• پروفیلومترهای سطح زبری، موج و سایر پارامترهای بافت سطحی را با روش تماسی یا غیر تماسی اندازه گیری می کنند.

الف ابزارهای تماسی یا مبتنی بر قلم، یک ابزار نوک تیز و نوک تیز را روی سطح می‌کشند. تغییرات ارتفاع نوک ثبت می‌شود و سپس برای تشکیل یک نمایه بافت سطح استفاده می‌شود. اکثر تجهیزات مترولوژی سطحی مبتنی بر تماس یا قلم یک نمایه دو بعدی (2 بعدی) یا خطی را ارائه می دهند.

ب ابزارهای غیر تماسی بافت سطح را با اسکن نوری سطح با نور یا لیزر اندازه گیری می کنند. پروفیلومترهای نوری یا مبتنی بر نور نیز می توانند از مثلث یا تداخل سنجی برای اندازه گیری یا گرفتن نمایه سطح استفاده کنند. دستگاه های غیر تماسی می توانند اندازه گیری های سه بعدی (3 بعدی) یا توپوگرافی منطقه ای را ارائه دهند.

نمایش تمام سازندگان تجهیزات اندازه گیری سطح

قابلیت های اندازه گیری

تجهیزات اندازه گیری سطح از نظر قابلیت های اندازه گیری متفاوت است. فرم گیج ها و پروفیلومترهای سطح می توانند علاوه بر اندازه گیری های دو بعدی یا سه بعدی، پارامترهای مختلفی را نیز اندازه گیری کنند.

• هم محوری اندازه گیری یک محور به محور دیگر است.

• استوانه ای بودن وضعیت یک سطح چرخشی است که در آن همه نقاط روی سطح از یک محور مشترک فاصله دارند.

• مخروطی یک تغییر باریک یا دیفرانسیل در قطر در امتداد بعد محوری یا طول یک قطعه استوانه‌ای است.

• صافی تمام نقاط روی سطح یک قطعه را در یک صفحه قرار می دهد.

• خروج از مرکز نسبتی است که شکل یک مقطع مخروطی را توصیف می کند. تمرکز دو برابر خروج از مرکز است.

• محتوای هارمونیک یا تغییرات شکل موج‌های مکرر هستند که در یک چرخش 360 درجه رخ می‌دهند. اکثر تجهیزات مترولوژی سطح، فرکانس های هارمونیک را در موج در هر دور (UPR) توصیف می کنند.

قابلیت‌های اندازه‌گیری برای تجهیزات اندازه‌شناسی سطح ممکن است شامل تعدادی ویژگی متفاوت باشد.

• Lay یک بافت سطحی با الگوی جهتی غالب به دلیل ماشینکاری، سنگ زنی یا پردازش های دیگر است.

• موازی سازی فاصله یکسانی بین دو صفحه یا سطح را توصیف می کند.

• گرد بودن با استفاده از روش‌های جداسازی حداقل شعاع (MRS)، مرکز حداقل مربعات (LSC) یا حداقل دایره محاطی (MIC) اندازه‌گیری می‌شود.

• Runout با تعیین اختلاف شعاعی بین دو دایره مرجع متحدالمرکز که برای محصور کردن نیمرخ قسمت یا سطح استوانه ای تحت ارزیابی ترسیم شده اند، اندازه گیری می شود.

• پروفیل های زبری، تغییرات سطحی در مقیاس ریزتر هستند که پس از فیلتر شدن تغییرات شکل و موجی از پروفیل خام باقی می مانند.

• مربع یا عمود بودن اندازه گیری تغییر سطح قطعه از زاویه 90 درجه به سطح مرجع است.

• پارامترهای فاصله، تغییرات قله و دره افقی یا جانبی یک پروفیل را در امتداد سطح اندازه گیری می کند.

اندازه‌گیری‌های دیگری که ممکن است انجام شوند عبارتند از: زاویه، ارتفاع پله، صافی، ضخامت، موج‌بودن، تاب و کمان.
