گیج‌ها و ابزارهای ابعادی اندازه‌گیری‌های کمی از ویژگی‌های ابعادی و فرمی مانند ضخامت دیوار، عمق، ارتفاع، طول، قطر داخلی (ID)، قطر خارجی (OD)، مخروطی و سوراخ را ارائه می‌دهند.

نمایش همه سازندگان تجهیزات و گیج های ابعادی

انواع گیج های بعدی و ابزار

انواع مختلفی از گیج ها و ابزارهای ابعادی وجود دارد.

بلوک‌های گیج یا مستر گیج برای کالیبره کردن، بررسی یا تنظیم گیج‌های حد متغیر یا ثابت استفاده می‌شوند. سیستم‌ها یا ایستگاه‌های گیج، واحدهای بزرگ و پیچیده‌ای هستند که معمولاً در پیکربندی‌های روی نیمکت یا روی زمین در دسترس هستند.
گیج‌های Go/no-go، عملکردی و ویژگی‌ها ابزارهای دقیقی برای اندازه‌گیری مقایسه‌ای بر اساس محدودیت‌های ثابت هستند.
نشانگرها و مقایسه کننده ها شامل یک دوک دقیق است که حرکات خطی آن تقویت شده و بر روی صفحه صفحه یا صفحه دیجیتال نمایش داده می شود.
گیج ها و ابزارهای ابعادی شامل دستگاه های تخصصی است که ضخامت، اندازه رزوه، گام، دندانه و سایر پارامترها را اندازه گیری می کند.
گیج های ارتفاع شامل میکرومتر، میکرومتر لیزری و هد سنج میکرومتری می باشد.

فناوری های گاج

چندین فناوری اندازه گیری برای گیج ها و ابزارهای ابعادی وجود دارد.

گیج های پنوماتیک از نازل ها یا ورودی های هوا برای کنترل جریان هوا و فشار استفاده می کنند. مقایسه‌کننده‌های پنوماتیکی، بازخوان‌های دیجیتال و تقویت‌کننده‌های آنالوگ برای نمایش داده‌های ابعادی اندازه‌گیری هوا استفاده می‌شوند.

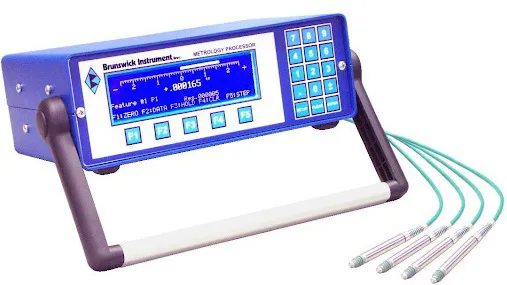

گیج های الکترونیکی از ترانسفورماتورهای دیفرانسیل متغیر خطی (LVDT)، ظرفیت خازنی و پروب های القایی یا دیگر الکترونیکی برای تشخیص فاصله یا جابجایی یک کنتاکت یا قلم استفاده می کنند.
گیج های مکانیکی برای تعیین ابعاد یک قطعه بر حرکت فیزیکی یا جابجایی یک عنصر اندازه گیری مانند دوک، لغزش یا ساقه تکیه می کنند.
میکرومترها ، کولیس ها، نشانگرها، فیش گیج ها و گیج های حلقه نمونه هایی از گیج های مکانیکی هستند.
گیج‌های بعدی و ابزارهایی که از فناوری نوری، لیزری یا مبتنی بر ویدئو استفاده می‌کنند نیز در دسترس هستند.

مشخصات

انتخاب گیج ها و ابزارهای ابعادی نیازمند تجزیه و تحلیل متغیرهایی مانند هندسه قطعه یا جزء، حجم تولید، شرایط اندازه گیری و الزامات تحمل ابعادی است.

مشخصات مهم گیج ها و ابزارهای ابعادی شامل برد و وضوح می باشد.

برخی از گیج‌ها و ابزار اندازه‌گیری را مطابق با سیستم انگلیسی یا امپراتوری نشان می‌دهند. دستگاه های دیگر مقادیر متریک را نمایش می دهند.

ویژگی ها

ویژگی‌های اختیاری شامل قابلیت ردیابی موسسه ملی استاندارد و فناوری (NIST)، کالیبراسیون گیج، و قابلیت‌های تنظیم ابزار است.

ترازوهای درجه بندی شده ورنیه ابعاد را تا سطح متوسط مانند دهم نشان می دهد.
دستگاه‌های خودکاری که تغییرات آماری یا پارامترهای کنترل فرآیند را بر اساس داده‌های ابعادی ارائه می‌کنند، اغلب شامل رابط رایانه شخصی (PC) و نرم‌افزار کنترل فرآیند آماری (SPC) هستند.
گیج های ابعادی قابل حمل و دستی و ابزارها را می توان برای کارهای میدانی استفاده کرد.
گزینه‌های نصب اضافی شامل روی میز، روی میز یا روی زمین است. نشانگرهای تست، نشانگرهای شماره گیری و سرهای میکرومتر معمولاً روی ماشین نصب می شوند.

گزینه های نمایش

گیج ها و ابزارهای ابعادی با انواع مختلفی از نمایشگرها در دسترس هستند.

دستگاه های آنالوگ از یک اشاره گر یا سوزن نصب شده در صفحه دیسکی استفاده می کنند.
دستگاه‌های دیجیتال داده‌ها را به شکل عددی یا الفبایی ارائه می‌کنند و اغلب دارای قابلیت‌های خروجی داده هستند که از فرمت‌های سریال یا دیگر استفاده می‌کنند.
صفحه نمایش ستون و نمودار راهی برای ارائه داده های ابعادی به صورت گرافیکی فراهم می کند.
نمایشگرهای از راه دور با گیج های الکترونیکی و نوری، پروب ها و سرهای گیج که فاقد نمایشگر یکپارچه هستند و در محیط های تولیدی یا خطرناک استفاده می شوند، استفاده می شوند.

استانداردها

گیج های ابعادی و ابزار باید استانداردهای خاصی را رعایت کنند تا از طراحی و عملکرد مناسب اطمینان حاصل شود.

MIL-G-13451 - این مشخصات الزامات خرید گیج ها و موارد گیج را پوشش می دهد.

ASME B89.1.13 - این استاندارد برای ارائه الزامات ضروری برای میکرومترها به عنوان مبنایی برای درک متقابل بین تولید کنندگان و مصرف کنندگان در نظر گرفته شده است. میکرومترهای بیرون، داخل و عمق در استاندارد توضیح داده شده است.

DIN EN ISO 3611 - این استاندارد بین المللی مهمترین مشخصات طراحی و اندازه شناسی میکرومترها را برای اندازه گیری های خارجی مشخص می کند:
