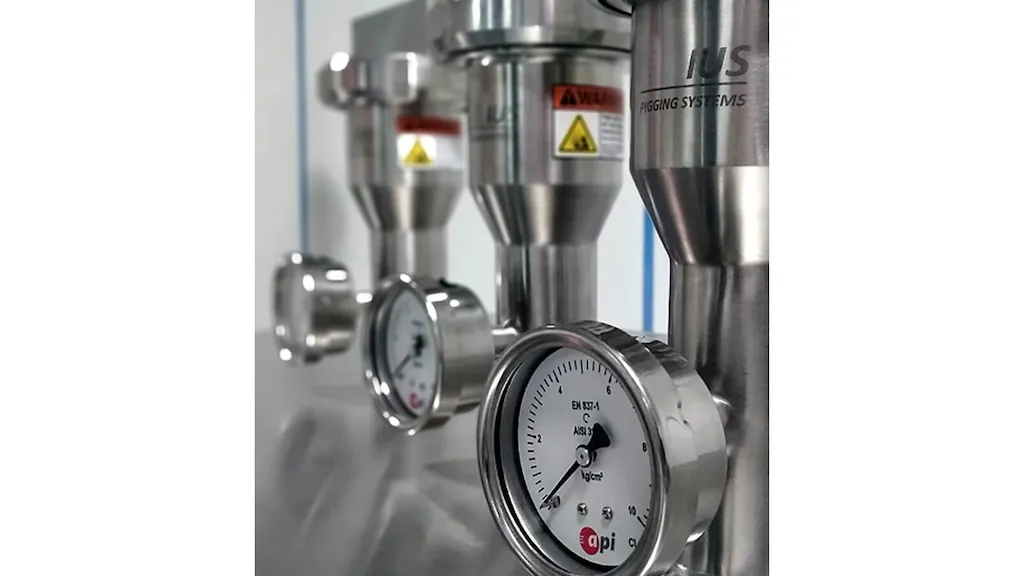

به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقهسیستمهای پیگینگ و محصولات پیگینگ برای بازرسی، تمیز کردن یا سرویس بخشی از لوله‌کشی بدون توقف جریان فرآیند استفاده می‌شوند. انواع مختلفی از محصولات وجود دارد. به عنوان مثال می توان به خوک سنبه، خوک فوم، خوک جامد ریخته گری و کره اشاره کرد. خوک های سنبه ای از یک محور استوانه ای فلزی با دو یا چند فنجان یا دیسک پلاستیکی در هر انتها تشکیل شده اند. این سیستم‌ها و اجزای پیگینگ ممکن است شامل برس‌های سیمی فولادی یا رمپ‌های دریچه کنترل اختیاری، آداپتورهای فرستنده یا دماغه‌های ضربه‌گیر باشند. فوم خوک ها از درجات مختلف فوم یورتان ساخته می شوند و ممکن است شامل تیغه ها، گل میخ های فولادی سخت شده یا تراشه های کاربید سیلیکون برای خراشیدن باشد. خوک های ریخته گری جامد از یورتان سخت شده ساخته شده اند و دارای دیسک های متعدد در امتداد یک سنبه پلاستیکی هستند. کره‌ها خوک‌هایی بادوام و گرد هستند که از یورتان بادی و جامد ساخته شده‌اند. پلاستیک جامد ریخته گری با هسته فوم؛ یا فوم یورتان مانند سایر سیستم ها و اجزای پیگینگ، آنها اغلب شامل یک برس سیمی یکپارچه هستند.
نمایش همه تولیدکنندگان سیستم های کنترل و بازرسی لوله ها
لوازم جانبی
سیستم های پیگینگ و محصولات پیگینگ شامل لوازم جانبی مختلفی می باشند. به عنوان مثال می توان به پرتاب کننده خوک، آشکارساز خوک، نشانگر خوک، پینگ پینگ، گیرنده خوک و بسته شدن خوک اشاره کرد. از پرتابگرهای خوک برای وارد کردن خوک به خط لوله استفاده می شود. آنها معمولا از فولاد کربن، فولاد ضد زنگ، فایبرگلاس یا پلی اورتان ساخته می شوند. آشکارسازهای خوک و نشانگرهای خوک برای تشخیص عبور خوک در یک خط لوله استفاده می شوند. دستگاه های نفوذی به طور دائم با اتصالات نصب می شوند. دستگاه های غیر نفوذی قابل حمل هستند و با بند یا زین فایبرگلاس به لوله متصل می شوند. ردیاب خوک و پینگ پینگ از یک فرستنده و گیرنده تشکیل شده است. ردیاب های خوک برای کاربردهای زمینی طراحی شده اند. پینگ پینگ برای محیط های دریایی مناسب است. Pig Closure پورت هایی هستند که به پرسنل اجازه دسترسی به پرتابگرها یا گیرنده ها را می دهند. اندازه ها از 2 تا 60 اینچ است. رتبه بندی فشار توسط موسسه استاندارد ملی آمریکا (ANSI) تنظیم می شود و از ANSI 150 تا ANSI 2500 متغیر است.
برنامه های کاربردی
کاربردهای زیادی برای سیستم های پیگینگ و محصولات پیگینگ وجود دارد. برخی از محصولات برای تشخیص ترک، نشت، خمیدگی یا خوردگی طراحی شده اند. برخی دیگر برای بازرسی، تعمیر یا تمیز کردن خط لوله مناسب هستند. خوک‌های هوشمند شامل حسگرهای انتگرال هستند و برای نقشه‌برداری، مطالعات امکان‌سنجی، ارزیابی نقص، رفع انسداد و برنامه‌های از کار انداختن استفاده می‌شوند. سیستم ها و اجزای پیگینگ بهداشتی برای فرآوری مواد غذایی و آشامیدنی طراحی شده اند.
