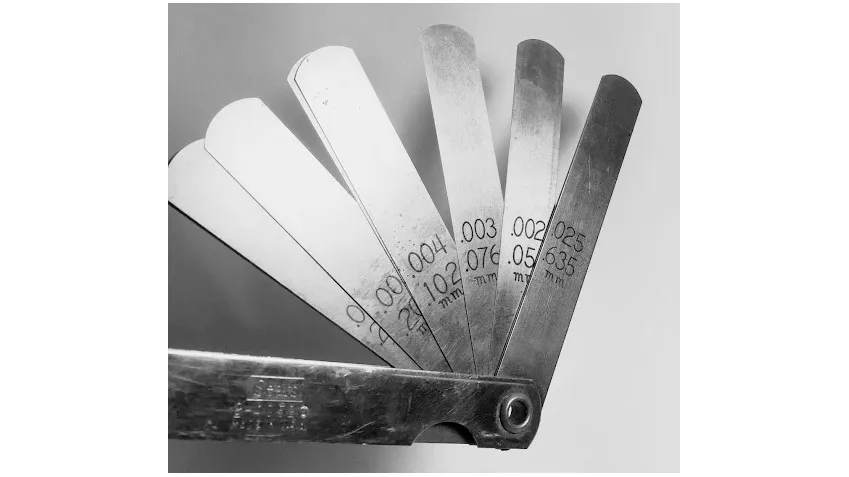

گیج های فرم دار مخصوص
به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقهگیج های فرم و سیستم های اندازه گیری فرم برای بازرسی پارامترهایی مانند گردی، زاویه ای، مربعی، صافی، صافی، برآمدگی، مخروطی و تمرکز استفاده می شوند. گیج‌های فرم مشابه پروفیلومترها، ابزارهای بازرسی مورد استفاده برای اندازه‌گیری مشخصات سطح، زبری، موج‌بودن و سایر پارامترهای پرداخت هستند. دو نوع اساسی فرم گیج و سیستم اندازه گیری فرم وجود دارد: تماسی و غیر تماسی. ابزارهای تماسی یا مبتنی بر قلم، بافت سطح را با کشیدن یک ابزار نوک تیز و نوک تیز روی سطح اندازه می‌گیرند. تغییرات ارتفاع نوک ثبت می شود و سپس برای تشکیل یک پروفایل بافت استفاده می شود. زبری و موجی بودن نیز از روی داده های پروفایل محاسبه می شود. گیج های فرم غیر تماسی و سیستم های فرم گیج بافت سطح را با اسکن نوری سطح با نور یا لیزر اندازه گیری می کنند. ابزارهای نوری یا مبتنی بر نور نیز ممکن است از مثلث یا تداخل سنجی برای اندازه گیری یا گرفتن مشخصات سطح استفاده کنند. بیشتر گیج‌های فرم مبتنی بر تماس یا قلم و سیستم‌های اندازه‌گیری فرم تنها یک نمایه دوبعدی (2 بعدی) یا خطی را ارائه می‌دهند. با این حال، دستگاه های غیر تماسی همچنین می توانند اندازه گیری های توپوگرافی سه بعدی (3D) یا منطقه ای را ارائه دهند. به این ترتیب پارامترهای زبری و موجی دوبعدی یا سه بعدی از داده های پروفایل محاسبه می شوند.
نمایش تمام سازندگان گیج های فرم دار مخصوص
گیج‌های فرم و سیستم‌های اندازه‌گیری فرم برای اندازه‌گیری هم محوری، استوانه‌ای، مخروطی، مسطح بودن، برون‌مرکزی، متمرکز بودن، محتوای هارمونیک، موازی‌سازی، گرد بودن و خروجی استفاده می‌شوند. هم محوری اندازه گیری یک محور به محور دیگر است. استوانه ای بودن وضعیت یک سطح چرخشی است که در آن همه نقاط روی سطح از یک محور مشترک فاصله دارند. مخروطی یک تغییر باریک یا دیفرانسیل در قطر در امتداد بعد محوری یا طول یک قطعه استوانه‌ای است. صافی تمام نقاط روی سطح یک قطعه را در یک صفحه قرار می دهد. خروج از مرکز نسبتی است که شکل یک مقطع مخروطی را توصیف می کند. متمرکز بودن دوبرابر خروج از مرکز است. تغییرات محتوای هارمونیک یا شکل، موج های مکرر هستند که در یک چرخش 360 درجه رخ می دهند. به طور معمول، فرکانس های هارمونیک در موج در هر دور (UPR) توصیف می شود. موازی سازی فاصله یکسانی بین دو صفحه یا سطح یک قطعه را توصیف می کند. گردی ایده آل حالتی است که در آن تمام قسمت های یک دایره از نقطه مرکزی یا محور یکسان یا مساوی فاصله داشته باشند. Runout با تعیین اختلاف شعاعی بین دو دایره مرجع متحدالمرکز که برای محصور کردن نیمرخ قسمت یا سطح استوانه ای تحت ارزیابی ترسیم شده اند، اندازه گیری می شود.
مربع، زاویه، ارتفاع پله، صافی، ضخامت، پیچ و تاب و کمان پارامترهای فرم رایج برای گیج های فرم و سیستم های اندازه گیری فرم هستند. مربع بودن اندازه گیری تغییر سطح قطعه از زاویه 90 درجه تا سطح مرجع است. زاویه دید را می توان با تعیین انحراف سطح قطعه از دو صفحه مرجع محصور که یک زاویه خاص به صفحه مرجع یا محور مبنا هستند اندازه گیری کرد. سنج های زاویه، بلوک های گیج زاویه، مربع ها و نقاله ها برای ارزیابی مربع یا زاویه استفاده می شوند، اما نه با همان درجه دقت تجهیزات اندازه شناسی فرم. صاف بودن تمام نقاط یک لبه یا ویژگی را در یک خط قرار می دهد. می توان آن را با استفاده از روش حداقل منطقه یا روش حداقل مربعات اندازه گیری کرد. برخی از گیج ها و سیستم های اندازه گیری فرم می توانند پیچ و تاب و ضربه را اندازه گیری کنند. کمان در یک نمونه آب یا نازک یک اعوجاج عمود بر سطح از یک صفحه صاف و صاف است. Warp تغییر پیچشی سطح یک قطعه از یک صفحه صاف و صاف است.
