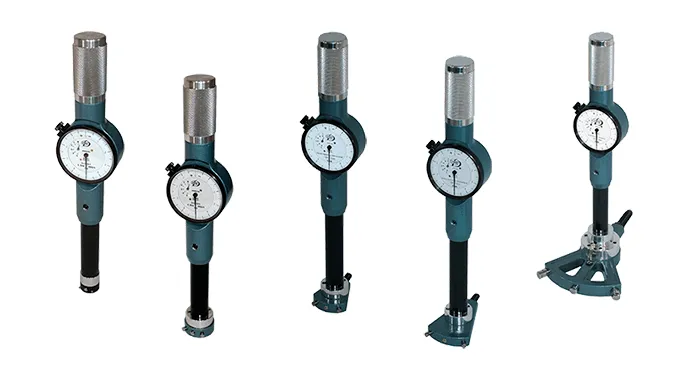

گیج های کنترل سوراخ
به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقه
نمایش تمام سازندگان گیج های کنترل سوراخ
گیج های حفاری و گیج های ID برای اندازه گیری ابعادی یا ارزیابی قطر داخلی اجزا طراحی شده اند. گیج‌های حفره‌ای و گیج‌های شناسایی در دسترس هستند که از فناوری‌های متغیر یا ثابت مکانیکی، الکترونیکی یا پنوماتیکی استفاده می‌کنند. ابزارهای تخصصی حفاری اندازه گیری میزان گردی (لوب ها)، گام های مخروطی یا داخلی، شیارها یا دندانه ها را دارند. برخی از دستگاه‌ها برای آزمایش یک گیج مته استاندارد تنظیم شده‌اند که انحراف از هنجار را نشان می‌دهد، در حالی که برخی دیگر برای اندازه‌گیری قطعه مورد نظر طراحی شده‌اند.
انواع گیج های کنترل سوراخ
گیج های مکانیکی
گیج های حفره مکانیکی از مقایسه یا حرکت فیزیکی و جابجایی یک عنصر اندازه گیری (به عنوان مثال، دوک، لغزنده، ساقه) برای تعیین ابعاد یک قطعه یا ویژگی استفاده می کنند. میکرومترهای حفره ای، کولیس، نشانگرها، پلاگین گیج ها، گیج های حلقه یا گیج های ضربه ای نمونه هایی از گیج های مکانیکی هستند.
گیج های حفره ای الکترونیکی
گیج های الکترونیکی از LVDT، ظرفیت خازنی، القایی یا سایر پروب های الکترونیکی برای تشخیص فاصله یا جابجایی یک تماس یا قلم استفاده می کنند. گیج‌های مکانیکی مانند میکرومترها، پلاگ‌گیج‌ها و گیج‌های ضربه‌ای ممکن است از یک پروب الکترونیکی یکپارچه علاوه بر عناصر گیج مکانیکی استفاده کنند.
گیج های سوراخ هوایی
گیج‌های پنوماتیک یا سیستم‌های گیج از تغییرات جریان یا فشار در نازل‌ها یا ورودی‌های هوا در داخل شاخه‌های هوا، پروب‌ها، حلقه‌ها یا گیره‌ها یا سایر گیج‌های پنوماتیکی استفاده می‌کنند. مقایسه‌کننده‌های پنوماتیک، قرائت‌های دیجیتال، تقویت‌کننده‌های آنالوگ، ستون‌ها یا لوله‌های فلومتر/روتامتر برای نمایش داده‌های ابعادی اندازه‌گیری هوا استفاده می‌شوند.
انواع دیگر گیج حفاری و گیج شناسه
انواع خاصی از گیج‌های حفره‌ای و گیج‌های شناسایی شامل کالیپرهای داخلی، گیج‌های شکاف، گیج‌های حفره‌ای نشان‌دهنده، گیج‌های حفره‌ای شماره‌گیری، و گیج‌های با سوراخ 3 نقطه‌ای هستند.
- کولیس
کولیس ها از یک حرکت لغزشی دقیق برای اندازه گیری های داخل، خارج، عمق یا پله استفاده می کنند. در حالی که کولیس ها معمولاً دقت میکرومترها را ارائه نمی دهند، آنها طیف گسترده و همه کاره ای از قابلیت های اندازه گیری را ارائه می دهند: داخل (ID)، خارج (OD)، عمق، مرحله، ضخامت و طول. ابزار فروشگاهی، کولیس های مفصلی از نوع فنری یا محکم از دو پایه با عملکرد قیچی تشکیل شده است و معمولاً برای اندازه گیری مقایسه ای یا انتقال اندازه گیری استفاده می شود. اگرچه برخی از کولیس های فنری دارای نشانگرهای شماره گیری هستند.
- اسلات سنج
گیج های شکافی گیج های نوع کلت در حال گسترش هستند که برای اندازه گیری مقایسه ای سوراخ های کوچک استفاده می شوند. گیج در سوراخ منبسط می شود و سپس برداشته می شود و با یک میکرومتر یا دیگر گیج خارجی (OD) اندازه گیری می شود. به طور متناوب، سوراخ یا گیج شکاف را می توان تنظیم کرد و برای بررسی اینکه آیا سوراخی بالاتر یا کمتر از اندازه یا تحمل خاصی است، استفاده کرد.
- نشان دهنده حفاری گیج
گیج‌های حفره‌ای نشان‌دهنده دستگاه‌های اندازه‌گیری برای اندازه‌گیری‌های مقایسه‌ای هستند که در آن حرکت خطی یک دوک یا پیستون تقویت می‌شود و روی صفحه‌گرد، ستون یا صفحه دیجیتال نمایش داده می‌شود. به طور معمول، اندیکاتورها دارای تمایز کمتر (0.001 اینچ تا 0.0001 اینچ) و دامنه بیشتر (+/- 1.000 اینچ تا +/- 0.050 اینچ) در مقایسه با مقایسه کننده ها هستند. سطح یا دقت برای اندازه گیری قطعات زمین دقیق و برای کالیبراسیون سایر گیج ها کافی است.
- سه نقطه مته سوراخ
گیج‌های 3 نقطه‌ای دارای سه نقطه تماس هستند که روی بازوها نصب شده‌اند که از یک نقطه مرکزی منبسط می‌شوند. گیج های سوراخ 3 نقطه ای می توانند شرایط لوب یا خارج از گرد را تشخیص دهند که این مزیت نسبت به گیج های ID 2 نقطه ای است. این گیج ها می توانند دارای نشانگر حفره شماره گیری یا نمایشگر دیجیتال باشند.
استانداردهای مرتبط
AA-58070 - گیج، سوراخ نشانگر
TM 9-4933-200-35 - PULLOVER GAGES BORESCOPES M1/M2 PRESSURE GAGE M3
ASME B89.1.6 - اندازه گیری قطرهای داخلی ساده برای استفاده به عنوان حلقه اصلی یا گیج حلقه
