مقایسه کننده های نوری

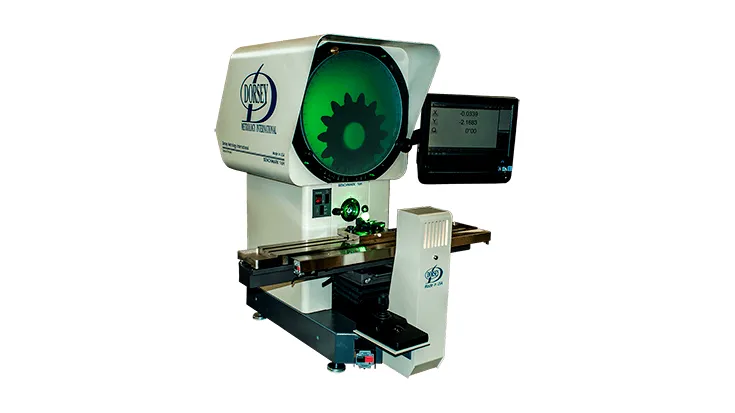

به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقهمقایسهکنندههای نوری ابزارهایی هستند که تصویر بزرگ‌نمایی یا نمایه یک قطعه را برای مقایسه با نمایه یا مقیاس استاندارد روی صفحه نمایش می‌دهند. آنها دستگاه‌های غیر تماسی هستند که با تولید تصاویر بزرگ‌نمایی شده از قطعات یا اجزا و نمایش آنها بر روی صفحه شیشه‌ای با استفاده از منابع روشنایی، لنزها و آینه‌ها برای هدف اصلی اندازه‌گیری‌های دوبعدی عمل می‌کنند. مقایسه کننده های نوری برای اندازه گیری، اندازه گیری، تست، بازرسی یا بررسی قطعات برای مطابقت با مشخصات استفاده می شود.
نمایش تمام سازندگان مقایسه کننده های نوری
تنظیمات موجود
مقایسه‌کننده‌های نوری در دو پیکربندی معکوس و عمودی موجود هستند که بر اساس نوع تصویری که پخش می‌کنند، تعریف می‌شوند. مقایسه کننده های نوری تصویر معکوس استاندارد عمومی و نوع کمتر پیشرفته هستند. آنها یک سیستم نوری نسبتا ساده دارند که تصویری را به صورت عمودی (عمودی) و افقی (از چپ به راست) معکوس می کند. تنظیم و بازرسی به یک کاربر آموزش دیده یا با تجربه نیاز دارد (حدود دو ساعت زمان تمرین و دستکاری). مدل‌های ارکت دارای سیستم نوری پیشرفته‌تری هستند که تصویر را در جهت طبیعی یا "درست" آن ارائه می‌کند. تصویر در همان جهتی ظاهر می شود که قسمتی که اندازه گیری یا ارزیابی می شود.
مقایسه کننده های نوری مشابه میکرومترها هستند، با این تفاوت که محدود به خوانش ابعاد ساده نیستند. علاوه بر اندازه گیری طول و عرض، می توان از مقایسه کننده های نوری برای تشخیص سوراخ ها، فرورفتگی ها، خراش ها و پردازش ناقص استفاده کرد. علاوه بر این، صفحه مقایسه کننده می تواند به طور همزمان توسط بیش از یک نفر مشاهده شود و رسانه ای برای بحث فراهم کند، در حالی که میکرومترها هیچ دیدگاه خارجی را ارائه نمی دهند. صفحه نمایشگرهای مقایسه کننده نوری معمولاً از قطرهای 10-12 اینچ برای واحدهای کوچک تا 36-40 اینچ برای واحدهای بزرگتر متغیر است. حتی اندازه های بزرگتر صفحه نمایش در واحدهای تخصصی موجود است. دستگاه های دستی نیز موجود هستند که همانطور که انتظار می رود دارای صفحه نمایش کوچکتر هستند.
