میکروسکوپ های الکترونی

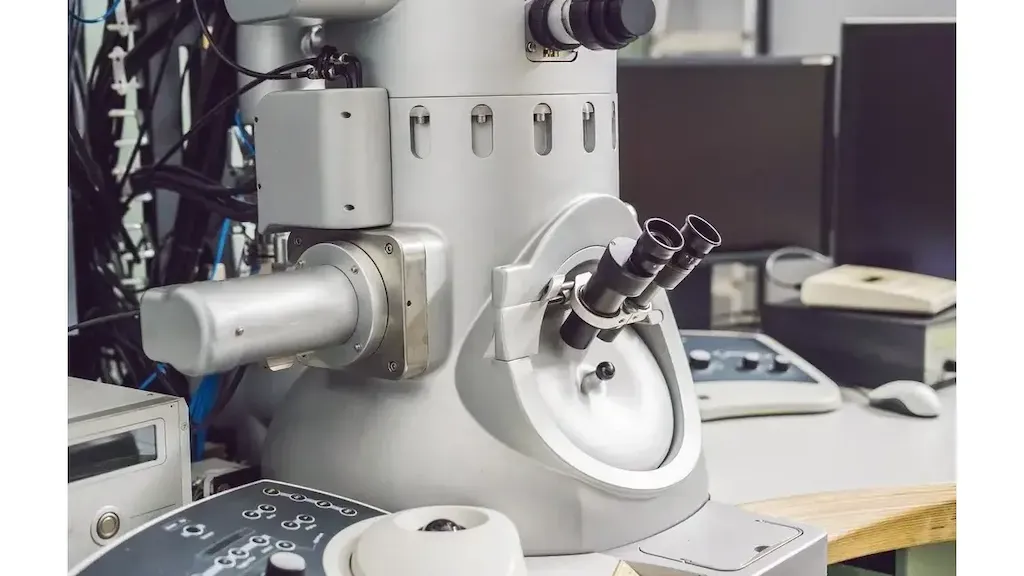

میکروسکوپ های الکترونی از پرتو متمرکزی از الکترون ها به جای نور برای «تصویربرداری» از نمونه و به دست آوردن اطلاعات در مورد ساختار و ترکیب آن استفاده می کنند. انواع متداول اطلاعات به دست آمده توپوگرافی، مورفولوژی، ترکیب و اطلاعات کریستالوگرافیک است.

نمایش تمام سازندگان میکروسکوپ های الکترونی

برنامه های کاربردی

میکروسکوپ های الکترونی را می توان در کاربردهای مختلفی استفاده کرد، از جمله:

• علوم زیستی یا زیستی

• گوهرشناسی

• پزشکی یا پزشکی قانونی

• متالورژیکی

• اندازه گیری یا بازرسی

• بازرسی نیمه هادی

انواع

میکروسکوپ های الکترونی یکی از دو نوع اصلی هستند: میکروسکوپ های الکترونی روبشی و میکروسکوپ های الکترونی عبوری.

• میکروسکوپ های الکترونی روبشی میکروسکوپ هایی هستند که در آنها تصویر توسط یک آشکارساز هماهنگ با یک پرتو الکترونی متمرکز که جسم را اسکن می کند تشکیل می شود. شدت پرتوی تشکیل دهنده تصویر متناسب با پراکندگی پشتی یا انتشار ثانویه نمونه است که در آن کاوشگر به آن برخورد می کند. بزرگنمایی توسط طول یا مساحت اسکن شده کنترل می شود.

• میکروسکوپ های الکترونی عبوری پرتوهای تشکیل دهنده تصویر را از نمونه مشاهده شده عبور می دهند. برای تجزیه و تحلیل نمونه از تصاویر پرتوهای کنتراست یا پراش استفاده می شود.

مشخصات

پارامترهای مهم در تعیین میکروسکوپ های الکترونی شامل ولتاژ شتاب دهنده، بزرگنمایی کل و وضوح است. ولتاژ شتاب دهنده محدوده ولتاژی است که برای تولید الکترون در میکروسکوپ های الکترونی روبشی و عبوری استفاده می شود. بزرگنمایی کل نسبت اندازه یک تصویر به جسم مربوطه آن است. این معمولاً با اندازه گیری خطی تعیین می شود. وضوح، ظرافت جزئیات در یک جسم است که توسط یک دستگاه نوری آشکار می شود. به طور عینی، وضوح به عنوان حداقل فاصله بین دو خط یا نقطه در جسم که توسط چشم انسان به عنوان جدا از هم درک می شوند، مشخص می شود. از نظر ذهنی، تصاویر دو نقطه حل شده باید روی دو گیرنده (میله یا مخروط) قرار گیرند که حداقل توسط یک گیرنده دیگر روی شبکیه چشم از هم جدا شده اند.

ویژگی ها

ویژگی‌های مشترک میکروسکوپ‌های الکترونی نمایشگرهای دیجیتال، رابط‌های کامپیوتری، نرم‌افزار پردازش آنالیز تصویر، و محفظه‌های محیطی، خلاء کم یا فشار متغیر است که به آن اجازه می‌دهد اختلاف فشار را بین سطوح خلاء بالای مورد نیاز در ناحیه تفنگ و ستون و فشارهای نسبتا پایینی که در محفظه استفاده می شود. این امکان به این معنی است که می‌توان از میکروسکوپ برای بررسی نمونه‌های بدون پوشش مانند مواد نوع، حشرات سنجاق‌شده، نمونه‌های کانی‌شناسی و فسیل‌ها استفاده کرد. میکروسکوپ های الکترونی فشار متغیر اجازه می دهند که فشار در محفظه نمونه در سطح بسیار بالاتری نسبت به میکروسکوپ های الکترونی روبشی معمولی حفظ شود. وجود مولکول های هوا (یا گاز بی اثر) در محفظه دو اثر عمده دارد. اولا، گازهای خروجی از نمونه هایی که هیدراته یا روغنی هستند را به میزان قابل توجهی کاهش می دهد. این اجازه می دهد تا این نوع نمونه ها بدون نیاز به آماده سازی نمونه پیچیده، مانند خشک کردن انجمادی یا خشک کردن نقطه بحرانی و غیره مورد بررسی قرار گیرند. دومین مزیت مهم این است که مولکول های هوا نیز به دفع بار تجمعی در سطح کمک می کنند. نمونه های نارسانا، به این معنی که دیگر نیازی به پوشاندن آنها با یک لایه رسانا قبل از بررسی نیست.
