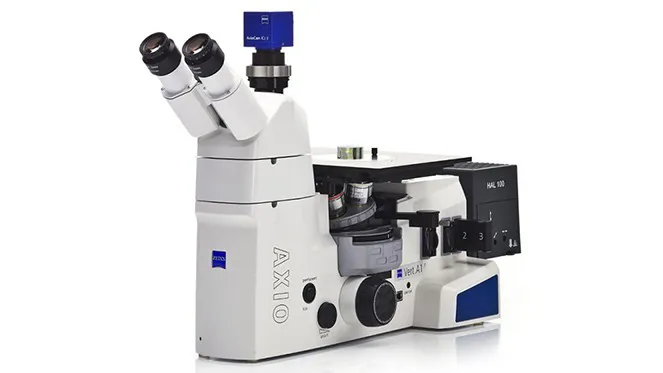

میکروسکوپ های متالورژیکی

میکروسکوپ های متالورژیکی برای بازرسی متالورژیکی از جمله فلزات، سرامیک ها و سایر مواد استفاده می شود. میکروسکوپ ابزاری است که قادر به تولید تصویر بزرگ‌نمایی از یک جسم کوچک است. متداول ترین پیکربندی میکروسکوپ های متالورژی عبارتند از دانشجویی، رومیزی و تحقیقاتی. میکروسکوپ دانشجویی کوچکترین و کم هزینه ترین نوع میکروسکوپ است. آنها قادر به تکنیک ها و مستندات پیشرفته هستند حتی اگر برای استفاده دانش آموزان باشند. میکروسکوپ های رومیزی در صنایع مختلفی مانند نساجی و دامپروری کاربرد دارند. میکروسکوپ‌های رومیزی می‌توانند تکنیک‌های زیادی را انجام دهند، اما تعداد تکنیک‌هایی که می‌توانند برای آن‌ها در یک زمان استفاده شوند محدود می‌شوند. میکروسکوپ های تحقیقاتی بزرگ هستند و در محدوده 30 کیلوگرم تا 50 کیلوگرم وزن دارند. این جرم از سیستم های پیچیده نوری، مکانیکی و الکترونیکی تشکیل شده است. آنها ممکن است از چندین دوربین، نمونه های بزرگ و وسیع ترین طیف تکنیک های همزمان استفاده کنند.

نمایش تمام سازندگان میکروسکوپ متالورژی

انواع میکروسکوپ های متالورژیکی

میکروسکوپ های متالورژیکی می توانند یکی از انواع بسیاری از فناوری ها باشند. رایج‌ترین میکروسکوپ‌های متالورژیکی میکروسکوپ‌های آکوستیک یا اولتراسونیک هستند که می‌توانند برای بررسی حدود، ترک‌ها و سایر ناهنجاری‌ها به‌طور غیرمخرب و میکروسکوپ‌های معکوس استفاده شوند که برای نمونه‌های متالورژی، سرامیکی یا نوری صیقلی‌شده مسطح مفید هستند. سایر فناوری‌ها عبارتند از: میکروسکوپ‌های مایکروویو، میکروسکوپ‌های مرکب، میکروسکوپ‌های فلورسنت، میکروسکوپ‌های لیزری یا کانفوکال، میکروسکوپ‌های پلاریزه، میکروسکوپ‌های میدانی قابل حمل، میکروسکوپ‌های الکترونی روبشی (SEM)، کاوشگر روبشی یا میکروسکوپ نیروی اتمی (SPM/AFM)، میکروسکوپ‌های استریوسکوپی، میکروسکوپ‌ها و TEM).

مشخصات

پارامترهای مهم در تعیین میکروسکوپ های متالورژیکی شامل بزرگنمایی و تفکیک کل است. بزرگنمایی کل نسبت اندازه یک تصویر به جسم مربوطه آن است. این معمولاً با اندازه گیری خطی تعیین می شود. وضوح، ظرافت جزئیات در یک جسم است که توسط یک دستگاه نوری آشکار می شود. به طور عینی، وضوح به عنوان حداقل فاصله بین دو خط یا نقطه در جسم که توسط چشم انسان به عنوان جدا از هم درک می شوند، مشخص می شود. از نظر ذهنی، تصاویر دو نقطه حل شده باید روی دو گیرنده (میله یا مخروط) قرار گیرند که حداقل توسط یک گیرنده دیگر روی شبکیه چشم از هم جدا شده اند.

ویژگی ها

میکروسکوپ‌های متالورژیکی می‌توانند در یکی از انواع مدل‌های چشمی باشند. اینها شامل سر تک چشمی، دوچشمی، سه چشمی یا دو چشمی است. چشمی تک چشمی دارای یک هدف و یک لوله بدنه برای دید تک چشمی است. میکروسکوپ های دوچشمی دارای چشمی دوتایی برای دید هر دو چشم هستند. هدف از تقسیم تصویر یکسان از یک هدف واحد از میکروسکوپ مرکب معمول، کاهش خستگی چشم و خستگی عضلانی است که ممکن است از میکروسکوپ تک چشمی و با قدرت بالا ناشی شود. از این نوع میکروسکوپ ها برای دید استریوسکوپی نیز استفاده می شود که امکان درک عمق نمونه را فراهم می کند. میکروسکوپ های سه چشمی با یک لوله عمودی در بالا و چشمی های دوچشمی معمولی در 30 درجه تعبیه شده اند. لوله عمودی اغلب برای دوربین دیجیتال یا ناظر دوم استفاده می شود. یک سر دوتایی دارای یک لنز چشمی عمودی و یک چشمی دوم در کناره با زاویه 45 درجه است (به طوری که دو نفر می توانند نمونه را در یک زمان یا یک نفر و یک دوربین مشاهده کنند). از ویژگی های مهم در تعیین میکروسکوپ های متالورژیکی می توان به صفحه نمایش دیجیتال، مراحل مکانیکی، فوکوس دقیق، رابط های کامپیوتری و نرم افزار پردازش آنالیز تصویر اشاره کرد.

منبع

globalspec.com
