ویدئوسکوپ ها
به روز رسانی شده در ۱۴۰۳/۶/۲۶ زمان مطالعه 10 دقیقهویدئوسکوپ ها (یا بورسکوپ های ویدئویی) بورسکوپ های پیشرفته ای هستند که از حسگرهای تصویر برای انتقال تصاویر به اپراتور استفاده می کنند.
در حالی که ویدئوسکوپ ها طراحی فیزیکی مشابهی با بورسکوپ ها
دارند، از نظر قابلیت ها، کیفیت و عملکرد محصولات متفاوتی هستند . در حالی که بورسکوپ‌های ساده از لنزهای نوری برای نمایش تصویر از نوک (یا انتهای دور) به چشمی بیننده استفاده می‌کنند، ویدئوسکوپ‌ها از یک حسگر تصویر برای ارسال تصویر به صفحه ویدیو استفاده می‌کنند. توجه داشته باشید که این بدان معنا نیست که یک ویدئوسکوپ فاقد اپتیک دیگر است. همانطور که در تصویر زیر مشاهده می شود، ویدئوسکوپ های معمولی دارای یک لنز نوری، یک حسگر تصویر و نوعی نور برای گرفتن تصویر هستند.

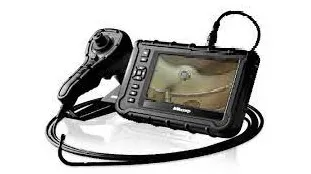

یک تنظیم معمولی ویدئوسکوپی در زیر نشان داده شده است. برخلاف بورسکوپ‌های ساده و اکثر فیبرسکوپ‌ها، ویدئوسکوپ‌ها به یک واحد کنترل و مانیتور بازخوانی نیاز دارند که در تصویر زیر از یک واحد کنترل/مانیتور یکپارچه و یک کنترل از راه دور جداگانه برای راحتی استفاده می‌شود. توجه داشته باشید که، در حالی که لوله بورسکوپی سفت و سخت شامل یک سری اجزای نوری است، ویدئوسکوپی فقط حاوی یک گذرگاه سیگنال برای انتقال سیگنال تصویر دیجیتال است. همانطور که در تصاویر دیگر در این صفحه نشان داده شده است، واحد کنترل و مانیتور ممکن است در یک بسته دستی واحد ادغام شوند.
بسیاری از ویدئوسکوپ ها توانایی انتقال و همچنین ضبط فیلم و تصاویر ثابت را در زمان واقعی دارند.
نامگذاری و طبقه بندی
فناوری ویدیوسکوپ یکی از راه حل های ایجاد یک بورسکوپی انعطاف پذیر است. (نوع دیگر، فیبرسکوپ‌ها ، از فیبر نوری برای انتقال تصویر استفاده می‌کنند.) از آنجایی که هر دوی این طرح‌ها از اجزای کاملاً متفاوتی نسبت به بورسکوپ‌های سفت و سخت استفاده می‌کنند، به‌طور قابل‌توجهی گران‌تر هستند و به عنوان محصولات «بالاتر» در نظر گرفته می‌شوند.
این واقعیت باعث شده است که طبقه بندی و ارجاع به انواع مختلف دامنه ها با مشکل مواجه شود. در حالی که ویدئوسکوپ ها و فیبرسکوپ ها از نظر فنی انواع بورسکوپی هستند، اصطلاح "بورسکوپ" معمولاً برای توصیف یک محدوده ارزان قیمت و سفت و سخت استفاده می شود که برای بازرسی لوله های مستقیم و سایر سوراخ ها استفاده می شود. بنابراین، ویدئوسکوپ‌ها و فیبرسکوپ‌ها به‌طور محاوره‌ای به‌عنوان محصولاتی مستقل و مستقل از بروسکوپ‌ها در نظر گرفته می‌شوند.
برنامه های کاربردی
ویدئوسکوپ ها معمولا برای بازرسی حفره ها و شکاف های توربین ها، لوله ها، ساختمان ها، پمپ ها، دریچه ها، قطعات خودرو و سایر تجهیزات ساخته شده استفاده می شوند.
یکی از کاربردهای معمول ویدئوسکوپ، بازرسی بصری توربین های هواپیما است. تصویر زیر اجزای توربین را نشان می دهد که با استفاده از یک اسکوپ قابل بازرسی هستند. دسترسی به این اجزای داخلی با عبور دادن دامنه از طریق یک درگاه جرقه زن، ورودی هوا، یا دریچه دسترسی بورسکوپی که مخصوص طراحی شده است، حاصل می شود.
ملاحظات طراحی و انتخاب
زاویه دید و FOV
زاویه دید (یا جهت دید [DOV]) و میدان دید (FOV) ویدئوسکوپی بر حسب درجه مشخص شده است. زاویه
دید نمای اسکوپ را نسبت به یک خط طولی فرضی از طریق لوله آن توصیف می کند. یک انتهای دیستال که مستقیماً به آن نگاه می کند دارای زاویه دید 0 درجه است، در حالی که گفته می شود نوکی که نمای بیرونی لوله را فراهم می کند دارای زاویه 90 درجه است. ویدئوسکوپ‌های با زاویه دید دوم می‌توانند لوله‌ها و دیگر حفره‌های باریک را با جزئیات بیشتری نسبت به دوربین مستقیم بازرسی کنند.
FOV را می توان به عنوان یک مخروط در نظر گرفت که فراتر از نوک لوله است. همانطور که در زیر نشان داده شده است، میدان دید 30 درجه منجر به یک تصویر با فوکوس باریک می شود، در حالی که نمای 120 درجه بسیار گسترده تر است اما قادر به بزرگنمایی کمتر است. انتخاب میدان دید بستگی به فاصله شی مورد بازرسی از نوک لوله دارد. با افزایش فاصله از نوک، زاویه دید باید کاهش یابد (و در نتیجه بزرگنمایی و کیفیت تصویر افزایش می یابد).
عمق میدان (DOF) مشخصاتی است که نزدیک به FOV است. DOF فاصله نوک لوله تا دورترین جسم را که به وضوح متمرکز به نظر می رسد را توصیف می کند.
تصویر زیر هر دوی این زوایا را برای یک ویدئوسکوپی با نمای جانبی نشان می دهد. این محدوده خاص بین 45 درجه و 115 درجه DOV قابل تنظیم است، با FOV احتمالی 120 درجه. توجه داشته باشید که همانطور که مشخص شد، یک DOV 90 درجه مستقیماً به سمت بالا و یک DOV 115 درجه تا حدودی به سمت عقب از انتهای دیستال لوله در سمت چپ اشاره می کند.
ایدوسکوپ‌های V
با بوروسکوپ‌ها از این جهت متفاوت هستند که تمام اپتیک‌های اسکوپ در انتهای انتهایی لوله قرار دارند. به همین دلیل، سازندگان ممکن است آداپتورهای نوک قابل تعویض را برای دستیابی به زوایای دید و میدان دید مختلف با استفاده از یک دستگاه ارائه کنند. آداپتورها همچنین ممکن است روشنایی، کیفیت و/یا بزرگنمایی تصویر را تغییر دهند.
