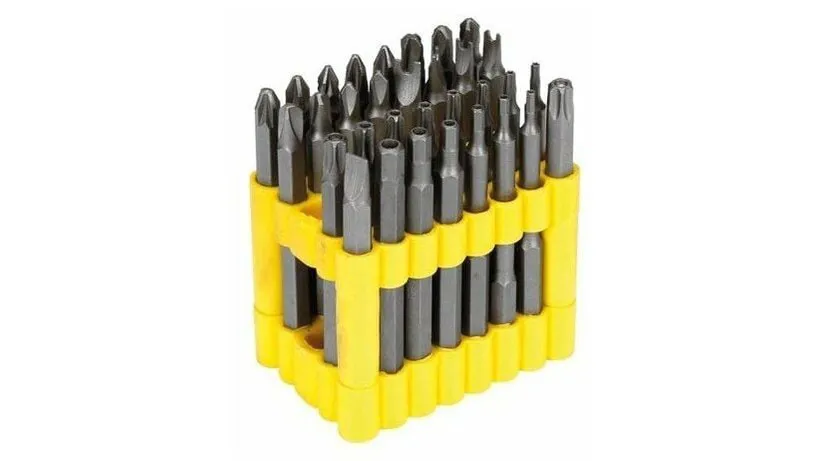

رابطهای درایور

بیت های درایور گشتاور را به پیچ ها اعمال می کنند. به طور خاص، آنها رابطی هستند که گشتاور را از یک ابزار، مانند یک پیچ گوشتی ، دسته تی، یا مته، به شکاف جفت در بالای یک بست مارپیچی منتقل می کنند. بیت های درایور اغلب قابل تعویض هستند، دارای قطر و طول های مختلفی هستند و با بسیاری از لوازم جانبی تکمیل می شوند.

نوک بیت درایور به یک فرورفتگی وارد می شود که در بالای سر پیچ در پیکربندی ابزار نر / بست زن ماشینکاری شده است. ترکیب ابزار زن / بست نر وجود دارد، اما کمتر رایج است. درایو چرخشی ابزار، گشتاوری را به پیچ اعمال می کند، که به دلیل رزوه های ماشینکاری شده در امتداد ساقه آن، در برابر قطعه کار کشش پیدا می کند. پیچ های چوبی دارای نوک نوک تیز و رزوه های تیز برای کمک به مونتاژ اقلام روی بسترهای چوبی هستند. پیچ های ماشینی دارای یک نقطه مسطح یا مخروطی هستند و قطعات کار از پیش ضربه خورده یا زیرلایه های از پیش سوراخ شده را در اتحاد با یک مهره مونتاژ می کنند.

نمایش تمام سازندگان رابطهای درایور

انواع درایو

درایوهای شکاف دار و فیلیپس بدون شک رایج ترین نوع درایو پیچ هستند، در حالی که سوکت شش گوش (Allen®)، مربع (Robertson®) و hexlobe (Torx®) نیز به راحتی در دسترس هستند. درایوهای مربعی و شش گوش برای پیچ و مهره ها رایج ترین هستند. اکثر سبک های پیچ و مهره دیگر با بیت های درایور ناسازگار هستند. سبک های تخصصی به طور محدود به کار می روند، اما ویژگی های منحصر به فردی را ارائه می دهند که آنها را برای کاربردهای محدود مناسب می کند. برخی از تولیدکنندگان در مقیاس بزرگ ممکن است از انواع درایوهای اختصاصی (مانند پیچ ​​پنتابولار شرکت اپل) استفاده کنند که به صورت تجاری در دسترس نیستند و در زیر فهرست نشده اند، اگرچه بسته به بازار ممکن است درایوهای این پیچ ها در دسترس باشند. انواع درایوها گاهی اوقات می توانند توسط بیت اصلی هدایت شوند.

درایورهای سوکت

سوکت ها اغلب به عنوان درایور پیچ و مهره همراه با پسوند یا آداپتور استفاده می شوند.

پیچ درایور

درایوهای امنیتی

به استثنای درایوهای اسلات، فیلیپس و سه نقطه ای، هر یک از سبک های درایو بالا را می توان به درایو امنیتی تبدیل کرد. این درایوهای اصلاح‌شده دارای یک رد پین مرکزی در وسط پیچ هستند تا از اعمال گشتاور توسط ابزارهای معمول و بیت‌های درایور نامناسب به پیچ جلوگیری کند. در حالی که بست به هیچ وجه در موقعیت خود قفل نمی شود، مالکیت ابزارهای سازگار نادر است و فقط افراد مجاز با ابزارهای تجویز شده می توانند این بست ها را دستکاری کنند.

درایوهای یک طرفه طرح های پیچی هستند که در صورت تلاش برای جدا کردن بست، بادامک درایور را تضمین می کند. در حالی که یک پیچ یک طرفه را می توان با یک پیچ گوشتی شیاردار معمولی وارد کرد، فقط می توان آن را با از بین بردن پیچ، از بین بردن قطعه کار، یا سوراخ کردن سوراخ هایی در سر پیچ برای سازگاری با آچار جدا کرد.

لوازم جانبی

• راهنمای درایو : یک لوله توخالی با یک بیت درایور داخلی از لرزش پیچ در حین نصب جلوگیری می کند.

• آداپتور سوکت : یک بیت راننده که سوکت های ضامن دار را به پیچ گوشتی، دسته تی یا مته متصل می کند.

• پسوند محرک : گسترش سفت و سخت از مواد درجه ابزار که فاصله بین بیت و درایور گشتاور را افزایش می دهد. برای پیچ‌ها و پیچ‌های سخت‌دسترس مفید است.

• پسوند انعطاف‌پذیر/پیوت : گسترش بیتی که گشتاور را به پیچ‌ها یا پیچ‌هایی که برای ابزار معمولی غیرقابل دسترسی هستند، منتقل می‌کند. دو سبک رایج است: شلنگ فلزی بلند با شفت داخلی و انعطاف پذیر. و یک مفصل دو چرخشی که در فواصل کوتاه بیشترین تاثیر را دارد.

• آداپتور زاویه راست : یک پسوند سفت و سخت که گشتاور را از طریق چرخ دنده های مخروطی و میتر منتقل می کند.

• آهنربا : یک آهنربای قوی باعث ایجاد قطبیت در یک بیت محرک ساخته شده از مواد غیر مغناطیسی می شود تا یک پیچ یا پیچ را در انتهای بیت نگه دارد.

مواد

تمام بیت های درایور در نهایت فرسوده می شوند و با استفاده مکرر کارایی کمتری پیدا می کنند. سازندگان به طور منظم قطعات محرک را در تیتانیوم، فولاد ضد زنگ، فولاد درجه ابزار (S2)، فولاد پرسرعت (HSS) و فولاد ابزار کروم وانادیم-مولیبدن (CVM) و همچنین فلزات بدون جرقه برای خطر احتراق خاص تولید می کنند. برنامه های کاربردی

فولاد درجه ابزار S2 رایج ترین است. S نشان دهنده نوعی فولاد مقاوم در برابر ضربه با ساختار سیلیکونی زیرین است و 2 نشان دهنده درجه شوک مواد است (در این مورد در سطح پایین مقیاس سطح شوک قرار دارد: S1، S2، S5، S6، و S7). فولاد S2 از 97٪ آهن، 1.05٪ سیلیکون، 0.4٪ تا 0.44٪ کربن، و 0.5٪ یا کمتر از مواد زیر تشکیل شده است: وانادیم، منگنز، مولیبدن، فسفر، و گوگرد. همچنین برای افزایش سختی آن تحت عملیات حرارتی قرار گرفته است.

فولادهای پرسرعت نیز رایج هستند و تا حد زیادی جایگزین فولادهای پر کربن شده‌اند، زیرا می‌توانند دماهای بالاتر را تحمل کنند. ابزار این ماده معمولاً آلیاژهای فولادی حاوی کروم و وانادیم به همراه نسبت منگنز، فسفر، گوگرد و سیلیکون هستند.

فولادهای ابزار اغلب برای بهبود دوام روکش یا تکمیل می شوند. موارد زیر پوشش‌های متداول، همراه با خواص افتراقی آنها هستند.

• روکش روی : در برابر اکسیداسیون مقاومت می کند

• نیکل اندود : در برابر اکسیداسیون مقاومت می کند

• نیترید تیتانیوم : روکش صاف

• کاربید تنگستن : چسبندگی بین راننده و پیچ را افزایش می دهد

• الماس : گشتاور فوق العاده بالا

• طلای فوق العاده : آسیب مشهود است

• نقره فوق العاده : مقاومت در برابر خوردگی بالا

• دید : پوشش های رنگی تشخیص ابزار را بهبود می بخشد

ابعاد

سبک‌های درایو در اندازه‌های مختلفی تولید می‌شوند که هر کدام با اندازه‌های جداگانه یا طیف وسیعی از اندازه‌های پیچ و پیچ ارتباط دارند. جداول زیر اندازه های متداول درایوهای پیچ/پیچ و مهره های مختلف را در صورت موجود نشان می دهد. بسیاری از درایورها با اندازه اتصال دهنده ای که با آن ارتباط برقرار می کنند مشخص می شوند. مواردی که این قانون سرانگشتی قابل اجرا نیست ذکر شده است.

ویژگی ها

ویژگی های زیر در برخی از محصولات بیت راننده موجود است.

• مغناطیسی : بیت درایور به لطف قطبیت ایجاد شده توسط مواد ترکیبی، پیچ را حفظ می کند.

• تغییر سریع : بیت های درایور از درج و استخراج سریع در ابزار پشتیبانی می کنند.

• دو انتها : بیت درایور دارای رابط هایی به عنوان هر دو انتهای است، گاهی اوقات با سبک یا اندازه متفاوت.

• بدون جرقه : ماده یا پوشش درایور در صورت برخورد به فلز یا سنگ جرقه نمیزند.

استانداردها

فقط ابتدایی‌ترین سبک‌های درایور بست استانداردهای صنعتی را توسعه داده‌اند و برخی از آنها در زیر پیوند داده شده‌اند. برخی از سبک‌های درایور، مانند Robertson® و Torx®، توسط صاحب امتیاز یا حق چاپ تنظیم می‌شوند، اما این امر بر بیت‌های درایور تقلبی غلبه نمی‌کند. در موارد دیگر، انواع درایوها در آرایه‌ای که به استانداردهای نظارتی نیاز دارد (حداقل هنوز) ساخته نمی‌شوند.

ISO 2351-1  - ابزار مونتاژ برای پیچ و مهره - قطعات پیچ گوشتی ماشینی - قسمت 1: قطعات پیچ گوشتی برای پیچ های سر سوراخ دار

ISO 2351-2  - ابزار مونتاژ برای پیچ و مهره - قطعات پیچ گوشتی ماشینی - قسمت 2: قطعات پیچ گوشتی برای پیچ های سر متقاطع

ISO 2351-3  - ابزارهای مونتاژ برای پیچ و مهره - قطعات پیچ گوشتی ماشینی قسمت 3: قطعات پیچ گوشتی برای پیچ های شش گوش

ASME B18.3  - درپوش سوکت، شانه، پیچ های تنظیم و کلیدهای شش گوش (سری اینچ)
