نوارهای کابل و برق
به روز رسانی شده در ۱۴۰۳/۷/۶ زمان مطالعه 8 دقیقه
نوارهای کابل و برق انواعی از نوارهای چسبنده فشار هستند که به طور خاص برای بسته بندی، محافظ، ماسک، علامت گذاری یا عایق بندی انواع کابل های برق، دسته سیم، قطعات الکتریکی یا برد مدار طراحی شده اند. نوارهای برقی در رنگ‌ها و مواد مختلفی تولید می‌شوند، اما نوار مشکی وینیل به استاندارد مصرف‌کننده تبدیل شده است.
نوارهای الکتریکی بسته به مواد ساخت و ساز متفاوت عمل می کنند. در اصل، نوعی چسب بر روی یک حامل یا پشتی اعمال می شود که عایق الکتریکی را فراهم می کند. برخی از نوارها ممکن است به خودی خود بچسبند، به این معنی که از هیچ چسب چسبنده ای استفاده نمی شود، اما نوار با استفاده از یک حامل با اصطکاک بالا به خود می چسبد. نوار الکتریکی تطبیق پذیری خود را مدیون استحکام کششی خوب، مقاومت در برابر اشعه ماوراء بنفش، فقدان باقیمانده در هنگام برداشتن و اینکه به راحتی با دست پاره می شود، می باشد.

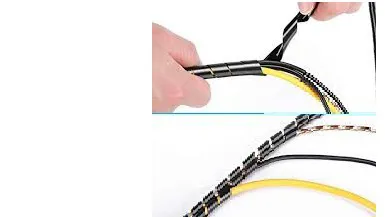

برای اکثر کارها، مورب، نیم بند نوار به عنوان روش کاربردی در نظر گرفته می شود. این شامل پوشاندن هر دور نوار به اندازه نصف عرض آن است، همانطور که در زیر نشان داده شده است. چرخش نهایی باید تنش را کاهش دهد.
تولید نوار
مانند سایر نوارهای چسب و صنعتی، فرآیند تولید شامل رول های بزرگ پشتی است که با یک چسب پوشانده شده است. پس از سرد شدن، نوارها به صورت رول هایی با عرض مناسب بریده شده و برای توزیع ارسال می شوند. فرآیند تولید برای نوار حمل و نقل یکسان است.
نوارهای کابل و برق معمولاً از نظر کیفیت و ایمنی حرفه‌ای توسط سازمان‌های استاندارد مانند آزمایشگاه‌های Underwriters (UL) یا انجمن استانداردهای کانادا (CSA) ارزیابی می‌شوند . محصولات تایید شده توسط سازمان های استاندارد با علامت سازمان علامت گذاری می شوند و محصول برتر را تضمین می کنند.
تنظیمات
تولید کنندگان کابل و نوارهای الکتریکی می توانند از هر تغییری از حامل و چسبی که می خواهند برای بازاری که خدمت می کنند استفاده کنند.
گزینه های حامل
| نوارهای برقی با پشتی PVC را می توان به عنوان نوار، فیلم یا لمینت اعمال کرد. در مقایسه با لاستیک دارای خواص مشابهی است، اما قیمت کمتری دارد و از نظر شیمیایی مقاوم تر است. هنگامی که برای عایق الکتریکی استفاده می شود، PVC باید پلاستیکی شود تا خواص عایق آن افزایش یابد. این رایج ترین حامل نوار الکتریکی است. |
| از مواد پارچه ای مانند پنبه می توان به عنوان ماده حامل برای بهبود استحکام کششی، مقاومت حرارتی و مقاومت الکتریکی استفاده کرد. |
| اینها شبیه به حامل های پارچه ای هستند، اما با ذرات شیشه یا فایبرگلاس تقویت می شوند تا مقاومت حرارتی را تا بیش از 300 درجه فارنهایت افزایش دهند. |
| فیلم های اکریلیک می توانند شفاف و مقاوم در برابر اشعه ماوراء بنفش باشند. اینها از رزین های پلاستیکی ساخته شده اند. فیلم های پلی آمید مقاومت حرارتی متوسطی دارند، می توانند در دماهای پایین اعمال شوند و نسبتاً نازک هستند. آنها همچنین می توانند برای پوشش لحیم موجی استفاده شوند. |
| فویل های فلزی دارای پشتی های آلومینیومی، تقویت شده با آلومینیوم یا سربی هستند. این نوارهای محافظ برای کاربردهایی که نیاز به تماس الکتریکی نقطه به نقطه، زمین و تخلیه بار استاتیک دارند در نظر گرفته شده است. |
| فوم های پلی اولفین با پوشش چسب شامل چسبی هستند که توسط یک آستر به شکل نوار، فیلم یا لمینت محافظت می شود. این نوارهای تراکم پذیر و الکتریکی رسانایی الکتریکی خوبی با ویژگی های بالشتک/بازیابی ارائه می دهند. آنها می توانند شکاف ها را پر کنند و برای سطوح فلزی یا فلزی ایده آل هستند. |
| محصولات پلاستیکی دارای یک یا چند لایه پلاستیکی هستند یا شامل فیلم یا ورق های پلاستیکی هستند که می توانند شفاف یا رنگی، چاپی یا ساده، تک لایه یا چند لایه باشند و با موادی مانند آلومینیوم و کاغذ ترکیب شوند. دو دسته کلی از پلاستیک ها وجود دارد: ترموپلاستیک ها و ترموست ها. |
| نوار کابلی با پشتی لاستیکی عایق عالی برای سیم های تا 600 ولت فراهم می کند. بسیاری از انواع به خود می چسبند تا توده ای جامد و ضد آب ایجاد کنند. این شامل لاستیک های مصنوعی است. |
| فیلم‌ها، لایه‌ها یا پوشش‌های فلوروپلیمری از پلاستیک‌هایی مانند پلی تترا فلوئورواتیلن (PTFE) یا پلی‌وینیلیدین فلوراید (PVDF) تشکیل شده‌اند. پوشش‌های فلوروپلیمری در کاربردهایی استفاده می‌شوند که به مقاومت شیمیایی برتر، خواص دی الکتریک خوب و ویژگی‌های دافع آب و لکه نیاز دارند. فلوروپلیمرها همچنین در کاربردهایی استفاده می‌شوند که مواد مورد استفاده نباید به تسمه، پارچه یا ورقه ورقه بچسبند. پلی تترا فلوئورواتیلن (PTFE) یک ترکیب نامحلول است که درجه بالایی از مقاومت شیمیایی و ضریب اصطکاک پایین را نشان می دهد. |
| محصولات پلی اتیلن ترفتالات (PET)/پلی استر از پشتیبان PET یا پلی استر به شکل نوار، فیلم یا ورقه ورقه استفاده می کنند. این نوار مقاوم در برابر سوراخ شدن، سازگار و دارای کیفیت الکتریکی خوبی است. |
| فیلم پلی‌آمید خواص فیزیکی، مکانیکی، شیمیایی و الکتریکی عالی را در طیف وسیعی از محیط‌های فیزیکی حفظ می‌کند. نوار کاپتون از فیلم پلی آمید و یک چسب سیلیکونی مقاوم در برابر حرارت ساخته شده است. Kapton یک علامت تجاری ثبت شده DuPont Teijin Films است. فیلم‌های پلی‌آمید، بسترهای بسیار مفیدی برای ساخت مواد مدار انعطاف‌پذیر هستند. |
| این نوارها از یک پشتیبان سیلیکونی جامد به شکل نوار، فیلم یا لمینت استفاده می کنند. آنها عایق الکتریکی محکم، بدون فضای خالی و مقاوم در برابر رطوبت را ارائه می دهند. این برای اتصال و تنش مخروط ها بهینه است. |
نوار عایق سیم/خط کابل از طریق Find Tape
گزینه های چسب
| چسب های اکریلیک مقاومت محیطی عالی و زمان گیرش سریع تری نسبت به سایر سیستم های رزین ارائه می دهند. سطوح نیازی به پیش تصفیه ندارند و چسب استحکام خوبی بر روی پوست دارد. |
| چسب های گرما فعال، فعال کننده حرارتی یا چسب حرارتی با اعمال گرما چسبنده یا چسبنده می شوند. چسب ممکن است نرم شود اما لزوما ذوب نمی شود. چسب های ذوب داغ را می توان به طور مکرر نرم و ذوب کرد و در اثر حرارت سخت شد و یا با سرد شدن گیر کرد. خنک کننده امکان حذف یا جابجایی قطعات را در حین مونتاژ می دهد. |
| نوارها، فیلم‌ها یا لمینت‌های غیرچسب، چسبی ندارند. این نوارها خود چسبنده هستند و برای چسبندگی به ضریب اصطکاک بالایی متکی هستند. |
| چسب های حساس به فشار (PSA) یا چسب های تماسی در دمای اتاق به شکل خشک (بدون حلال) به طور تهاجمی و دائمی چسبناک هستند. آنها در هنگام تماس به سطوح مختلف متفاوت می‌چسبند و فقط به فشار انگشت یا دست نیاز دارند. PSA ها برای اعمال نیروی چسبندگی قوی بر روی موادی مانند کاغذ، پلاستیک، شیشه، چوب، سیمان و فلز به آب، حلال یا گرما نیازی ندارند. PSA ها به اندازه کافی منسجم و ماهیت کشسانی دارند به طوری که علیرغم چسبندگی تهاجمی آنها می توان آنها را با دست دستکاری کرد و از سطوح صاف بدون باقی ماندن بقایایی جدا کرد. این رایج ترین چسب نوارهای الکتریکی است و به همین دلیل معمولاً روی بسته بندی محصول مشخص نمی شود. |
| چسب های مبتنی بر لاستیک پیوندهای بسیار انعطاف پذیری ایجاد می کنند و معمولاً بر پایه ترکیبات بوتادین-استایرن، بوتیل، پلی ایزوبوتیلن یا نیتریل هستند. |
| چسب ها و درزگیرهای سیلیکونی دارای درجه انعطاف پذیری بالا و مقاومت در برابر دمای بسیار بالا (600 درجه فارنهایت) هستند. در حالی که به عنوان یک کاربرد حساس به فشار موجود است، برخی از چسب های سیلیکونی ممکن است به تهویه، اشعه UV یا EB برای درمان نیاز داشته باشند. |
نوار رنگ ها و الگوها
با توجه به سهولت ساخت و تطبیق پذیری نوارهای الکتریکی، تولیدکنندگان ممکن است نوارهایی را در سری های رنگی یا طرح های رنگی تولید کنند. به این نوع نوار برق، نوار فازی می گویند. انواع دیگر ممکن است فضاهایی برای علامت گذاری حروف یا اعداد داشته باشند. این به کاربران کمک می‌کند کابل‌های مجاوری را که منابع جداگانه‌ای را تامین می‌کنند یا برای جذابیت زیبایی‌شناختی تعیین کنند. رنگ‌ها و طرح‌های رایج عبارتند از آبی، قهوه‌ای، سبز، خاکستری، نارنجی، قرمز، بنفش، رنگین‌کمان، راه‌راه، پوکه‌ی نقطه‌ای و استتار.
نمودار زیر یک روش رایج - اما نه جهانی - برای علامت‌گذاری خطوط بر اساس رنگ ارائه می‌کند:
اعتبار جدول: ویکی مدیا
مشخصات
ابعاد نوار
تنها دو جنبه هندسی مهم وجود دارد، عرض و ضخامت . طول بی اهمیت است زیرا این مورد توسط کاربر در نقطه استفاده تعیین می شود.
عرض اندازه گیری در لبه های از پیش تعیین شده نوار است. نوارها را مشتری می تواند به عرض های کوچکتر برش دهد.
ضخامت فاصله بین دو سطح صاف نوار (حامل و چسب) است. معمولاً بر حسب میلی متر یا هزارم اینچ بیان می شود و تحت فشار با گیج اندازه گیری می شود.
عملکرد نوار
ویژگی های عملکرد زیر در تنظیمات نوار خاصی رایج است.
مقاومت در برابر سایش - کابل یا نوارهای الکتریکی ممکن است دارای ضخامت بیشتر یا خواص اختصاصی برای جلوگیری از آسیب به سیم ها باشند.
کنترل ضد الکتریسیته ساکن / ESD - نوارهای ضد الکتریسیته ساکن یا نوارهای کنترل ESD از پشتیبان‌های رسانا، فویل یا فلزی تشکیل شده‌اند و در کاربردهایی که نیاز به کنترل بارهای ساکن یا اتلاف الکترواستاتیک (ESD) دارند، استفاده می‌شوند.
دی الکتریک / عایق - نوار دی الکتریک یا نوارهای عایق الکتریکی برای علامت گذاری، اتصال و بسته بندی کابل برق، سیم کشی توزیع برق و اتصالات الکتریکی استفاده می شود. نوار دی الکتریک به جلوگیری از اتصال کوتاه بین فازها یا بین سیم های داغ، مشترک، خنثی و زمین در سیم کشی برق کمک می کند. نوارهای دی الکتریک معمولاً دارای درجه ولتاژ هستند.
رسانای الکتریکی - محصولات رسانای الکتریکی می توانند الکتریسیته را هدایت کنند و از تخلیه الکترواستاتیک (ESD) محافظت کنند. همچنین ممکن است از تداخل الکترومغناطیسی (EMI) یا تداخل فرکانس رادیویی (RFI) محافظت کنند. نوارها و فیلم‌های رسانا در عناصر گرمایش الکتریکی و سایر کاربردهای الکترونیکی استفاده می‌شوند.
محافظ EMI/RFI - نوار محافظ شامل نوار چسب با یک فویل فلزی یا لایه پشتی فیلم متالایز است. نوار محافظ در اطراف اتصالاتی که محافظ حذف شده است یا روی بخش هایی از سیگنال، ویدئو یا کابل داده الکترونیکی با محافظ آسیب دیده پیچیده می شود. نوار محافظ EMI یا RFI نیز ممکن است در اطراف قطعات یا دستگاه های الکترونیکی استفاده شود. لایه فلزی در برابر نویزهای ایجاد شده توسط تداخل الکترومغناطیسی (EMI) یا تداخل فرکانس رادیویی (RFI) محافظت می کند.
دائمی / قابل جابجایی - پس از اعمال، برخی از نوارها ممکن است به طور دائمی به بستر چسبیده شوند. نوارهایی که به گونه ای طراحی شده اند که قابل جدا شدن باشند، معمولاً به تجهیزات آسیب نمی رسانند، اما ممکن است بقایای چسب باقی بمانند. نوارهای جداشدنی معمولاً برای یک بار استفاده در نظر گرفته شده اند.
نوار محافظ - کابل و نوارهای الکتریکی به ویژه برای تشکیل یک لایه محافظ روی سیم یا کابل و برای محافظت در برابر سایش، خوردگی، گرد و غبار، آب، تخلیه الکتریکی، روغن یا گریس و سایر شرایط محیطی استفاده می شود.
ایمنی/پرچم گذاری - محصولات فیلم و نوار ایمنی برای پرچم گذاری یا به عنوان نوار مانع استفاده می شود. نوارهای بازتابنده اغلب در کاربردهای ایمنی استفاده می شوند. برای تمایز سیم های مشابه می توان از نوارهای چند رنگ استفاده کرد.
عایق حرارتی - نوارهای عایق حرارتی سیم برق را با عایق حرارتی فراهم می کنند. این برای سیم کشی در نزدیکی موتورها یا کوره ها ایده آل است.
شفافیت - محصولات شفاف اجازه انتقال نور را می دهند. یک نوار به عنوان شفاف رتبه بندی می شود اگر زمانی که نوار به طور مستقیم روی آن اعمال شود، نوع 10 نقطه ای به راحتی قابل خواندن باشد.
مقاوم در برابر اشعه ماوراء بنفش/آب و هوا - نوارهای مقاوم در برابر آب و هوا برای استفاده در فضای باز مناسب هستند و در برابر اشعه ماوراء بنفش (UV)، سرما، گرما، آب یا سایر شرایط آب و هوایی مقاوم هستند. نوارهای کابل وینیل معمولی مقاومت با کیفیت UV را ارائه می دهند.
برنامه های کاربردی
کابل‌ها و نوارهای الکتریکی معمولاً بر روی سیم‌های برق و دستگاه‌هایی برای محصور کردن، عایق‌سازی یا علامت‌گذاری اجزا یافت می‌شوند. همچنین می توان از آن برای چسباندن مکانیزم ها و هیت سینک ها به بردهای مدار استفاده کرد. نوار الکتریکی برای پوشاندن وسایل الکترونیکی در حین آبکاری، لحیم کاری، تمیز کردن یا اچ کردن بسیار عالی است. می توان از آن برای مونتاژ قطعات ماژول سلول خورشیدی و همچنین برای اتصال موقت ویفر استفاده کرد. بسته‌بندی مدار مجتمع ممکن است از نوارهای کابلی استفاده کند، همانطور که از روکش‌های داخلی روی سیم‌پیچ‌های موتور و ترانسفورماتور و روکش روی پیچ‌های موتور استفاده می‌کند.
نوار الکتریکی به دلیل خواص مشابه معمولاً به عنوان یک پایه برای نوار چسب استفاده می شود.
