فرز شیار زنی

نمایش همه تولیدکنندگان فرز شیار زنی

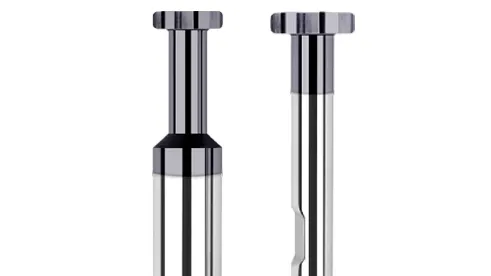

فرز شیار زنی یک شیار یا شکاف تولید می‌کنند که به عنوان نشیمنگاه کلید درگیری مکمل عمل می‌کند. آنها معمولاً در محورهای کلید برای ایجاد درگیری مثبت و جلوگیری از چرخش یا حرکت ناخواسته استفاده می شوند.

انواع فرز شیار زنی

فرز شیار زنی ممکن است از ساختار جامد یا دارای نگهدارنده و درج باشند. آنها را می توان با تعدادی از گزینه های هندسه انتهایی یا نوک، از جمله انتهای مربع، دماغه توپ، نوک شعاع و نوک پخ استفاده کرد. هندسه نوک مربعی برای برش صندلی کلید دارای انتهای مربع یا مستقیم است که فاقد شعاع، پخ یا پوشش دیگری است. نوک‌های فرز شیار زنی دماغه توپی دارای یک "دم توپی" است که شعاع آن نصف قطر کاتر است. این نوع نوک فرز شیار زنی برای ماشینکاری شیارهای نیم دایره زن از شعاع مفید است.

سایر انتها و نوک های فرز شیار زنی شامل شعاع یا نوک پخ است. انتهای برش صندلی کلید با نوک شعاعی فلوت های مستقیم با شعاع زمین در نوک آن هستند. انتهای نوک پخ دارای یک بخش زاویه دار از کناره یا انتهای آن است. این نوک ها یک برش زاویه دار از لبه پخ روی قطعه کار ایجاد می کنند.

عملکرد فرز شیار زنی

هنگام انتخاب فرز شیار زنی، باید به نوع پرداخت توجه شود. به طور معمول دو گزینه نوع پایان وجود دارد: خشن کردن / خم کردن و تکمیل. کاترهای زبر و هوگ به گونه ای طراحی شده اند که هندسه دستگاه، فلوت ها و مواد برای حذف سریع و سنگین مواد مورد استفاده قرار گیرد. آنها معمولاً برای ماشینکاری قطعات کار نزدیک به ابعاد نهایی مورد نظر استفاده می شوند، جایی که یک برش صندلی کلید تکمیلی کار را می گیرد و تحمل نزدیکتر و سطح با کیفیت بالاتر را ایجاد می کند.

ملاحظات دیگر برای انتخاب فرز شیار زنی شامل تعداد لبه های برش مورد نیاز، ساختار مواد برش، پوشش اعمال شده بر روی کاتر صندلی کلید و معیارهای کاربرد است. برش صندلی کلید با تعدادی فلوت و درج برش موجود است که می تواند بر اساس قطر برش، مواد فرز و سایر عوامل متفاوت باشد. برش های دو فلوت اغلب با ماشین های بسیار انعطاف پذیر که براده های بلند تولید می کنند استفاده می شود. برای به حداقل رساندن بار تراشه و لرزش می توان از فرز شیار زنی با فلوت بالاتر استفاده کرد.

ترکیب کاتر فرز شیار زنی

مواد فرز شیار زنی برای درک سطح برش دستگاه مهم است. موادی مانند کاربید، کبالت و الماس سخت هستند و می‌توانند در کاربردهای با سرعت بالا استفاده شوند، در حالی که موادی مانند فولاد برای ماشین‌کاری عمومی فلزات استفاده می‌شوند. گزینه های دیگر مواد برای برش صندلی کلید شامل کاربید میکروگرین است که بیشتر در کاربردهای تکمیل سطح استفاده می شود و سرامیک.

پوشش‌های ماشین‌های فرز شیار زنی نیز ملاحظات مهمی هستند، زیرا می‌توانند اضافی باشند

تولید در برابر خوردگی و سایش، افزایش سختی ابزار، کمک به روانکاری و صافی و بهبود طول عمر کلی ابزار. ملاحظات و گزینه های دیگری برای برش صندلی کلید نیز ممکن است بسته به سازنده موجود باشد.

منبع

globalspec
