روترهای CNC

روتر ابزاری است که برای توخالی کردن یک ناحیه در مقابل مواد کار (چوب، پلاستیک، مواد دیگر) استفاده می شود. روترهای کوچک دستی از یک تیغه استوانه ای چرخان، شبیه به مته، برای برش مواد استفاده می کنند. بیت اسپیندل با سرعت بسیار بالایی در حدود 25000 دور در دقیقه می چرخد. برخی از روترها بیت هایی دارند که می توانند بیش از 20 اسب بخار را تحمل کنند، در مقایسه با 3000 دور در دقیقه برای ماشین فرز یا چند صد دور در دقیقه برای مته. رایج ترین کاربرد روترهای سنتی کار بر روی چوب و پلاستیک است، مانند ایجاد اتصالات دم کبوتری در قطعات مبلمان.

نمایش تمام تولیدکنندگان روترهای CNC

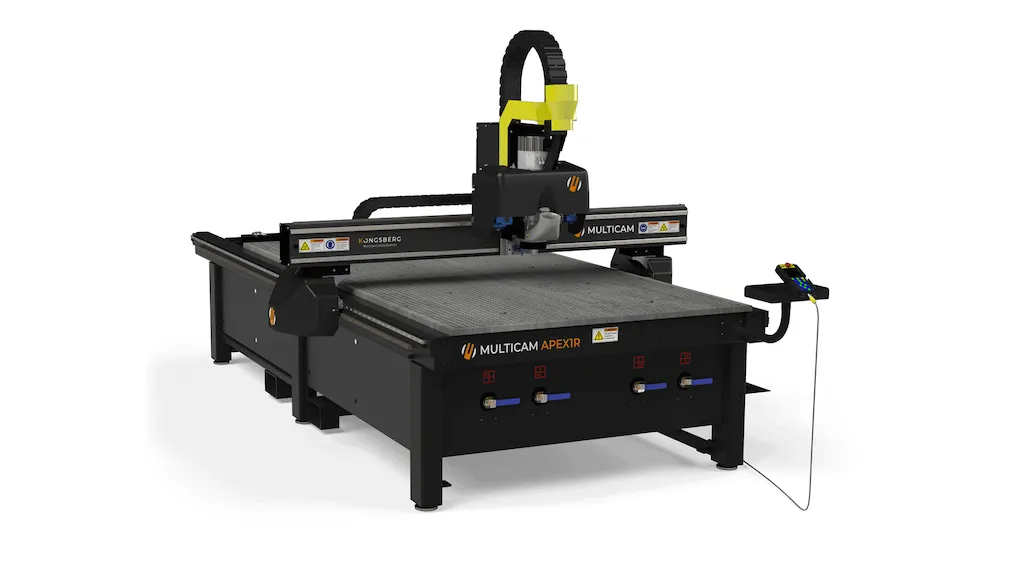

یک روتر CNC یا با کنترل عددی کامپیوتری یک نسخه پیچیده ماشین ابزار کنترل شده توسط کامپیوتر از یک روتر دستی است. یک روتر CNC با استفاده از یک سیستم کنترل شده توسط کامپیوتر که CAD/CAM یا نرم افزار طراحی به کمک کامپیوتر / نرم افزار تولید به کمک کامپیوتر را اجرا می کند، چوب، پلاستیک و سایر مواد نرم را از بین می برد. از این روترهای CNC در ساخت مدل های صنعتی و در تجارت مبلمان و ساختمان استفاده می شود که درها، کابینت ها و میزهای چوبی حکاکی شده فانتزی را می توان به سرعت و به طور کامل در مدت زمان کوتاهی برش داد. روترهای CNC معمولاً دارای یک رایانه داخلی سازگار با Windows © یا سایر سیستم عامل رابط کاربری گرافیکی با ویژگی های شبکه، مانیتور و تجهیزات جانبی هستند تا بتوان آنها را به صورت محلی و همچنین از طریق شبکه فروشگاه کار کرد.

برنامه طراحی CAD ابتدا به نرم افزار CAM وارد می شود. سپس نرم افزار CAM مسیرهای ابزار را برای فرآیند ساخت واقعی محاسبه می کند. روترهای CNC حداقل دارای 3 محور هستند: X، Y و Z یا یک مسیر حرکت ابزار سه بعدی. برخی از آنها بیشتر دارند که به این معنی است که سر ابزار یا دوک می تواند بیت روتر را از یک به سه بعد بچرخاند. به عنوان مثال، یک روتر 5 محوره CNC می تواند اسپیندل را در 3 بعد حرکت دهد و دوک می تواند سر ابزار را در دو بعد دیگر بچرخاند یا حرکت دهد.

یک روتر CNC یک میز پایه دارد که در آن استوک قرار می گیرد و محکم می شود که می تواند تا 200 فوت مربع باشد. مدل های ساده تری وجود دارند که می توانند روی یک دسکتاپ کوچک قرار بگیرند و 120 ولت AC معمولی را تخلیه کنند. اکثر روترهای CNC به سبک دروازه ای هستند به این معنی که یک دروازه بالای میز وجود دارد که روی یک جفت ریل در هر طرف تخت به جلو و عقب حرکت می کند. دوک نگهدارنده بیت برش از چپ به راست بر روی تیر بالای دروازه دروازه روی تخت حرکت می کند. دوک از زیر بشکهای آویزان است، بنابراین دروازه را می توان به هر نقطه xy منتقل کرد. سپس اسپیندل و بیت روتر آن می توانند در محور z به بالا یا پایین حرکت کنند. حرکات ماشین ابزار با موتورهای پله ای یا سروو تغذیه می شود. سپس سر بیت روتر واقعی روی دوک می‌تواند به صورت اختیاری چرخانده یا از عمودی به افقی بچرخاند و به ابزار 2 محور حرکت بیشتری می‌دهد.

مشخصات

در اینجا مشخصاتی وجود دارد که باید هنگام انتخاب یک روتر CNC در نظر بگیرید:

• تعداد محورها: 3، 4 یا 5

• اندازه میز

• ساخت قاب

• محور سفر

  • محور X

  • محور Y

  • محور Z

• حداکثر سرعت

• قدرت اسپیندل

• رباتیک واقعی

• اسپیندل تغییر خودکار ابزار

• کامپیوتر و نرم افزارهای جانبی
