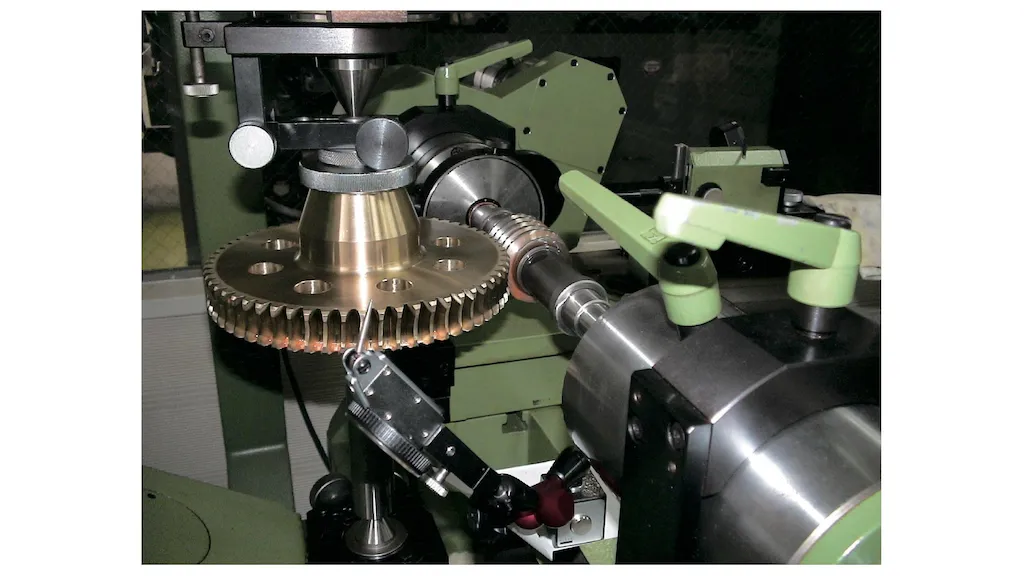

ماشین آلات تولید دنده

دستگاه های تولید چرخ دنده برای برش، فرم دادن و تکمیل دندانه های چرخ دنده استفاده می شود. ماشین‌های تولید چرخ دنده برای انجام فرآیندهایی مانند سنگ‌زنی، آسیاب کردن، آسیاب کردن، لپ‌زنی، و سنگ‌زدایی استفاده می‌شوند. چرخ دنده یک عنصر ماشینی مکانیکی است که برای انتقال مثبت نیرو از طریق مش بندی دندانه های کناری با دنده دوم استفاده می شود.

نمایش تمام سازندگان ماشین آلات تولید دنده

روش های ساخت

به طور کلی، ماشین‌های فرز یونیورسال برای برش، شکل‌دهی و تکمیل چرخ دنده‌ها استفاده می‌شوند و می‌توانند به عنوان دستگاه‌های برش، شکل‌دهی و تکمیل دنده عمل کنند.

در زیر روش های ساخت چرخ دنده آورده شده است. انتخاب روش ساخت به مواد مورد استفاده برای طراحی دنده و چرخ دنده بستگی دارد.

• برش دادن

• مهر زدن

• جعل

• فرآیندهای متالورژی پودر

• قالب گیری تزریق پلاستیک

• ماشینکاری

• تولید دنده

• برش فرم دنده

ماشینکاری رایج ترین روش تولید است. دو فرآیند برای تولید چرخ دنده عبارتند از hobbing و شکل دادن. برش فرم دنده با بریچ و فرز به دست می آید.

مشخصات

ماشین های تولید دنده ممکن است دستی، نیمه اتوماتیک یا اتوماتیک باشند.

هابینگ بر روی دستگاه هابینگ دنده تک منظوره انجام می شود. دو نوع طرح اساسی برای ماشین های چرخ دنده وجود دارد، دوک های کار افقی و دوک های کار عمودی. در هابینگ چرخ دنده، ابتدا جعبه دنده به سمت صفحه چرخان حرکت می کند تا به عمق مناسب برسد. به محض رسیدن به عمق مناسب، کاتر اجاق گاز در سراسر صفحه چرخ دنده تغذیه می شود تا زمانی که دندانه های چرخ دنده کامل شود.

سنگ زنی شامل برش فلز، از طریق استفاده از یک ابزار برش چند نقطه ای است که از تعدادی ذرات ساینده تشکیل شده است که در یک چرخ سنگ زنی به شکل دلخواه به هم متصل شده اند. سنگ زنی چرخ دنده برای تکمیل چرخ دنده های بسیار دقیق و سخت شده استفاده می شود. با این حال، سنگ زنی چرخ دنده آهسته و گران است و فقط روی دنده های با کیفیت و سخت شده استفاده می شود.
