ماشین های فرز

ماشین های فرز یک قطعه کار را به یک کاتر ثابت یا یک کاتر را به یک قطعه کار ثابت در جهات عمودی یا افقی در امتداد محورهای X، Y و Z منتقل می کنند.

نمایش تمام سازندگان ماشین آلات فرز

انواع ماشین های فرز

چندین نوع اصلی از ماشین های فرز وجود دارد:

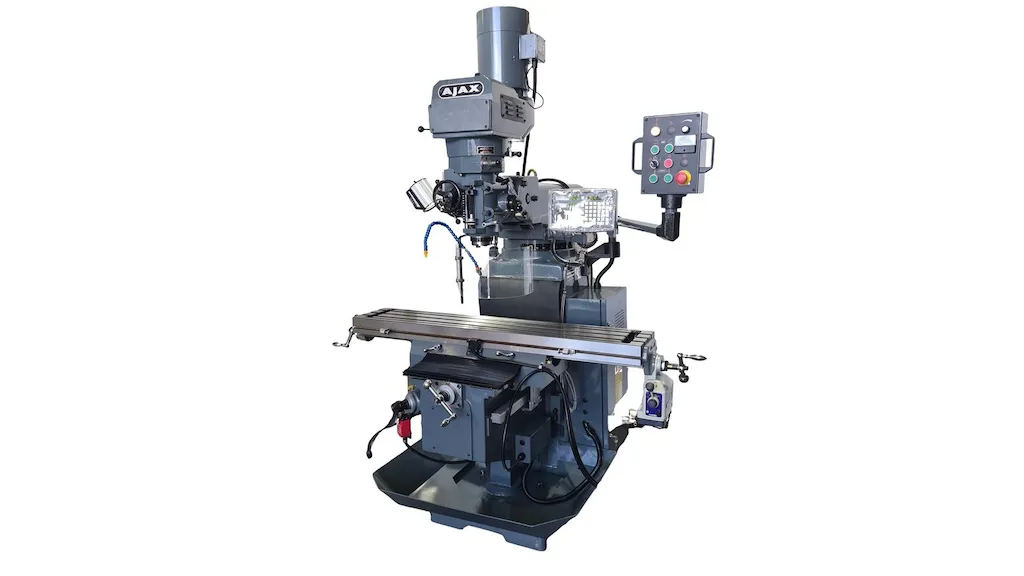

• ماشین های فرز عمودی (VMC) دارای یک دوک عمودی، شبیه به دستگاه مته، اما با یک میز XY هستند که موقعیت کار را امکان پذیر می کند.

• ماشین های فرز افقی (HMC) همچنین دارای یک میز XY برای تعیین موقعیت قطعه کار هستند. با این حال، کاترها بر روی یک درخت افقی در سراسر میز نصب می شوند.

• ماشین های فرز جهانی (UMC) را می توان برای فرز عمودی یا افقی استفاده کرد. سر دوک برای انجام هر دو نوع عملیات آسیاب مفصل می شود.

• ماشین های فرز دروازه ای با قطعات کار بزرگ استفاده می شود. آنها برای ماشین های فرز پنج محوره و شش محوره امکان مفصل بندی دوک را فراهم می کنند.

• مراکز ماشینکاری ماشین ابزارهایی هستند که برای تکرار خودکار عملیات استفاده می شوند. اکثر مراکز ماشینکاری به صورت عددی کنترل می شوند (CNC).

• ماشین های فرز CNC با مجموعه ای از دستورات به نام G-codes برنامه ریزی می شوند و از ابزار CAT (V-Flange)، BT یا HSK استفاده می کنند.

مشخصات

ماشین های فرز دارای مشخصات عملکرد دوک، حرکت و اندازه میز هستند. سرعت اسپیندل محدوده سرعت چرخشی سر دوک است. قدرت محرکه قدرت نامی توربین، موتور الکتریکی یا موتور رفت و برگشتی است که دوک را به حرکت در می آورد. تعداد ابزارهایی که مجله ابزار پشتیبانی می کند نیز یک نکته مهم است. ماشین های ساده فقط یک ماشین ابزار را در خود جای می دهند. مشخصات حرکتی ماشین های فرز عبارتند از:

• تعداد محورها

• حداکثر سفر محور X

• حداکثر سفر محور Y

• حداکثر سفر محور Z

از نظر اندازه میز، طول میز به موازات محور اصلی حرکت اندازه گیری می شود. عرض میز عمود بر محور اصلی حرکت اندازه گیری می شود.

ویژگی ها

ماشین‌های فرز ممکن است شامل کنترل‌هایی باشند که بسته‌های نرم‌افزاری برای طراحی به کمک رایانه (CAD) یا تولید به کمک رایانه (CAM) را پشتیبانی می‌کنند یا شامل می‌شوند. ماشین های قابل برنامه ریزی را می توان برای عملیات خودکار یا نیمه خودکار راه اندازی کرد. میزهای چرخشی امکان چرخش قطعه کار را فراهم می کنند و حرکت در امتداد چندین محور را فراهم می کنند. ماشین های فرز با سیستم خنک کننده برای جلوگیری از گرمای بیش از حد و آسیب دیدن ماشین آلات در طول استفاده طولانی مدت طراحی شده اند. تامین کنندگانی که کالیبراسیون در محل را ارائه می کنند می توانند به اطمینان از عملکرد دقیق تجهیزات کمک کنند. برخی از ماشین های فرز دارای رابط کاربری با بازخوانی دیجیتال هستند. برخی دیگر دارای محفظه ای هستند که فضای کار را در خود جای داده است. فرز عمودی رایج تر از فرز افقی است، عمدتاً به این دلیل که قطعه کار ساده نصب شده است. فرز افقی در صورتی استفاده می شود که مقدار زیادی از مواد برداشته شود یا نیاز به دقت کمتری وجود داشته باشد.
