ماشین آلات رول فرمینگ

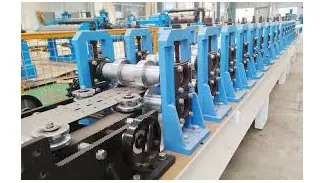

به روز رسانی شده در ۱۴۰۳/۷/۱۵ زمان مطالعه 10 دقیقهماشینهای رول‌فرمینگ ورق فلز را به کانال‌ها و دیگر اشکال مقطعی خم می‌کنند. آنها از غلتک های جفتی به نام رول استیشن برای تشکیل قطعات فلزی با طول های بلند و اغلب در مقادیر زیاد استفاده می کنند. تجهیزات رول‌فرمینگ که برای شکل دادن به فولاد استفاده می‌شوند، می‌توانند قطعاتی با نسبت استحکام به وزن بیشتری نسبت به روش‌هایی مانند آهنگری بسازند.
نمایش تمام سازندگان ماشین آلات رول فرمینگ
اجزای ماشین، گزینه ها و لوازم جانبی
ماشین‌های رول‌فرمینگ معمولاً شامل غلتک‌های گلوله‌ای با قدرت، غلتک‌های زنجیر و چرخ دنده، پایه‌های نگهدارنده دو قرقره غلتکی و کلیدهای خاموش کننده اضطراری هستند. گزینه های تولید ممکن است شامل سوراخ کردن، بریدگی، تکمیل و خم شدن باشد. برخی از تولیدکنندگان از الگوی گلی برای تعیین مراحل متوالی کار و طراحی حاصل یا نهایی استفاده می کنند.
لوازم جانبی تجهیزات رول فرمینگ عبارتند از آداپتورهای سه حلقه، پایه های سیم پیچ، مجموعه غلتکی دنده پایین و پایه های بیرون زده. نرم‌افزار طراحی ممکن است برای بهبود تکنیک‌های سفارشی استفاده شود و امکان شبیه‌سازی این فرآیندهای رول‌سازی را از طریق تحلیل اجزا محدود (FEA) فراهم کند.
برنامه ها و محصولات
ماشین‌های رول‌فرمینگ برای ساخت قطعات سفت و سخت و با استحکام بالا از فلزاتی به سبک آلومینیوم تا سنگین به اندازه فولاد 6 گیگ (ضخامت 1/2 اینچ) استفاده می‌شوند. آنها برای تولید اجزای ساختمان فلزی، ناودانی ها، تکیه گاه ها، زاویه ها، کانال های C، کانال های U و کانال های کلاه استفاده می شوند.
استانداردهای ماشین های شکل دهی نورد
چندین سازمان وجود دارند که استانداردهایی را برای دستگاه های رول فرمینگ و رول فرمینگ منتشر می کنند. به عنوان مثال، کمیته فنی A01.19 (فولاد ورق و نوار) ASTM International (که قبلاً انجمن آزمایش و مواد آمریکا نامیده می شد) استانداردهایی را منتشر می کند که برای ماشین آلات رول فرمینگ اعمال می شود. ASTM A568/A568M-05a یک مشخصات استاندارد برای فولادهای ورق، کربن، ساختاری و با استحکام بالا، کم آلیاژ، نورد گرم و نورد سرد است.
برخی از کاربران نهایی محصولات نورد به دلیل استفاده از ماشین هایی مانند برش لیزری و مراکز پانچ با سرعت بالا به استانداردهای بالاتری از صافی نیاز دارند. ممکن است نیاز به ماشین های رول فرمینگ برای برآوردن مشخصات محصولات حاصل باشد. به عنوان مثال، جنرال موتورز آمریکای شمالی GMN11192 را منتشر می کند، استانداردی برای بازیابی با مقاومت بالا ورق فولادی کاهش یافته آنیل شده سرد، محصولی که برای عملیات رول شکل دهی مناسب است.
