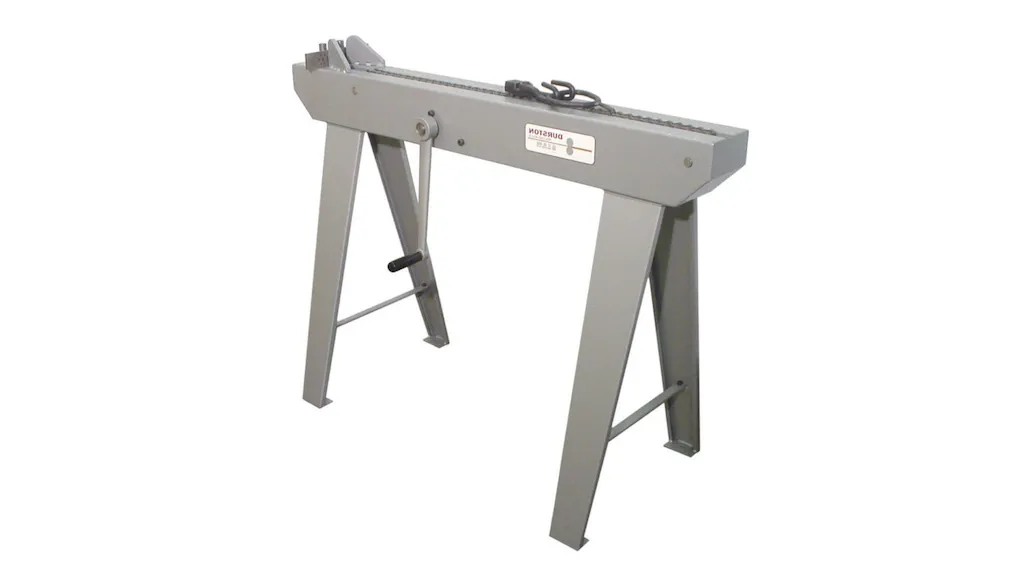

ماشین آلات کشش و میزهای کشش

میزهای کششی و ماشین‌های کششی از نیروهای کششی برای کاهش اندازه ورق‌های فلزی، سیم، لوله‌ها و میله‌ها با کشیدن نوارهای فلزی از طریق یک صفحه کششی یا قالب‌ها استفاده می‌کنند.

انواع ماشین آلات کشش و میزهای کشش

ترسیم معمولاً به دو نوع کلی تقسیم می شود:

• نقاشی ورق فلز

• نقشه کشی سیم، میله و لوله.

میزهای کششی ورق فلزی و ماشین های کشش شامل تغییر شکل پلاستیک بر روی یک محور منحنی است. جریان و کشش مواد برای شکل دهی موفق ضروری است. با میزهای کششی ورق فلزی و ماشین های کشش، قالب از ورق های مسطح فلز شکل می گیرد، لازم است مواد به شکل قالب حرکت کنند. میزهای کششی فلزی و ماشین های کششی می توانند برای تشکیل مواد انعطاف پذیر از جمله آلومینیوم، مس، نیکل، فولاد نرم، فولاد ضد زنگ و منیزیم استفاده شوند. میزهای کشش سیم، میله و لوله و ماشین‌های کشش، سهام را از طریق قالب نصب شده روی نیمکت کشش می‌کشند تا قطر را کاهش داده و طول را افزایش دهند. انتهای قطعه کار در دسته ها قرار می گیرد و بقیه از طریق قالب میز کشش یا ماشین کشش کشیده می شود.

نمایش تمام سازندگان ماشین آلات کشش و میزهای کشش

سایر انواع متداول عبارتند از میزهای کششی و ماشین های کشش هیدرولیک و میزهای کششی و ماشین های کششی دو زنجیره ای. ماشین های هیدرولیک از نیروی سیال برای کشیدن مواد به قالب برای شکل دهی استفاده می کنند. این میزهای کششی و ماشین‌های کششی یک عمل کشیدن نرم را ارائه می‌کنند که حرکت تند و سریع در شروع کشیدن را از بین می‌برد. میزهای کششی هیدرولیک به دلیل افزایش شتاب، کاهش سرعت و سرعت برگشت حمل، ظرفیت تولید بالایی را نسبت به سایر میزهای کششی و ماشین های کششی نوع زنجیره ای فراهم می کنند. میزهای کششی و ماشین های کششی دو زنجیره ای برای کشیدن لوله از داخل قالب ها و روی قالب های داخلی برای کاهش قطر و بهبود سطح و استحکام تسلیم لوله طراحی شده اند. کالسکه‌های کشی زنجیر دوتایی بر خلاف کشش‌های تک زنجیره‌ای که می‌توانند از مرکز خارج شوند، از خط مرکزی کشش کشیده می‌شوند. این میزهای کششی و ماشین های کششی معمولاً حاوی نیروهای کششی در ساختار نیمکت هستند تا نیازهای پایه یا تقویت را به حداقل برسانند. انواع دیگر، فهرست نشده از میزهای کششی و ماشین های طراحی نیز ممکن است معمولاً در دسترس باشند.

مواد

مواد متداول مورد استفاده در میزهای کششی سیم، میله و لوله و ماشین های کشش شامل فولادها، آلیاژهای مس و آلیاژهای آلومینیوم هستند. میزهای کششی و ماشین های نقشه کشی در انواع مختلفی برای پاسخگویی به طیف وسیعی از کاربردها موجود هستند.
