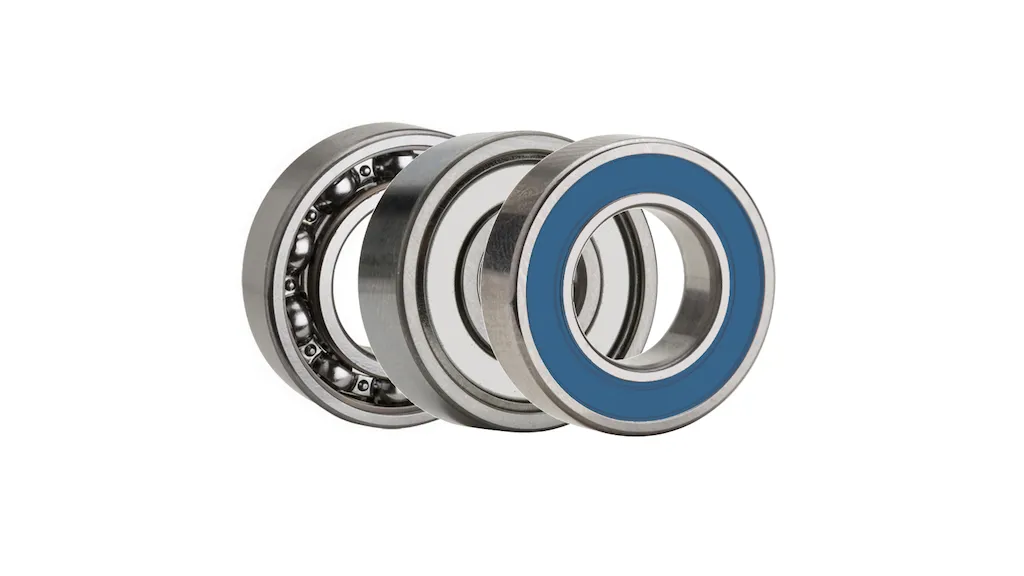

آشنایی با بلبرینگ ساچمه کروی
به روز رسانی شده در ۱۴۰۳/۷/۱۶ زمان مطالعه 15 دقیقهبلبرینگهای ساچمه کروی (Ball Bearings) یکی از پرکاربردترین و رایج‌ترین انواع بلبرینگ‌ها هستند که برای کاهش اصطکاک و تسهیل حرکت روان و چرخشی قطعات مکانیکی استفاده می‌شوند. این نوع بلبرینگ‌ها شامل یک سری ساچمه‌های فلزی کروی‌شکل هستند که در مسیرهای مداری (ریس‌ها یا رینگ‌ها) حرکت می‌کنند و امکان چرخش سریع و با کمترین اصطکاک را برای قطعات فراهم می‌کنند.
ساختار و نحوه عملکرد بلبرینگ‌های ساچمه کروی
بلبرینگ‌های ساچمه کروی از اجزای اصلی زیر تشکیل شده‌اند:
حلقه داخلی (Inner Ring): این حلقه روی شفت یا محوری که باید چرخش کند، نصب می‌شود و همراه با آن می‌چرخد.
حلقه بیرونی (Outer Ring): این حلقه ثابت است و به بدنه یا محفظه متصل می‌شود.
ساچمه‌ها (Balls): ساچمه‌های کروی‌شکل بین دو حلقه داخلی و بیرونی قرار دارند و روی شیارهای مخصوص خود (ریس‌ها) می‌چرخند.
قفسه (Cage): قفسه برای نگهداری و تفکیک ساچمه‌ها به‌کار می‌رود تا ساچمه‌ها از برخورد مستقیم به یکدیگر جلوگیری کنند و به‌طور منظم در جای خود باقی بمانند.
در حین چرخش، حلقه داخلی با شفت حرکت می‌کند و ساچمه‌ها در شیارهای خود غلت می‌زنند. این حرکت غلتشی اصطکاک را به‌طور چشمگیری کاهش می‌دهد و باعث می‌شود قطعات مکانیکی با کمترین مقاومت حرکت کنند.
انواع بلبرینگ‌های ساچمه کروی
بلبرینگ‌های ساچمه کروی به دسته‌بندی‌های متنوعی تقسیم می‌شوند که بسته به نوع کاربری و شرایط محیطی متفاوت هستند:
1. بلبرینگ‌های ساچمه کروی شعاعی (Radial Ball Bearings):
این نوع بلبرینگ‌ها برای بارهای شعاعی (بارهایی که عمود بر محور شفت اعمال می‌شوند) طراحی شده‌اند و عمدتاً در دستگاه‌هایی استفاده می‌شوند که نیاز به چرخش سریع دارند.
2. بلبرینگ‌های تماس زاویه‌ای (Angular Contact Ball Bearings):
این بلبرینگ‌ها برای بارهای ترکیبی (شعاعی و محوری) مناسب هستند. در این نوع بلبرینگ، ساچمه‌ها در زاویه‌ای نسبت به شفت قرار دارند که امکان تحمل همزمان بارهای محوری و شعاعی را فراهم می‌کند. بلبرینگ‌های تماس زاویه‌ای در دستگاه‌های با سرعت بالا و در کاربردهای پیچیده‌تر مانند موتورهای الکتریکی استفاده می‌شوند.
3. بلبرینگ‌های کف گرد (Thrust Ball Bearings):
این بلبرینگ‌ها برای تحمل بارهای محوری (بارهایی که در جهت محور شفت وارد می‌شوند) طراحی شده‌اند. بلبرینگ‌های کف گرد در کاربردهایی که نیاز به پشتیبانی محوری وجود دارد، مانند میزهای گردان یا یاتاقان‌های محوری، استفاده می‌شوند.
4. بلبرینگ‌های خود تنظیم (Self-Aligning Ball Bearings):
این نوع بلبرینگ‌ها دارای دو رینگ داخلی و خارجی هستند که به ساچمه‌ها اجازه می‌دهند خود را به‌طور خودکار تنظیم کنند. این ویژگی باعث می‌شود که این بلبرینگ‌ها در شرایطی که ممکن است ناهماهنگی‌های جزئی بین شفت و محفظه رخ دهد، به‌خوبی عمل کنند.
جدول مقایسه انواع بلبرینگ‌های ساچمه کروی
| نوع بلبرینگ | تحمل بار شعاعی | تحمل بار محوری | قابلیت سرعت بالا | کاربردها |
|---|---|---|---|---|
| بلبرینگ شعاعی (Radial) | بالا | پایین | بسیار خوب | موتورهای الکتریکی، تجهیزات عمومی صنعتی |
| بلبرینگ تماس زاویه‌ای (Angular) | متوسط | بالا | خوب | پمپ‌ها، کمپرسورها، ابزارهای دقیق |
| بلبرینگ کف گرد (Thrust) | پایین | بالا | متوسط | یاتاقان‌های محوری، میزهای گردان |
| بلبرینگ خود تنظیم (Self-Aligning) | متوسط | پایین | خوب | سیستم‌های نوار نقاله، ماشین‌آلات با ناهماهنگی محوری |
ویژگی‌ها و مزایای بلبرینگ‌های ساچمه کروی
کاهش اصطکاک و افزایش کارایی:
طراحی کروی ساچمه‌ها باعث کاهش اصطکاک و تسهیل حرکت روان قطعات می‌شود. این ویژگی باعث می‌شود که این بلبرینگ‌ها گزینه‌ای مناسب برای دستگاه‌های با سرعت بالا و بارهای کم تا متوسط باشند.قابلیت تحمل بارهای ترکیبی:
بلبرینگ‌های تماس زاویه‌ای و بلبرینگ‌های خود تنظیم، امکان تحمل بارهای محوری و شعاعی را به‌صورت همزمان فراهم می‌کنند. این ویژگی آن‌ها را برای کاربردهایی که بارهای ترکیبی اعمال می‌شود، مناسب می‌سازد.قابلیت کارکرد در سرعت‌های بالا:
طراحی کم‌اصطکاک بلبرینگ‌های ساچمه کروی به آن‌ها امکان می‌دهد که در سرعت‌های بالا بدون افزایش بیش از حد دما یا کاهش کارایی، به‌طور پایدار عمل کنند.طول عمر بالا:
بلبرینگ‌های ساچمه کروی با استفاده از مواد با کیفیت بالا و فناوری‌های پیشرفته تولید می‌شوند که باعث افزایش عمر مفید و کاهش نیاز به تعمیرات و نگهداری می‌شود.کاربرد گسترده:
بلبرینگ‌های ساچمه کروی در بسیاری از صنایع از جمله خودروسازی، تجهیزات پزشکی، ماشین‌آلات صنعتی، و ابزارهای خانگی استفاده می‌شوند.
مواد سازنده بلبرینگ‌های ساچمه کروی
بلبرینگ‌های ساچمه کروی عمدتاً از فولاد کروم یا فولاد ضد زنگ ساخته می‌شوند که هر دو ماده به دلیل مقاومت بالا در برابر سایش و خوردگی مناسب هستند. برخی بلبرینگ‌ها نیز از مواد سرامیکی ساخته می‌شوند که مزایای خاصی مانند کاهش وزن و مقاومت بیشتر به دماهای بالا دارند. بلبرینگ‌های سرامیکی معمولاً در کاربردهای بسیار تخصصی مانند تجهیزات هوافضا یا تجهیزات پزشکی استفاده می‌شوند.
کاربردهای بلبرینگ‌های ساچمه کروی
بلبرینگ‌های ساچمه کروی به دلیل ویژگی‌های عملکردی بالا و توانایی تحمل بارهای مختلف، در طیف وسیعی از صنایع استفاده می‌شوند. برخی از کاربردهای مهم آن‌ها شامل موارد زیر است:
خودروسازی:
بلبرینگ‌ها در چرخ‌ها، گیربکس‌ها، و موتورهای خودروها استفاده می‌شوند. آن‌ها باعث کاهش اصطکاک و افزایش کارایی این قطعات می‌شوند.تجهیزات الکتریکی:
در موتورهای الکتریکی، ژنراتورها، و پمپ‌ها، بلبرینگ‌های ساچمه کروی برای کاهش اصطکاک و اطمینان از چرخش روان و کم‌صدا استفاده می‌شوند.ماشین‌آلات صنعتی:
در خطوط تولید و ماشین‌آلات صنعتی، بلبرینگ‌های ساچمه کروی برای کاهش اصطکاک و جلوگیری از سایش سریع قطعات مکانیکی استفاده می‌شوند.ابزارهای دقیق و تجهیزات پزشکی:
بلبرینگ‌های کوچک‌تر در ابزارهای جراحی و دستگاه‌های پزشکی برای حرکت روان و دقیق استفاده می‌شوند.
سوالات متداول
1. بلبرینگ ساچمه کروی چه مزیتی نسبت به دیگر انواع بلبرینگ‌ها دارد؟
بلبرینگ‌های ساچمه کروی به دلیل طراحی ساده و کارایی بالا، امکان چرخش روان با کمترین اصطکاک را فراهم می‌کنند و در سرعت‌های بالا به‌خوبی عمل می‌کنند.
2. آیا بلبرینگ‌های ساچمه کروی نیاز به روان‌ساز دارند؟
بله، مانند دیگر بلبرینگ‌ها، بلبرینگ‌های ساچمه کروی نیز برای کاهش اصطکاک و افزایش طول عمر به روان‌سازها نیاز دارند. روان‌سازها می‌توانند به شکل گریس یا روغن باشند.
3. آیا بلبرینگ‌های ساچمه کروی قابل تعمیر هستند؟
بلبرینگ‌های ساچمه کروی معمولاً تعویض می‌شوند و تعمیر آن‌ها به‌صرفه نیست، زیرا قطعات آن‌ها به‌طور دقیق ساخته شده و سایش و خوردگی ممکن است به کارایی کلی آن‌ها آسیب برساند.
