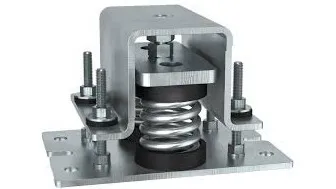

ارتعاش گیرهای پایه ماشین آلات

نمایش تمام سازندگان ارتعاش گیرهای پایه ماشین آلات

منطقه محصول عایق‌های لرزش و پایه‌های دستگاه شامل طیف گسترده‌ای از دستگاه‌های مورد استفاده برای نگهداری است

سطح ماشین‌ها، ارتعاش موتور و سایر وسایل، تثبیت شده و از خطرات ارتعاش عایق شده است.

هنگام تعیین جداکننده‌های لرزش و پایه‌های ماشین، به دست آوردن اطلاعات دقیق و پارامترهای عملیاتی برای برنامه مهم است. نمونه هایی از پارامترهای مهم عبارتند از:

• کاربرد - جداسازی لرزش، تسطیح، حفاظت از کف و غیره.

• حداکثر ظرفیت بار، یا وزن، در هر سوار

• محدوده تنظیم تراز

• نوع یا نوع نصب

• اندازه نصب

• ویژگی های مهم، مانند گواهی FDA، یا ساخت و ساز فولاد ضد زنگ

توابع

عملکرد دقیق جداکننده‌های ارتعاش و پایه‌های ماشین را می‌توان به عنوان تسطیح، تسطیح دقیق و میرایی لرزش توصیف کرد. دستگاه های تراز کننده فاصله سطح یاتاقان تا سطح نصب دستگاه را تنظیم می کنند. معمولاً برای جبران سطوح ناهموار استفاده می شوند. پایه‌های دستگاه تسطیح دقیق را می‌توان با دستگاه‌های الکترونیکی، مانند ماشین‌های رایانه‌ای، که باید بسیار پایدار نگه داشت، استفاده کرد.

دستگاه های عایق ارتعاش برای خنثی کردن و جابجایی لرزش استفاده می شود تا وسیله ای که روی آن نصب شده است پایدار بماند. جداکننده‌های لرزش و پایه‌های ماشینی موجود هستند که هم کیفیت عایق‌سازی لرزش و هم سطح‌سازی را با هم ترکیب می‌کنند.

انواع

پایه‌های ماشینی شامل مجموعه وسیعی از پایه‌ها، ترازها، فنرها و اسناببرها هستند که هر کدام دارای عملکردهای خاصی هستند که انواع کاربردهایی را که باید با آن‌ها استفاده شوند متمایز می‌کند.

دستگاه‌های نصب ماشین شامل، اما محدود به موارد زیر نیستند:

• بوش نصب می شود

• پدهای مرطوب کننده

• تسطیح پا و پد

• پایه های ماشین سطحی

• پایه های بشقاب

• پایه های صفحه گل میخ و پایه های گوه ای.

پایه های بوشینگ الاستومرهای یک تکه ای هستند که مستقیماً روی یک سازه پشتیبانی نصب می شوند. این عایق‌های ارتعاشی لاستیکی از طریق یک پیچ و مهره به دستگاه متصل می‌شوند و بوش و ساختار پشتیبانی را با هم ترکیب می‌کنند.

همانطور که بوش بارگذاری می شود، در قسمت پشتی ساختار پشتیبانی تغییر شکل می دهد تا مجموعه را مجذوب خود کند.

پدهای مرطوب کننده در زیر دستگاه یا دستگاه قرار می گیرند تا لرزش بین دو سطح را کاهش دهند.

پایه‌ها و لنت‌های تراز، دیسک‌هایی با اندازه‌ها و شکل‌های مختلف هستند که دارای یک گل میخ رزوه‌دار (یا یک فرورفتگی برای گل میخ تسطیح، در مورد لنت) برای نصب و تنظیم سطح دستگاه هستند.

برخی از این محصولات دارای پدهای مرطوب کننده برای جداسازی لرزش و اتصالات چرخشی برای کاربردهای کف ناهموار هستند. پایه‌های صفحه از طریق یک صفحه نصب به یک ساختار پشتیبانی متصل می‌شوند. سازه معمولاً یک صفحه فولادی تک نصب است که در مرکز آن دستگاه ارتعاش، کاستور یا تسطیح وجود دارد.

برنامه های کاربردی

کاربردهای معمولی عبارتند از ماشین ابزار، تجهیزات الکترومکانیکی، نیمکت های بازرسی، لوازم خانگی، ماشین های اداری و تجهیزات حمل و نقل.

استانداردها

AA-52486 - پایه، کانتینر حمل و نقل، ارتجاعی: ضربه و میرایی ارتعاش.

ISO 13971 - این استاندارد بین المللی الزامات، طراحی و نصب عناصر لوله انعطاف پذیر (به عنوان مثال، لوله انعطاف پذیر فلزی، لوله انعطاف پذیر فلزی، جدا کننده ارتعاش، درز انبساط) و غیره را شرح می دهد.

BS 7129 - توصیه برای نصب مکانیکی شتاب سنج ها برای اندازه گیری شوک ارتعاش مکانیکی.

BS 6955 P16 - کالیبراسیون ارتعاش و ضربه‌آپ - قسمت 16: روش تست حساسیت گشتاور نصب.

BS ISO 13971 - سیستم های تبرید و پمپ های حرارتی - عناصر لوله انعطاف پذیر، جداکننده های ارتعاش، اتصالات انبساط و لوله های غیر فلزی - الزامات و طبقه بندی.
