پرس با مکانیزم لولای مفصلی
به روز رسانی شده در ۱۴۰۳/۷/۱۷ زمان مطالعه 10 دقیقه
نوع D پرس مفصل بند انگشتی
در عملیاتی که عملکرد جابجایی-تناژ پرس های غیرمرکز و پرس های درایو پیوندی کافی نیست، برای عملیات آهسته اما با نیروی زیاد در ناحیه کورس پایین تر مناسب است.
ما پرس های درایو پیوند را در دو میله اتصال و چهار پیکربندی شاتون تولید می کنیم.
در استانداردهای صنعتی، PLC، پنل اپراتور، کیس بادامک، سوپاپ ترمز کلاچ، ترمز کلاچ، انکودر و موانع نور از برندهای معتبر جهانی انتخاب می شوند.
پرس های ما PLC کنترل می شوند. ما از PLC ایمنی یا ماژول های ایمنی مطابق با مقررات 2006/42/EC استفاده می کنیم. بسته به اندازه پرس، از پنل اپراتور کنسول چرخشی 9 یا 12 اینچی استفاده می کنیم.
تنظیم سرعت پرس بر اساس نسخه و تنظیم تنظیم را می توان با رمزگذار از پانل اپراتور انجام داد.
ما طبق درخواست شما پرس های خود را با صفحه ثابت یا متحرک و بالشتک تولید می کنیم.
چرخ دنده های ما چرخ دنده های شاه ماهی با شکاف صفر هستند.
ساختار بدن
بدنه مونو بلوک در پرس های نوع D ترجیح داده می شود.
ما طرح های خود را با در نظر گرفتن حداکثر انحراف 0.12 میلی متر بر متر می سازیم.
فاصله جانبی با عرض رول مورد نظر تعیین می شود.
هیچ گودال فشاری مورد نیاز نیست.
پرس های اتصال بند انگشتی برای عملیات آهسته اما با نیروی زیاد در ناحیه ضربه پایین طراحی شده اند، بنابراین می توان از آنها برای چاپ، اکستروژن، اندازه گیری، برجسته سازی استفاده کرد. این نوع پرس برای عملیات شکل دهی که نیاز به تحمل دقیق دارند ایده آل است.
با نزدیک شدن به BDC، سرعت رم بسیار پایین است. این نرخ ورودی منگنه کم، زمان کافی برای جریان پلاستیک مواد در طول منطقه شکل‌گیری سرد بحرانی فراهم می‌کند.
طراحی و ساخت بدنه
طراحی بدنه با نرم افزار اجزای محدود Ansys تحلیل می شود. در تجزیه و تحلیل، ما پیشرفت های طراحی را حفظ می کنیم تا زمانی که به یک عمر خستگی بی نهایت دست یابیم.
ما نتایج به دست آمده را گزارش می کنیم و با مستندسازی آنها را حفظ می کنیم.
بدنه از جوشکاری صفحات با کیفیت St52-3 به دست می آید. جوشکاری توسط جوشکاران معتبر با استفاده از سیم جوش SG3 انجام می شود.
پس از جوشکاری، بدنه در کوره قرار می گیرد و تحت فرآیند تنش زدایی قرار می گیرد.
سینماتیک
در طول فرآیند، پارامترهای سرعت، موقعیت و شتاب در محدوده‌های مجاز مکانیزم بهینه‌سازی می‌شوند تا جریانی که در ماده رخ می‌دهد به درستی هدایت شود.
در حالی که مناسب ترین منحنی حرکت را برای فرآیند هدف قرار می دهیم، اطمینان حاصل می شود که نیروهای وارده به اندام های پرس و یاتاقان ها به حداقل می رسد.
طراحی مکانیزم

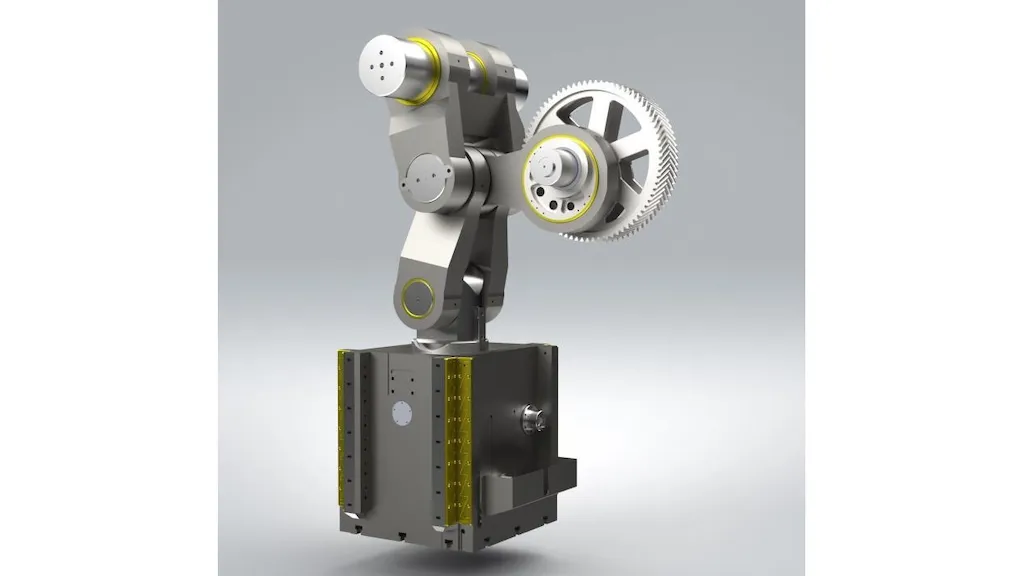

مکانیسم مفصل بند انگشتی در پرس های نوع D ما استفاده می شود.
پرس مفصلی برای تولید قطعات با دقت بالا ایده آل است. مناسب برای عملیات برش، پارگی، آهنگری، زیرا انرژی را به سرعت به قطعه کار در نقطه پایانی تخلیه می کند. به دلیل کیفیت و دقت سطح بالایی که دارد. این قطعات سرد شده تقاضای فزاینده ای دارند.
طراحی قطار برقی
در طراحی های خود، از روش اجزای محدود برای تخمین نحوه رفتار پیشرانه استفاده می کنیم. ما برای این تحلیل هایی که در محیط کامپیوتر انجام می دهیم از نرم افزار ANSYS استفاده می کنیم.
ANSYS یکی از نرم افزارهای شبیه سازی مدرن است که بر اساس آن شامل روش اجزای محدود می باشد. این به ما کمک می کند تا ضعیف ترین نقطه را در طراحی خود پیدا کنیم و پارامترها را بهینه کنیم.
راهنمای اسلاید
قوچ از 8 سطح روی ستون ها هدایت می شود.
هر صفحه دقیقاً با استفاده از پیچ و مهره در جهت x و y تنظیم و محکم می شود.
کانال روانکاری بهینه و یاتاقان های برنزی ماشینکاری شده دقیق روی صفحات فولادی کار می کنند.
کلاچ و ترمز
از نوع کلاچ پنوماتیک یا هیدرولیک استفاده می شود.
بسته به سرعت پرس، مکانیسم و شرایط عملکرد، نوع کلاچ انتخاب می شود.
اندازه کلاچ و ترمز مورد نیاز با توجه به اطلاعات قدرت انتقالی، گشتاور، تناژ و سرعت محاسبه می شود.
کلاچ - ترمز توسط یک سیستم کنترل دو سوپاپ با نظارت و ایمنی سه طرفه کنترل می شود. برای ایمنی شغلی بسیار مهم است.
تنظیم ارتفاع و حفاظت اضافه بار
تنظیم ارتفاع بسته با حرکت مهره هایی که روی پیچ های رانش کار می کنند به دست می آید.
در پرس های ما، سیستم های تنظیم ارتفاع بسته و حفاظت اضافه بار در یک بدنه ترکیب می شوند.
در صورت فراتر رفتن از محدودیت های پرس در هنگام خرابی قالب و تولید انبوه، شیر اضافه بار هیدرولیک فعال شده و از آسیب احتمالی جلوگیری می شود.
تنظیم ارتفاع قطع دقیق با سروو موتور
امکان دقت 0.1 میلی متر با کنترل مستقیم سروو موتور
نوع D ویژگی های فشار مفصل بند انگشتی
| PresModelNumarası | DK120.0506.150 | DK250.0506.200 | DK400.0607.200 | DK630.0607.200 | DK800.0607.200 | DK1000.0708.200 | DK1250.0810.250 | DK1500.1008.250 |
|---|---|---|---|---|---|---|---|---|
| تناج | 120 تن | 250 تن | 400 تن | 630 تن | 800 تن | 1000 تن | 1250 تن | 1500 تن |
| Anma tonaj yüksekliği | 4 میلی متر | 4 میلی متر | 6 میلی متر | 8 میلی متر | 8 میلی متر | 8 میلی متر | 8 میلی متر | 8 میلی متر |
| Tabla ölçüleri | 500 × 600 میلی متر | 500 × 600 میلی متر | 550 × 660 میلی متر | 600 x 700 میلی متر | 600 x 700 میلی متر | 700 × 800 میلی متر | 800 x 1000 میلی متر | 1000 × 800 میلی متر |
| کورس | 150 میلی متر | 150/200 میلی متر | 150/200 میلی متر | 150/200 میلی متر | 200 میلی متر | 200 میلی متر | 250 میلی متر | 250 میلی متر |
| Pres Hızı | 20-100 اسپرم در دقیقه | 20-100 اسپرم در دقیقه | 20-80 اسپرم در دقیقه | 20-80 اسپرم در دقیقه | 15-60 اسپرم در دقیقه | 15-40 اسپرم در دقیقه | 15-40 اسپرم در دقیقه | 15-40 اسپرم در دقیقه |
| ماکس. kalıp bağlama yüksekliği (SDAU) | 400 میلی متر | 400 میلی متر | 400 میلی متر | 400 میلی متر | 400 میلی متر | 500 میلی متر | 500 میلی متر | 600 میلی متر |
| رگلاج | 50 میلی متر | 50 میلی متر | 50 میلی متر | 50 میلی متر | 50 میلی متر | 50 میلی متر | 50 میلی متر | 50 میلی متر |
| Tonaj anma ölçüsü | 4 میلی متر | 4 میلی متر | 6 میلی متر | 6 میلی متر | 8 میلی متر | 8 میلی متر | 8 میلی متر | 8 میلی متر |
| Alt plaka kalınlığı | 100 میلی متر | 100 میلی متر | 120 میلی متر | 150 میلی متر | 180 میلی متر | 180 میلی متر | 200 میلی متر | 250 میلی متر |
| Hidrolik sigorta (HOLP) | var | var | var | var | var | var | var | var |
| موبایل تبلا | یوک | یوک | یوک | یوک | یوک | یوک | یوک | یوک |
| کاوراما فرن | Desch / Ompi | Desch / Ompi | Desch / Ompi | Desch / Ompi | Desch / Ompi | Desch / Ompi | Desch / Ompi | Desch / Ompi |
نوع D ابعاد پرس مفصل بند انگشتی
| پریسلر | PDK120.0506.150 | PDK250.0506.200 | PDK400.0607.200 | PDK630.0607.200 | PDK800.0607.200 | PDK1000.0708.200 | PDK1250.0810.250 | PDK1500.1008.250 |
|---|---|---|---|---|---|---|---|---|
| اچ | 3600 میلی متر | 3650 میلی متر | 4150 میلی متر | 4650 میلی متر | 4850 میلی متر | 5650 میلی متر | 6600 میلی متر | 7100 میلی متر |
| H1 | 700 میلی متر | 700 میلی متر | 820 میلی متر | 1000 میلی متر | 1050 میلی متر | 1300 میلی متر | 1470 میلی متر | 2030 میلی متر |
| W1 | 1050 میلی متر | 1150 میلی متر | 1400 میلی متر | 1750 میلی متر | 1750 میلی متر | 1970 میلی متر | 2300 میلی متر | 3200 میلی متر |
| W2 | 1400 میلی متر | 1500 میلی متر | 1780 میلی متر | 2050 میلی متر | 2080 میلی متر | 2350 میلی متر | 2680 میلی متر | 3580 میلی متر |
| D1 | 700 میلی متر | 800 میلی متر | 850 میلی متر | 850 میلی متر | 950 میلی متر | 950 میلی متر | 1050 میلی متر | 1150 میلی متر |
| D2 | 2500 میلی متر | 2500 میلی متر | 2650 میلی متر | 3200 میلی متر | 3350 میلی متر | 3700 میلی متر | 4400 میلی متر | 4900 میلی متر |
