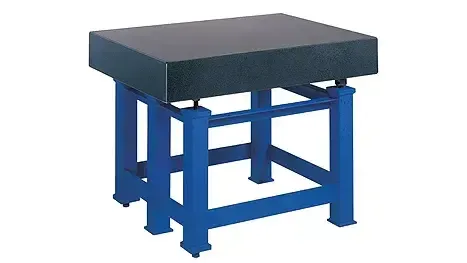

صفحات صافی سطحی
به روز رسانی شده در ۱۴۰۳/۷/۱۸ زمان مطالعه 10 دقیقه
نمایش تمام تولیدکنندگان صفحات صافی سطحی
صفحات سطحی یک سطح مرجع دقیق برای چیدمان، بررسی، ماشینکاری و کار اندازه گیری فراهم می کنند. صفحه سطحی یک میز جامد و مسطح است که برای سنجش دقت سطح صفحه در موارد زیر استفاده می شود:
طرح بندی
نگاش کردن
تنظیم ابزار
فعالیت های بازرسی
انواع صفحات سطحی
می توان از دو نوع صفحه سطحی استفاده کرد: صفحه سطحی گرانیتی یا صفحه سطحی چدنی. گرانیت بهترین ماده برای صفحات سطحی در نظر گرفته می شود زیرا خواص آن (به عنوان مثال، سختی سطح، انبساط حرارتی کم، عدم زنگ زدگی یا خوردگی، تاب خوردگی کم، عمر سایش بیشتر) باعث ایجاد سطوح بسیار دقیق، پایدار و دقیق می شود. صفحات سطحی باید بر روی پایه مقایسه (یک پایه چدنی بسیار پایدار و یک ستون عمودی با یک براکت نصب برای تنظیمات دقیق) نصب شوند تا اندازه گیری های دقیق انجام شود. لوازم جانبی و ابزارهای چیدمان و علامت گذاری ممکن است برای موارد زیر مورد نیاز باشد:
اندازه گیری ابعادی
در حال بازرسی
علامت گذاری
طرح بندی
سایر کاربردهای ماشین آلات
مشخصات
دو ویژگی کلیدی که دقت صفحات سطحی را مشخص می‌کنند، تکرارپذیری و مسطح بودن هستند. تکرارپذیری معیاری برای مسطح بودن ناحیه محلی است. بیان می‌کند که اندازه‌گیری که از هر نقطه روی صفحه سطحی گرفته می‌شود، در سراسر صفحه در محدوده تحمل اعلام شده تکرار می‌شود. صافی یک صفحه به این معنی است که تمام نقاط روی سطح در دو صفحه موازی قرار می گیرند: صفحه پایه و صفحه سقف. هم صافی و هم تکرارپذیری برای اندازه‌گیری‌های دقیق بسیار مهم هستند و با مشخصات فدرال GGG-P-463c رتبه‌بندی می‌شوند .
برنامه های کاربردی
از آنجایی که مشخصات ساخت و مهندسی نیاز به تحمل‌های سخت‌تر برای ابزارهای فروشگاهی دارد، اندازه‌گیری‌های دقیق و تنظیم ابزار در طیف گسترده‌ای از صنایع از ماشین‌فروشی محلی گرفته تا تولیدکنندگان هوافضا حیاتی شده است. متداول‌ترین اندازه‌های صفحه سطحی 18×24 اینچ، 24×36 اینچ، 36×48 اینچ، و 48×72 اینچ هستند. صفحات سطحی باید در فواصل زمانی معین کالیبره شده و دوباره روکش شوند. بدون کالیبراسیون، کوچکترین درجه سایش در یک صفحه سطحی می تواند بر دقت آن تأثیر بگذارد.
