صفحات و ستون های ابزارگیر

نمایش تمام سازندگان صفحات و ستون های ابزارگیر

صفحات و ستون های ابزار، سطوح نصب یا گیره را برای نگه داشتن و قرار دادن گیره ها، گیره ها و قطعات کار در طول راه اندازی، ساخت و بازرسی ابعادی فراهم می کنند.

صفحات ابزار از مواد مختلفی تولید می شوند که عبارتند از:

• آلومینیوم

• چدن

• گرانیت

• فولاد ضد زنگ

• فولاد

به منظور ایجاد یک سطح صاف و پایدار، صفحات ابزار و ستون‌ها معمولاً تنش‌زدایی می‌شوند، ماشین‌کاری می‌شوند و صاف می‌شوند. سوراخ‌ها، شکاف‌ها یا شکاف‌های T ممکن است روی سطح نصب و همچنین برای نصب گیره‌ها یا قطعات کار ماشینکاری شوند.

انواع و اشکال بسیاری از صفحات ابزار و ستون ها تولید می شود. انتخاب مناسب بستگی به برنامه دارد.

صفحات زاویه به عنوان دستگاه های نگهدارنده کار در کاربردهای ماشینکاری، بازرسی و چیدمان استفاده می شوند. اکثر صفحات زاویه دار از چدن با وجه های مربعی ساخته می شوند. با این حال صفحات زاویه قابل تنظیم نیز موجود است. صفحات زاویه دار معمولاً دارای شکاف یا شیارهای T هستند که برای کمک به نگه داشتن کار استفاده می شود.

صفحه پایه به عنوان صفحه پایه در ماشین ابزار و سایر ماشین آلات سنگین استفاده می شود.

مکعب جعبه ، یا مکعب گیره ، در هر شش طرف ماشین کاری می شود و معمولاً دارای شکاف هایی برای نگه داشتن کار در بالا و هر چهار طرف است.

براکت‌های جعبه  یا صفحات بالابر  دارای چهار سطح زمین با شکاف یا دهانه برای نگه‌داشتن کار و دو انتهای باز هستند. از آنها برای بالا بردن گیره ها و مکان یابی ها به موازات صفحه ابزار برای رسیدن به قطعه کار استفاده می شود.

ریل های کف روی زمین نصب می شوند و دارای سوراخ هایی برای نصب روی پل یا میز هستند.

صفحات ابزار پالت به عنوان سطوح نگهدارنده کار در پالت های مورد استفاده در نوار نقاله های پالت شده استفاده می شوند.

Plat ens یا صفحات قالب ، صفحات مسطحی روی ماشین قالب‌گیری هستند که قالب‌ها روی آن‌ها نصب می‌شوند.

صفحات ابزار پلت فرم یک صفحه ابزار برجسته برای نصب پالت های مرکزی ماشینکاری هستند.

سنگ قبرها ستون های نگهدارنده با دو، سه، چهار، شش یا هشت سطح برای نصب کار هستند. انواع و نام سنگ قبرها شامل بلوک های ابزار دو طرفه، بلوک های ابزار چهار وجهی، مکعب های نصب، سیلوها، سنگ قبرهای قاب پنجره و فیکسچرهای تی است. سنگ قبرهای ستون متقاطع برای ایجاد حداقل فاصله از ابزار ماشین کاری می شوند.

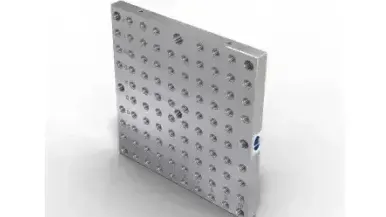

صفحه ابزار یا صفحه فیکسچر به عنوان سطحی برای مکان یابی و بستن کار استفاده می شود. صفحات ممکن است به صورت افقی یا عمودی بر روی سطح ماشین یا بلوک ابزار نصب شوند.

صفحات ابزار ممکن است مربع، مستطیل، گرد، شش ضلعی، هشت ضلعی، T شکل، مثلثی یا به شکل مکعب باشند.
