نگهدارنده ابزار

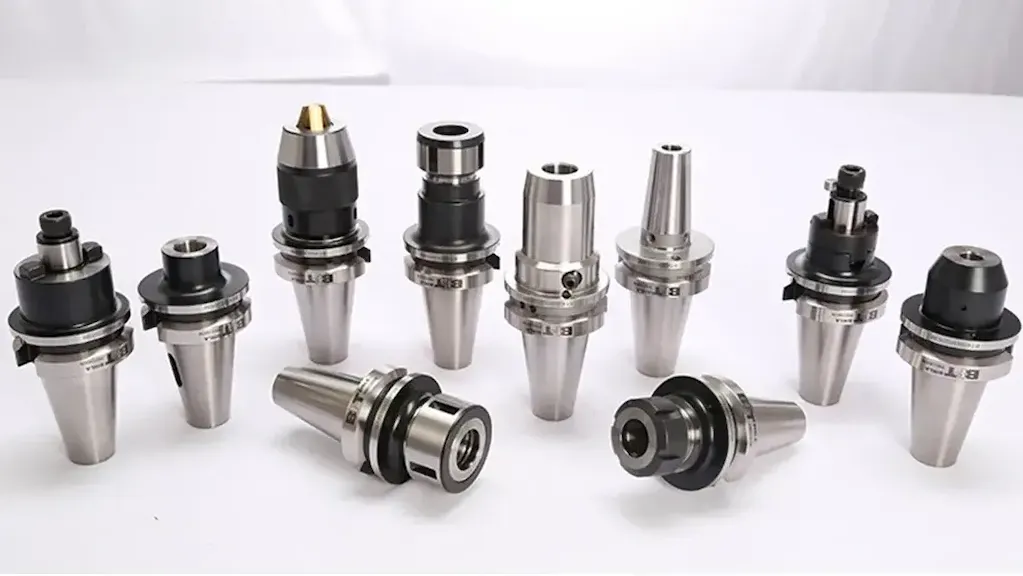

نگهدارنده ابزار (هولدرهای ابزار) رابط فیزیکی بین ابزار و ماشین ابزار هستند. آنها در چندین سبک مختلف نصب ماشین از سبک R8 قدیمی تا HSK یا VDI جدیدتر وجود دارند.

نمایش همه سازندگان نگهدارنده ابزار

نگهدارنده ابزار دارای سه قسمت اصلی است: مخروطی، فلنج و جیب کولت. ابزار رانده یا "زنده" نیرو می گیرد، در حالی که ابزار استاتیک نیست.

• مخروطی ناحیه مخروطی شکل نگهدارنده ابزار است که در هنگام تعویض ابزار وارد دوک می شود.

• فلنج قسمتی از نگهدارنده ابزار است که هنگام جابجایی جا ابزار از تعویض ابزار به اسپیندل، ابزار تعویض خودکار به آن متصل می شود.

• جیب کولت ناحیه ای است که کولت قبل از اینکه توسط انواع مختلف مهره های کولت محکم شود در آن قرار می گیرد.

برخی از نگهدارنده‌های ابزار در اطراف ماشین ابزار یا ابزار برش منقبض می‌شوند و در جای خود محکم می‌مانند. برخی دیگر تا کوچکترین اندازه ممکن بهینه شده اند تا حداکثر فاصله در حین ماشینکاری را فراهم کنند.

انواع نگهدارنده ابزار

خریداران صنعتی می توانند این نوع نگهدارنده ابزار را در پایگاه داده Engineering360 SpecSearch مشخص کنند.

• آربورهای ماشینی شفت‌های موتوری هستند که ماشین‌ابزار را می‌چرخانند.

• آداپتورهای خالی را می توان برای کاربردهای خاص یا کارهای ماشینکاری سفارشی کرد.

• سرهای خسته کننده می توانند انواع ابزارهای برش را در خود جای دهند، اما عمدتاً با میله های خسته کننده استفاده می شوند.

• چاک های کولت از کلت هایی با اندازه های مختلف برای نگهداری ماشین ابزار استفاده می کنند.

• نگهدارنده های آسیاب انتهایی برای نگه داشتن آسیاب ها در طول عملیات آسیاب طراحی شده اند.

• چاک های فرز یا حفاری برای نگه داشتن ابزارهای مختلف برش در طول کاربردهای فرز یا حفاری استفاده می شود.

• نگهدارنده ابزار قطر بیرونی (OD) و قطر داخلی (ID) می توانند انواع ابزارهای برش را در خود جای دهند.

• آداپتورهای پوسته یا فیس آسیاب برای نگه داشتن آسیاب های پوسته یا صورت، ابزارهایی که برای برش سطوح استفاده می شوند، طراحی شده اند.

• هولدرهای برش جانبی برای نگهداری ابزارهای برش جانبی طراحی شده اند.

• نگهدارنده های تیغه اره برای نگهداری تیغه های اره طراحی شده اند.

• چاک های ضربه زنی برای نگه داشتن ابزار ضربه زدن برای عملیات رزوه کاری طراحی شده اند.

سبک های نصب

هنگام انتخاب نگهدارنده ابزار، خریداران باید سبک نصب را مشخص کنند.

R8 توسط اکثر ماشین های بریجپورت که پس از سال 1965 ساخته شده اند استفاده می شود. با این حال، این مخروطی به ندرت با تجهیزات ماشینکاری با سرعت بالا (HSM) امروزی استفاده می شود.

مورس مخروطی (MT) در چهار اندازه رایج موجود است: #1، #2، #3 و #4. هر اندازه دارای تناسب مخروطی برای تغییرات سریع است.

سازندگان ملی ماشین ابزار (NMTB) مخروطی NMTB را برای تمام ماشین های فرز CNC تعریف کردند. استاندارد 3.5 اینچ در هر فوت است و می تواند به یک میله کششی نیاز داشته باشد.

کاترپیلار سبک نصب CAT را توسعه داد که گاهی به آن فلنج V نیز می‌گویند تا ابزارآلات ماشین‌های خود را استاندارد کند. نام‌هایی مانند CAT-40، CAT-50 و CAT-60 به اندازه مخروطی NMTB اشاره دارد. (Caterpillar و CAT علائم تجاری ثبت شده Caterpillar, Inc.) هستند.

BT شبیه CAT است، اما حول محور چرخش متعادل و متقارن است. BT از همان نمادهای اندازه گیری بدنه مخروطی NMTB استفاده می کند اما از یک نخ کشش متریک استفاده می کند.

ابزار ساق توخالی (HSK) برای افزایش چسبندگی با افزایش سرعت اسپیندل طراحی شده است. دارای گل میخ کششی نیست و اغلب با HSM استفاده می شود. VDI برای تغییر سریع ابزار طراحی شده است و در هر دو نسخه دم و راست در دسترس است.

نگهدارنده‌های ابزاری که از ابزار پایه (BMT) و ابزار ساق مستقیم استفاده می‌کنند نیز موجود هستند.

اندازه نگهدارنده ابزار

طول برجستگی نگهدارنده ابزار فاصله از خط گیج (سطح نصب مرجع) تا انتهای نگهدارنده ابزار است. اگر مشخص کردن یک جیب کولت قابل اجرا باشد، خریداران می توانند نوع ER یا TG را انتخاب کنند.

ویژگی ها و برنامه های کاربردی

نگهدارنده ابزار می تواند با خنک کننده تغذیه شود یا دارای فلنج خنک کننده باشد. برخی از آنها به کوچکترین اندازه ممکن بهینه شده اند تا حداکثر فاصله در حین ماشینکاری وجود داشته باشد. هر نگهدارنده ابزار برای یک کاربرد خاص طراحی شده و برای بهینه سازی عملکرد دستگاه و کارایی عملیاتی طراحی شده است.
