میزهای چرخشی

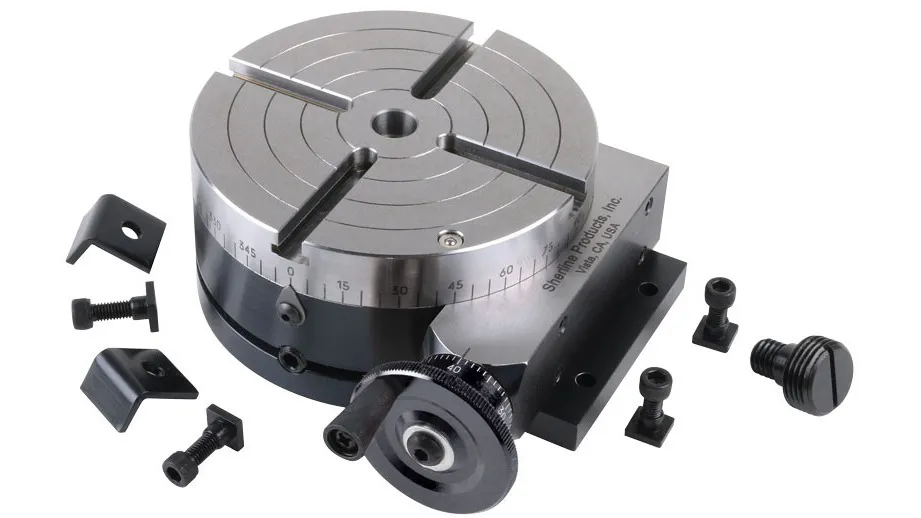

میزهای دوار برای فلزکاری دقیق استفاده می شود. آنها معمولاً با یک پایه محکم ساخته می شوند که می توان آن را به وسیله دیگری بست. میز دیسکی است که آزادانه یا با استفاده از کرم (لنگ دستی) می چرخد.

نمایش تمام سازندگان میزهای چرخشی

برنامه های کاربردی

میزهای چرخشی در موارد زیر استفاده می شوند:

• کاربردهای ماشینکاری

• برنامه های اتوماسیون

• برنامه های اسمبلی

• موقعیت یابی تجهیزات

• موقعیت مونتاژ

مشخصات

مشخصات مهمی که در انتخاب میزهای دوار باید در نظر گرفته شود عبارتند از:

• قطر میز کار

• قطر سوراخ از طریق

• حداکثر بار محوری

• حداکثر بار شعاعی

• سرعت چرخش جدول

• حداقل افزایش نمایه سازی

قطر میز کار به سطح یک میز دوار اشاره دارد. قطر سوراخ عبوری، وسعت سوراخ در مرکز ایستگاه کاری است. حداکثر بار محوری سنگین‌ترین مقداری است که یک میز دوار می‌تواند در هنگام فشار دادن بار به صورت، در حالی که روی محور عمودی یا افقی آن قرار دارد، تحمل کند. حداکثر بار شعاعی بیشترین وزنی است که میزهای دوار می توانند در حین عملیات متحدالمرکز تحمل کنند. میزهای چرخشی برای رسیدن به حداکثر سرعت چرخش میز طراحی شده اند که توسط سازنده تعیین می شود. حداقل افزایش شاخص، کوچکترین تنظیم زاویه در میزهای دوار است.

سبک های نصب میزهای دوار می تواند افقی، عمودی یا معکوس باشد. با نصب افقی، سطح میز در حالت صاف، عمودی و افقی قرار می گیرد. با نصب عمودی، میزهای چرخشی نصب می شوند تا سطح میز دوار بالا و پایین شود. در نصب معکوس، میز دوار می تواند در موقعیت افقی وارونه باشد.

محل درایو میزهای دوار ممکن است به پایه بستگی داشته باشد. درایوها را می توان در پشت، زیر، در بالا یا در کنار قرار داد. هنگامی که آنها به صورت افقی نصب می شوند، درایوهای نصب شده در بالا برای میزهای دوار در بالای سطح میز قرار می گیرند. هنگامی که میزهای چرخشی به صورت افقی نصب می شوند، درایوهای نصب شده کناری در کنار سطح میز قرار می گیرند. مکانیزم محرک برای میزهای دوار می تواند دستی، برقی، پنوماتیک، هیدرولیک یا بدون درایو باشد. برای میزهای چرخشی دستی، میز شل شده و به صورت دستی با میل لنگ چرخانده می شود.

ویژگی ها

ویژگی‌های اضافی موجود برای میزهای چرخشی شامل حرکت چهار محور، حرکت پنج محور، ترمز، دوک‌های کولت، رمزگذار موقعیت، کنترل CNC قابل برنامه‌ریزی، میز کج، نمایه‌سازی، شکاف‌های T در صفحه و دوک‌های چندگانه است.
