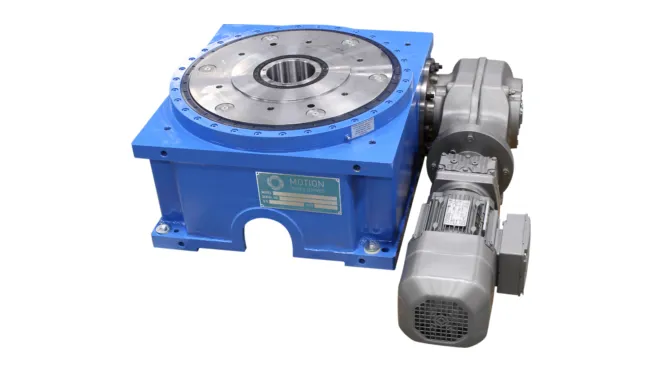

میزهای ایندکس دورانی
به روز رسانی شده در ۱۴۰۳/۷/۱۸ زمان مطالعه 10 دقیقه
میزهای ایندکس دورانی دستگاه های موقعیت یابی ماشین ابزار هستند که برای نمایه سازی قطعات در مراحل مشخص و زاویه ای استفاده می شوند تا بتوان آنها را ماشین کاری یا مونتاژ کرد. در حین کار، جدول حول یک محور مرکزی نمایه می شود، در یک مکان از پیش تعیین شده توقف می کند، در حالی که عملیات انجام می شود در آن موقعیت ساکن می شود و سپس به موقعیت بعدی نمایه می شود.
نمایش تمام سازندگان میزهای ایندکس دورانی
یک میز شاخص چرخشی معمولی ممکن است از یک صفحه فولادی مدور، یک یا چند اسپیندل، یک سیستم محرک، رمزگذارها، حسگرها، کنترل‌کننده‌ها و شکاف‌ها یا سوراخ‌های نصب که برای نگه‌داشتن قطعات در جای خود استفاده می‌شوند، تشکیل شده باشد. میزهای نمایه سازی چرخشی دارای زوایای نمایه سازی ثابت یا قابل تنظیم هستند. در طول هر چرخش، جدول برای مدت زمان مشخصی متوقف می شود تا بتوان عملیاتی را در هر ایستگاه انجام داد. یاتاقان هایی که از جداول نمایه سازی چرخشی پشتیبانی می کنند ظرفیت بار و دقت را تعیین می کنند. یاتاقان های تماس زاویه ای گران تر از بلبرینگ های چرخشی هستند، اما ظرفیت بار و سختی محوری بهتری را ارائه می دهند. بلبرینگ های متقاطع نیز معمولاً در دسترس هستند.
میزهای ایندکس چرخشی با موتورهای پنوماتیک و الکتریکی، درایوهای هیدرولیک و محرک دستی تغذیه می شوند. مکانیسم های محرک می توانند در بالا، پایین، پشت یا کنار سطح میز قرار گیرند. میزهای شاخص چرخشی پنوماتیک برای بارهای کوچک و متوسط مناسب هستند. آنها توسط یکی از سیلندرهای پنوماتیک بیشتری تغذیه می شوند که هر کدام نشان دهنده یک شاخص هستند. در حین حرکت برگشت، یک پنجه میز را در جای خود قفل می کند. در برخی از دستگاه‌ها، پنجه را می‌توان برای تغییر تعداد ایندکس‌ها تنظیم کرد. میزهای برقی معمولاً سریعتر از دستگاه های پنوماتیک هستند و می توانند بارهای سنگین تری را تحمل کنند. میزهایی که توسط درایوهای هیدرولیک تغذیه می شوند از یک سیال تحت فشار استفاده می کنند که انرژی جنبشی دورانی را منتقل می کند. میزهای شاخص چرخشی که به صورت دستی فعال می شوند اغلب شامل یک میل لنگ دستی هستند یا با دست شل، چرخانده و تنظیم می شوند.
مشخصات
انتخاب جداول نمایه سازی چرخشی نیاز به تجزیه و تحلیل مشخصات و ویژگی ها دارد.
مشخصات عبارتند از:
حداکثر افزایش نمایه سازی
قطر میز کار
حداکثر بار محوری
حداکثر بار شعاعی
ویژگی ها
ویژگی های متنوعی در دسترس است. برخی از سطوح میز را می توان با یک زاویه کنترل شده بالا یا پایین آورد. برخی دیگر بیش از یک سطح کار دوار دارند. دستگاه های کنترل عددی کامپیوتری (CNC) دقت و تکرارپذیری بیشتری را ارائه می دهند. رمزگذارهای چرخشی اغلب برای رله کردن موقعیت سطح میز استفاده می شوند. هر دو جداول چهار محوره و میزهای پنج محوری حرکت محورهای X، Y و Z را ارائه می دهند. جداول چهار محوره نیز چرخش قسمتی را در امتداد محور X ارائه می دهند. جداول پنج محوره چرخش بخش را در امتداد محور X و محور Y ارائه می دهند.
برنامه های کاربردی
کاربردهای جداول نمایه سازی چرخشی شامل مونتاژ و موقعیت یابی تجهیزات و همچنین کاربردهای مختلف اتوماسیون، بازرسی و ماشینکاری است. اکثر دستگاه ها با ماشین هایی که عملیات عمودی سریع و ساده را انجام می دهند به خوبی کار می کنند. نمونه‌ها عبارتند از پرس‌های صنعتی، پیچ‌گوشتی‌ها، پرچ‌کن‌ها، توزیع‌کننده‌ها، واحدهای انتخاب و جابجایی و جوشکارهای اولتراسونیک یا مقاومتی. قطعات را می توان به صورت دستی یا خودکار بارگیری و تخلیه کرد.
