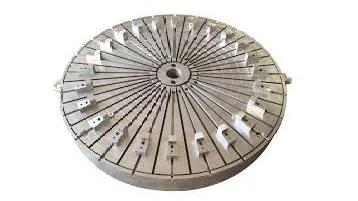

میزها و صفحات دورانی مغناطیسی

میزها و صفحات دورانی مغناطیسی از نیروی مغناطیسی حاصل از یک آهنربای دائمی ، آهنربای الکترومغناطیسی یا ماده مغناطیسی الکترو دائمی برای دستیابی به عمل چفت کردن یا نگه داشتن استفاده می کنند. در سال های اخیر، محبوبیت آهنرباها به عنوان جایگزینی برای قطعات کار مکانیکی برای ماشینکاری و نگهداری افزایش یافته است. در ماشین‌فروشی‌های عمومی، آهنرباها زمان نصب را کاهش می‌دهند و دسترسی به تمام طرف‌های قطعه کار را افزایش می‌دهند. آنها یک ابزار ارزشمند برای کار در کاربردهای سنگ زنی سطح هستند.

استفاده از میزها و صفحات دورانی مغناطیسی مزایای زیادی دارد. فشار گیره ثابت تضمین می کند که هیچ گونه تغییری در نحوه محکم یا شل نگه داشتن قطعه کار وجود ندارد. پشتیبانی کامل از سطح قطعه کار با ایمن کردن ناحیه مرکزی آن زمان چرخه را کاهش می دهد. چاک های مغناطیسی زمان راه اندازی و پایین آمدن کوتاه تری دارند زیرا قطعه کار را می توان دقیقاً روی صفحه مغناطیسی قرار داد و با استفاده از آهنربا می توان رذائل را محکم کرد.

میزها و صفحات دورانی مغناطیسی مرکز و کار با قطعات کوچک کار را دشوارتر می کنند زیرا سطح کافی ندارند. با این حال، گیره ها می توانند قطعات کوچکتر و همچنین مواد غیر آهنی را در خود جای دهند و به سادگی قرار دادن چندین گیره روی یک چاک مغناطیسی و فشار دادن یک دکمه برای محکم کردن همه گیره ها به طور همزمان باعث صرفه جویی در زمان می شود.

نمایش تمام سازندگان میزها و صفحات دورانی مغناطیسی

عملیات

میزها و صفحات دورانی مغناطیسی از نیروی مغناطیسی برای نگه داشتن قطعه کار در محل کار استفاده می کنند. آهنرباها با القای قطبیت به مواد آهنی کار می کنند که در سراسر قطب شمال و جنوب آن متصل می شود. هنگامی که یک قطعه کار در سراسر قطب های آهنربا قرار می گیرد، شار به داخل آن جریان می یابد. اجزای آهنی دارای قطب هایی هستند که مخالف قطبیت آهنربا هستند بنابراین یکدیگر را جذب می کنند. تقویت و کنترل این شار کلید اعمال آهنربا در عملیات فلزکاری است.

بستن شکاف بین قطعه کار و آهنربا باعث افزایش جاذبه یا "کشش" آهنربا می شود. قطعات کار با سطح صاف محکم تر از سطوح خشن نگه داشته می شوند. قدرت جاذبه مغناطیسی تابعی از میزان شار مغناطیسی است که می تواند به قطعه کار القا شود.

انواع محصول

سه نوع میزها و صفحات دورانی مغناطیسی وجود دارد - دائمی، الکترومغناطیسی و الکترو دائمی.

میزها و صفحات دورانی مغناطیسی دائمی از مواد مغناطیسی ساخته می شوند و میدان مغناطیسی ثابتی را بدون نیاز به وارد کردن جریان الکتریکی از خود نشان می دهند. از آنجایی که این مواد مواد مغناطیسی بالایی هستند، نیروی مغناطیسی خود را از دست نمی دهند. این امر همچنین نیاز به اتصالات الکتریکی، کلید، برس، سیم و ژنراتورهای کمکی را از بین می برد. آهنربا از آلیاژ مخصوص ساخته شده و دارای قدرت بالا و عمر نامحدود می باشد. بیشتر آهنرباهای دائمی صنعتی درون یک حامل قرار دارند. تراز قطب ها وضعیت آهنربا (روشن یا خاموش) را تعیین می کند. در حین کار، این قطب ها به صورت فیزیکی حرکت می کنند تا آهنربای دائمی را فعال و غیرفعال کنند. این ماشین‌ها به دلیل قابلیت اطمینان و ایمنی بهتر برای ماشین‌کاری سبک استفاده می‌شوند، اما با افزایش تقاضای عملیات ماشین‌کاری و بزرگ‌تر شدن ماشین‌ها، تلاش مکانیکی لازم برای غلبه بر اصطکاک مغناطیسی برای روشن یا خاموش کردن قطب‌ها بسیار زیاد می‌شود. .

مزایا

از مزایای میزها و صفحات دورانی مغناطیسی دائم می توان به عدم وابستگی آنها به برق و سهولت نصب برای انتقال از یک ماشین به ماشین دیگر اشاره کرد. آنها گرما تولید نمی کنند که می تواند صفحه قطب یا قطعات کار را تغییر شکل دهد و طراحی بسیار قوی دارند. از آنجایی که آنها به جریان الکتریکی وابسته نیستند، هیچ خطری برای پرتاب شدن یا رها شدن قطعات در اثر قطع برق وجود ندارد.

معایب

معایب میزها و صفحات دورانی مغناطیسی دائمی این است که ابعاد چاک برای قطعات کار بزرگ کمتر سازگار است و برای قطعات سنگین تر مناسب نیست. سیستم سوئیچینگ مکانیکی برای کار خودکار کارآمد نیست و نمی توان آن را با قطعات در دمای بالاتر از 80 درجه سانتی گراد استفاده کرد.

هنگامی که جریان الکتریکی وارد می شود، میزها و صفحات دورانی مغناطیسی یک میدان مغناطیسی ایجاد می کنند. میدان با سیم پیچ های تامین شده توسط جریان مستقیم (DC) ایجاد می شود. این چاک ها با یک واحد کنترل فعال می شوند که امکان مغناطیسی سریع و مغناطیس زدایی آسان قطعه کار را فراهم می کند. سیستم های چاک الکترومغناطیسی می توانند دستی، اتوماتیک یا ترکیبی باشند.

مزایا

مزایای میزها و صفحات دورانی مغناطیسی این است که چاک ها را می توان با واحدهای کنترلی کار کرد که می توانند نیروی مغناطیسی را تنظیم کرده و چرخه مغناطیسی زدایی را کنترل کنند و به راحتی قطعه کار را حذف کنند. با توجه به سیم پیچ ها، یک نیروی مغناطیسی قوی ایجاد می شود تا قطعه کار را محکم ببندد. این دستگاه‌ها همچنین می‌توانند قطعات کار ناهموار را با گیره محکم کنند و ابعاد مختلف چاک را تولید کنند و کاربر را قادر می‌سازد تا نیازهای اندازه قطعه کار را برآورده کند.

معایب

عیب این نوع چاک این است که به منبع تغذیه نیاز دارد و به دلایل ایمنی اغلب به منبع تغذیه پشتیبان نیز نیاز دارد. این سیستم همچنین گرما تولید می کند که می تواند بر دقت ماشینکاری تأثیر بگذارد. الکترومغناطیس‌ها برای عملیات ماشین‌کاری کاربردی نیستند زیرا برای حفظ جاذبه مغناطیسی به منبع پیوسته انرژی الکتریکی نیاز دارند. در صورت قطع برق، آهنربای الکتریکی توانایی خود را برای نگه داشتن قطعه کار از دست می دهد و نگرانی ایمنی ایجاد می کند.

میزها و صفحات دورانی مغناطیسی دائمی الکترومغناطیسی ترکیبی از میزها و صفحات دورانی مغناطیسی و مغناطیسی دائمی هستند که به این واحدها اجازه می‌دهد تا برای کاربردهای فلزکاری بزرگ‌تر و قدرتمندتر باشند. عمل سریع جریان مستقیم قوی سیستم را قادر می سازد تا از مزایای مواد فرومغناطیسی برای تبدیل شدن به یک آهنربای دائمی استفاده کند. در این حالت نیازی به منبع تغذیه خارجی ندارند. جریان الکتریکی برای قفل و باز کردن چاک اعمال می شود، اما در صورت قطع برق، چاک همچنان قطعه را محکم نگه می دارد. یک چاک الکترو دائمی حاوی تعدادی قطب فولادی است که هر یک به طور متناوب بین قطب شمال و جنوب قرار دارند. تعداد قطب ها به اندازه چاک بستگی دارد. دو آهنربا بین قطب ها قرار گرفته اند. یک قطب یک مجموعه دائمی قابل تعویض الکترونیکی و دیگری یک مجموعه دائمی است. مجموعه های دائمی به طور مداوم در یک جهت پلاریزه می شوند و آهنرباهای قابل تعویض دارای یک سیم پیچ الکتریکی در اطراف خود هستند تا با عبور جریان از سیم پیچ در جهت شمال یا جنوب قطبی شوند. وقتی هر دو مجموعه آهنربا قطبیت یکسانی داشته باشند، قدرت مغناطیسی کامل حاصل می شود. وقتی هر دو مجموعه دارای قطب مخالف باشند، یکدیگر را خنثی می کنند و سطح آهنربا خاموش می شود.

مزایا

مزایای میزها و صفحات دورانی مغناطیسی دائمی الکتیو این است که عملکرد از یک واحد کنترل امکان استفاده خودکار را فراهم می کند. حداقل الکتریسیته مصرف می‌شود، و ضریب ایمنی بیشتری وجود دارد، زیرا از دست دادن قدرت باعث نمی‌شود که چاک قطعه کار را آزاد کند. این دستگاه همچنین می تواند عملیات فرزکاری سنگین را انجام دهد. از آنجایی که دمای آن در نوسان نیست، هیچ تهدیدی برای دقت دستگاه وجود ندارد.

معایب

معایب آن شامل هزینه بیشتر آهنرباهای دائمی الکترومغناطیسی نسبت به آهنرباهای دائمی و حساسیت بالاتر به شکاف های هوا بین چاک و قطعه است.

فناوری قطب مغناطیسی

میزها و صفحات دورانی مغناطیسی از یک سری قطب های مغناطیسی ساخته شده اند. به طور کلی هر چه تعداد این قطب ها بیشتر با یک قطعه کار خاص درگیر شوند، چسبندگی مغناطیسی قوی تر است.

نکته طراحی: فواصل بیشتر قطب ها اثر عمق بیشتری از میدان مغناطیسی ایجاد می کند و برای قطعات کار ضخیم بهتر است.

برای انتخاب یک شکل قطب، کاربرد (سنگ‌زنی، فرز، سوراخ‌کاری، EDM و غیره) و اندازه یا محدوده اندازه‌های قطعاتی را که قرار می‌گیرید در نظر بگیرید. سایر متغیرها مانند فاصله بین قطب ها، اندازه قطعه و مقدار نیروی نگهدارنده مورد نیاز برای کاربرد مهم هستند که هنگام انتخاب یک چاک مغناطیسی در نظر گرفته شوند. سازندگان اغلب اطلاعاتی در مورد کاربردهایی دارند که هر یک از چاک های آنها برای آن مناسب است.

مشخصات محصول

خریداران هنگام انتخاب چاک های مغناطیسی باید این مشخصات محصول را در نظر بگیرند.

هندسه چاک تعیین می کند که چند قطعه کار روی چاک قرار می گیرد.

• میزها و صفحات دورانی مغناطیسی گرد برای کاربردهایی که نیاز به چرخش قطعه کار در حین ماشین کاری دارند استفاده می شود

• میزها و صفحات دورانی مغناطیسی مستطیلی/مربع به دلیل توانایی در نگه داشتن بسیاری از قطعات کار برای اکثر کاربردها استفاده می شود.

نیروی نگهدارنده نیرویی است که قطعه کار را به چاک نگه می دارد.

هنگام تعویض یا طراحی یک ماشین جدید، سازگاری دستگاه با تجهیزات موجود مهم است.

مواد بشقاب

برخی از مواد رسانای مغناطیس بهتری نسبت به سایرین هستند. مواد آنیل شده بهترین هستند. مواد سخت شده شار را به راحتی جذب نمی کنند و تمایل دارند تا زمانی که چاک مغناطیسی خاموش است مقداری مغناطیس را حفظ کنند.

مواد متداول مورد استفاده برای چاک های مغناطیسی عبارتند از:

• فولاد

• آلومینیوم

• برنج

پیشرفت‌های اخیر در مواد مغناطیسی قدرت آهن‌رباها را افزایش داده و در عین حال اندازه واحد نگهداری مغناطیسی را کاهش داده است. چاک های مغناطیسی جدیدتر از آهن بور نئودیمیم خاکی کمیاب ساخته می شوند که حداقل پنج برابر قوی تر از سایر مواد مورد استفاده است.

برنامه های کاربردی

• ماشین های سنگ زنی

• فرآیندهای برش سنگین توسط تراش، ماشین های فرز و رنده

• ماشینکاری قالب فلزی

• ماشین های تخلیه الکتریکی
