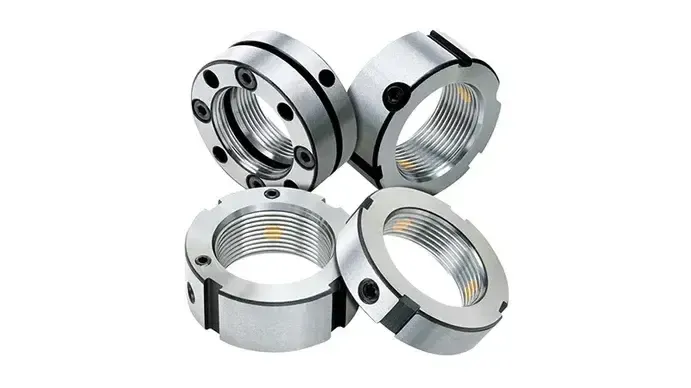

مهره های قفلی دقیق برای تنظیم، پیش بارگیری و ایمن سازی یاتاقان ها، چرخ دنده ها و سایر محصولات انتقال نیرو به شفت ها و دوک ها با درجه سختی بالا استفاده می شود. آنها دارای رزوه های داخلی و صفحه های محکمی هستند که قفل محکم فلز به فلز را بدون اعوجاج ایجاد می کنند. مهره های قفلی دقیق گاهی اوقات به عنوان مهره های یاتاقان شناخته می شوند زیرا ابعاد این مهره ها مطابق با اندازه های استاندارد بلبرینگ است. اکثر مهره های قفلی دقیق با یک آچار آچار محکم می شوند. رزوه های سمت راست با چرخش در جهت عقربه های ساعت سفت می شوند. رزوه های سمت چپ با چرخش های خلاف جهت عقربه های ساعت سفت می شوند. معمولاً از پیچ‌های تنظیمی روی سطح یا حاشیه مهره قفلی برای قفل کردن رزوه‌های مادگی مهره به رزوه‌های نری شفت استفاده می‌شود.

بیشتر مهره های قفلی دقیق روش قفلی دارند که مهره قفلی را روی شفت محکم می کند. روش های قفل عبارتند از پیچ های تنظیم، پیچ های گیره، کفش ها و حلقه های ارتجاعی. پیچ های تنظیم را می توان در حاشیه یا روی مهره قفلی قرار داد. در هر دو روش، از پیچ تنظیم برای محکم کردن رزوه مهره قفلی به شفت با اعوجاج رزوه ها استفاده می شود. مهره های قفلی دقیق با پیچ گیره دارای یک بخش گیره و قفل هستند که توسط یک شیار شعاعی از هم جدا شده اند. پیچ های تنظیمی که روی قسمت قفل قرار دارند، فاصله رزوه مهره قفل را از بین می برند. مهره های با کفش با سفت کردن پیچ های تنظیم در حاشیه مهره قفلی در جای خود قفل می شوند که باعث می شود کفش به رزوه های روی شفت وارد شود. در روش قفل حلقه ای ارتجاعی، نایلون یا مواد ارتجاعی دیگر، بین جنب های نخ فشرده می شود. اگر ویژگی قفل یکپارچه وجود نداشته باشد، اغلب از یک واشر قفل یا چسب قفل کننده استفاده می شود.

مشخصات

مهره های قفلی دقیق از فولاد ضد زنگ، فولاد آلیاژی سخت شده یا فولاد آلیاژی عملیات حرارتی ساخته شده اند و اغلب برای بهبود مقاومت در برابر خوردگی با روکش اکسید سیاه پوشانده می شوند. آنها با واحدهای انگلیسی مانند اینچ (in) یا واحدهای متریک مانند میلی متر (میلی متر) یا سانتی متر (سانتی متر) مشخص می شوند. مشخصات ابعادی مهم عبارتند از: قطر رزوه اصلی، رزوه در هر اینچ (انگلیسی)، رزوه در هر زمین (متریک)، قطر قفل، قطر کلی مهره قفل، عرض مهره قفل، و اندازه سوراخ یاتاقان. سوراخ‌ها و شکاف‌ها روی وجه یا حاشیه مهره قفلی دقیق قرار دارند. اکثر رشته های انگلیسی در اندازه های کسری غیر استاندارد مانند 1.767 اینچ و 2.360 اینچ هستند. بسیاری از رزوه های متریک با استانداردهای تحمل شفت مانند ISO H5 مطابقت دارند. استانداردهای رزوه ای مانند Unified Coarse (UNC) و Unified Fine (UNF) نیز برای مهره های قفلی دقیق موجود است.
