فکهای گیره و سه نظام

نمایش تمام سازندگان فکهای گیره و سه نظام

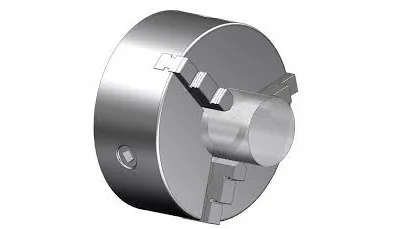

فکهای گیره و سه نظام درج هایی هستند که در یک چاک قرار می گیرند و قطعه کار را می گیرند.

انواع فکهای گیره و سه نظام

سه نوع فک چاک وجود دارد:

• فک های پایه

• فک های سخت

• آرواره های نرم

فک های پایه یا اصلی به بدنه فک چاک متصل می شوند و جزئی هستند که فک بالایی روی آن نصب می شود. فک های چاک پایه به صورت شعاعی به سمت کار در حال چوک شدن حرکت می کنند و از آن دور می شوند. این نوع فک های چاک، فک های بالایی را با خود حمل می کنند.

فک چاک سخت و فک چاک نرم نیز موجود است. فک های سخت، فک های چاک بالایی هستند که به اندازه نهایی از فولاد سخت شده ساخته شده اند. فک های بالایی قطعه کار را محکم می کنند و به فک پایه نصب می شوند. بر خلاف فک های سخت، فک های چاک نرم را می توان در ابعاد مشخص ماشین کاری کرد.

فک های نرم معمولا از فولاد، آلومینیوم یا چدن ساخته می شوند.

مشخصات

فک های چاک به گونه ای تولید می شوند که با مارک های خاص چاک مطابقت داشته باشند، اما برخی از آنها ممکن است با چاک های تولید کنندگان مختلف قابل تعویض باشند. چندین پیکربندی استاندارد برای نصب فک چاک وجود دارد از جمله:

• دندانه دار ظریف (1.5 میلی متر در 60 درجه و 1/16 اینچ. 90 درجه)

• دندانه دار (3.0 میلی متر در 60 درجه و 3/32 اینچ. 90 درجه)

• کلید ACME

• زبان و شیار استاندارد آمریکایی

• زبانه و شیار متریک

• زبانه و شیار دم کبوتر

• کلید مربع

اشکال مختلفی نیز برای بستن قطعه ساخته می شود که عبارتند از: 60 درجه نوک تیز، نوک 90 درجه، 120 درجه نوک تیز، دایره ای شکل، دماغه استاندارد یا مربع، تک پله و دو مرحله ای.

فک های چاک نوک تیز برای قطعات کوچکتر و همچنین قطر بزرگتر استفاده می شود. فک های چاک بینی استاندارد یا مربعی، فک های نرم با صورت مربعی هستند که می توانند تا اندازه نهایی ماشین کاری شوند. فک‌های پای شکل (همچنین فک‌های گرد) فک‌هایی هستند که برای حداکثر تماس سطحی در قسمت‌های با قطر بزرگ، بخش نازک و غیر استوانه‌ای استفاده می‌شوند. فک های تک پله ای فک های سخت بالایی هستند که یک پله برای استراحت کار روی آن قرار می گیرند. فک‌های دو مرحله‌ای، فک‌های بالایی سخت با دو پله مکان‌یابی برای استراحت کار هستند. فک های تک مرحله ای و دو مرحله ای معمولا برگشت پذیر هستند.

منبع

globalspec
