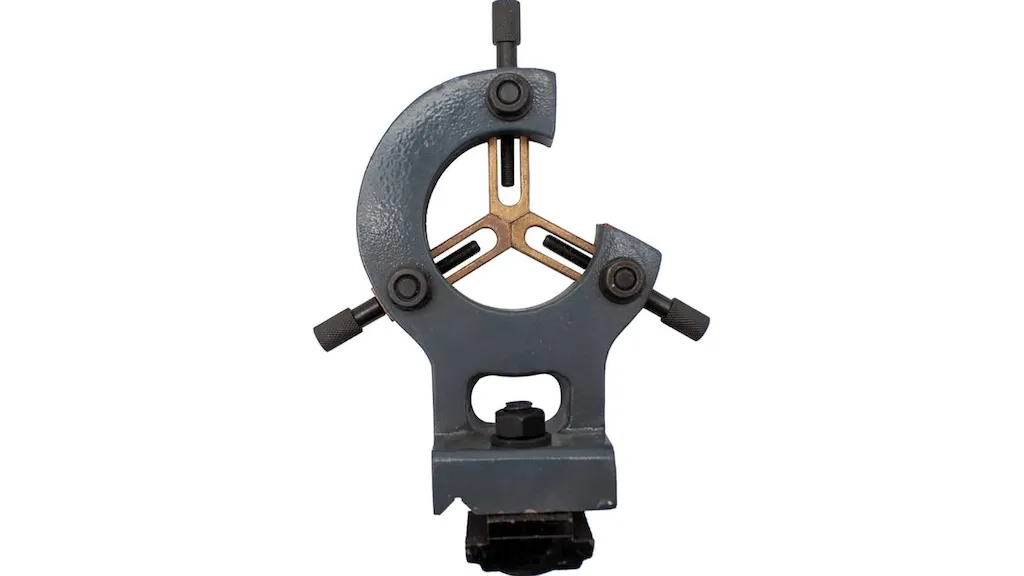

لینت های ثابت و متحرک

تراش برای قرن ها مورد استفاده بوده است. ابزارهای اصلی تراشکاری که قطعه کار را می چرخانند در حالی که ابزاری چوب را به صورت "خالی" به یک قطعه تمام شده تبدیل می کند به دوران باستان باز می گردد. در حالی که ماشین‌های تراش چوبی مانند پایه‌های میز، دوک‌های نرده‌ای، کاسه‌ها، سازهای بادی چوبی و چوب‌های بیسبال مورد علاقه‌ام را برای همیشه تولید می‌کردند، در اواخر قرن هجدهم بود که انقلاب صنعتی آغاز شد، زمانی که تراشکاری فلز به‌طور تسلط پیدا کرد . محرک اصلی استفاده از ماشین تراش برای تبدیل فلز، تولید لوله های تفنگ و توپ در زرادخانه های سراسر جهان بود.

نمایش تمام سازندگان لینت های ثابت و متحرک

ویژگی ها

برای چرخاندن یک قطعه چرخان فلزی یا چوبی بر روی یک ماشین تراش، باید نیروی کافی را از طریق ابزار به قطر خارجی قطعه کار وارد کنید تا مقدار کمی از مواد را بچرخانید تا از قسمت تمام شده شما جدا شود. وقتی قطعات با نسبت طول به قطر زیاد بلندتر می شوند (به دسته جاروها و لوله های تفنگ فکر کنید)، مکانیک مواد، مدول الاستیسیته و انحراف وارد عمل می شوند و فشار مناسب توسط ابزار نمی تواند حفظ شود. هنگامی که ابزار شما قطعه کار را منحرف می کند، دقت ابعادی آسیب می بیند و کاهش فشار ابزار بر کیفیت و کارایی چرخش تاثیر می گذارد.

برنامه های کاربردی

استراحت‌های ثابت و استراحت‌های پیرو برای رفع مشکل انحراف چرخش تراش ایجاد شدند. تکیه‌های ثابت و تکیه‌های پیرو قطعه کار طولانی را در حین چرخش ثابت نگه می‌دارند. تکیه گاه های ثابت روی تخت تراش نصب می شوند و با تراش حرکت نمی کنند. آنها تمرکز را تضمین می کنند، اما طول برش نگهدارنده را محدود می کنند. همچنین برای دستیابی به بهترین نتیجه در تراشکاری باید لرزش را به حداقل رساند. لرزش برای هر چرخشی مشکل ساز است، اما به ویژه هنگام چرخاندن دوک های بلند یا خالی کردن عروق عمیق مشکل ساز است. برای کاهش ارتعاش، استراحت ثابت پشتیبانی لازم را فراهم می کند. به طور معمول، استراحت ثابت برای ارائه پشتیبانی برای برش های طولانی تر انتخاب می شود. هر دو پایه ثابت و دنبال کننده برای قطعات استوانه ای و استاک گرد استفاده می شود. آنها همچنین برای جلوگیری از تکان خوردن قطعه کار و اطمینان از اینکه یک سوراخ حفر شده با قطر خارجی قطعه (OD) متحدالمرکز خواهد بود استفاده می شود.

پایه‌های فالوور به این دلیل نامیده می‌شوند که به زین (جزء تراش که ابزار را نگه می‌دارد) متصل می‌شوند و همراه با تراش حرکت می‌کنند یا «دنبال» می‌کنند. برخی از محورهای بلند و باریک که در حین ماشینکاری تمایل به شلاق زدن و فنر دارند، نیاز به استفاده از فالوور دارند. تکیه گاه فالوور به کالسکه بسته می شود و با ابزار برش حرکت می کند. استراحتگاه فالوور اغلب زمانی استفاده می شود که شفت های بلند و انعطاف پذیر رزوه شوند. در پایان هر برش رزوه کاری، باید مراقب بود که هر گونه سوراخی که ممکن است ایجاد شده باشد را از بین ببرید تا از خارج شدن کار از تراز جلوگیری شود.

مشخصات

مؤلفه کلیدی برای استراحت ثابت و استراحت فالوور، فک ها هستند. آرواره ها دارای پایه هایی به نام لنگ هستند که کار روی آنها می چرخد. کویل ها می توانند پست های ثابت یا عناصر نورد باشند. دو ترتیب اصلی برای قرار دادن گلدان ها وجود دارد. تکیه گاه های غلتکی دارای لانه بالایی نیستند. آنها برای قطعات کار در محدوده دو رقمی تن و قطر تا سه متر ساخته شده اند. وزن قطعه کار به اندازه ای است که در هنگام تراشکاری با بقیه در تماس باشد. کار سبکتر باید در همه جهات انجام شود. در غیر این صورت، نیروی برش ابزار می تواند قطعه کار را از بقیه جدا کند. این مهار 360 درجه با سه یا چهار قلاب به دست می آید. روش‌های مختلف اجازه می‌دهند که پس از قرار گرفتن قطعه کار، پست بالایی در جای خود قرار گیرد. این موارد عبارتند از:

• تاپ های تاشو

• تاپ های قابل جابجایی

• تاپ های چرخان

• ج-فرم هایی که از یک طرف باز هستند

هنگام چرخاندن قطعات بلند و باریک، تکیه گاه های ثابت و تکیه گاه های فالوور از اجزای بسیار مهم تراش هستند. آنها برای جلوگیری از افتادگی در هنگام تراشکاری فلز و سایر مواد استفاده می شوند و تأثیر زیادی در پیشرفت بسیاری از محصولات و ماشین آلات مهم امروزی داشته اند. حمل و نقل، دفاع و تولید برق همگی به تولید شفت بلند و بشکه متکی هستند. استراحت های ثابت و استراحت های فالوور یک افزودنی واقعی و آزمایش شده برای بسیاری از انواع تراش است. آنها را می توان در طیف گسترده ای از طرح ها و پیکربندی ها به دست آورد تا نیازهای خاص کار را برآورده کند.
